本文概述：在CAD（计算机辅助设计）中实现直线三等分是一项基本而重要的操作。通过步骤详细的说明，我们将介绍如何使用CAD工具来准确地三等分一条直线。这些步骤包括绘制初始直线、应用适当的几何构造和利用必要的工具，以确保测量和划分的精度。

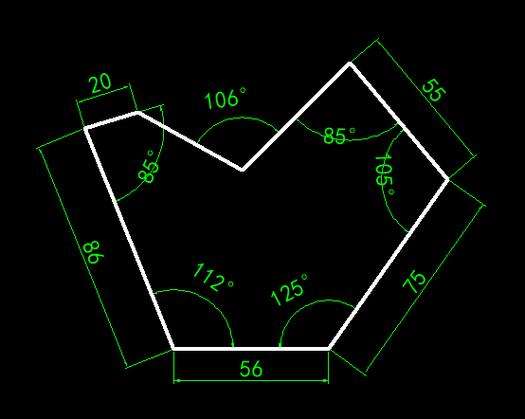

在CAD软件中进行设计时，**

直线三等分

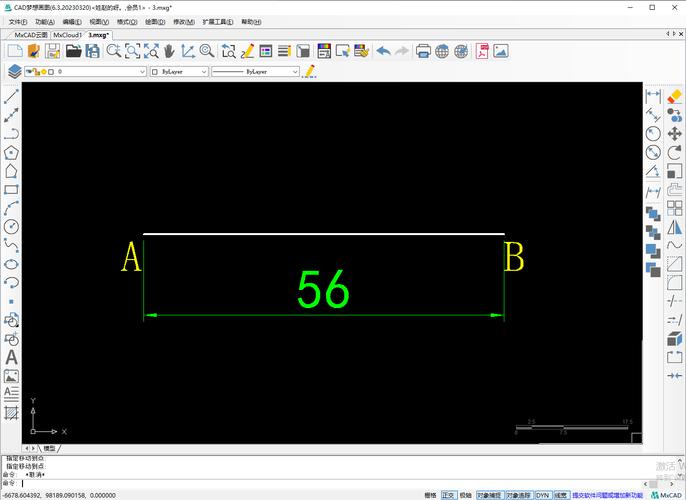

** 是一种常见且重要的操作。无论是在制作机械部件图纸还是建筑平面图，这种技能都能帮助设计师更精准地完成任务。下面我将详细介绍如何在CAD环境下实现这一操作。首先，我们需要启动我们的CAD软件，并打开一个新的绘图文件。为了便于操作，可以选择适合的单位系统，如英寸或毫米。接下来，使用CAD软件中的“Line”命令，绘制一条任意长度的直线。例如，让我们假设这条直线的起点是A，终点是B。为了确保直线能够被准确地三等分，我们会使用一些基本的几何原理。首先，在直线AB的任意一点C处绘制一条垂直于AB的辅助线。这条辅助线的长度可以是任何值，但为方便起见，我们通常会选择一个简单的数值，比如50单位（具体长度根据实际情况调整）。接着，我们在垂线上均匀地取三个等距点，比如C1、C2和C3，使它们之间的距离完全相等。在这一步中，可以使用CAD中的测量工具（如“Measure”命令）来确保这些点之间的距离是严格一致的。当这些点标注完毕后，就可以删除辅助垂线了，因为它只是用来帮助确定等分点的位置。下一步，我们需要分别连接这些等距点到直线AB的两端。也就是说，从A点分别向C1、C2、C3画直线，同时从B点也分别向C1、C2、C3画直线。通过这些交叉点，我们可以得到直线AB上的两个新点D和E，这两个点将直线AB三等分为三个相等的部分。具体来说，在CAD中可以使用“Intersect”命令来精确找到这些交叉点的位置，然后再使用“Point”命令在这些位置标记点D和E。最后，为了验证操作是否正确，我们可以使用“Dimension”命令来测量线段AD、DE和EB，确认它们的长度是否完全相同。如果所有长度相等，则表明我们已经成功地三等分了这条直线。此外，还有一种方法可以直接避免复杂的几何构造，那就是使用CAD中的比例功能。在这种方法中，首先选择直线AB，然后使用“Divide”命令。在其中设置参数，将直线分为3等份，CAD软件会自动生成等间距的三个点。与之前的方法不同，这种方式直接利用了CAD系统的内置算法，更加高效，并且减少了人为误差的可能性。总结起来，通过以上详细步骤和不同的方法，我们在CAD中可以轻松实现对直线的**

三等分

**操作。无论是通过几何原理手动划分，还是借助软件内置功能，掌握这一技能对于提高设计精度和效率都有着显著的帮助。CAD提供了丰富的工具和命令，使得即使是复杂的几何操作，也能变得简洁明了。我们只需熟练运用这些功能，就可以达成对各种工程任务的精准控制。
