本文概述

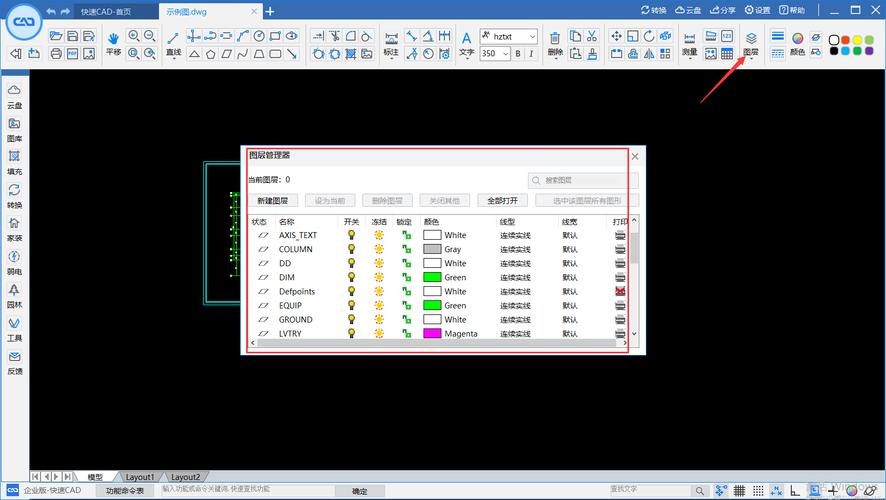

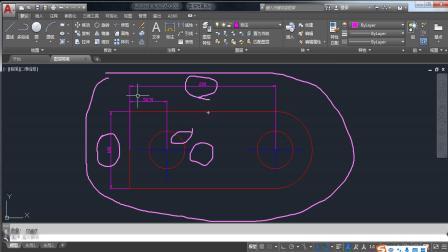

在CAD中实现图层隔离是一个有效的工具和技术，能帮助我们更好地管理和操作复杂的工程图纸。通过图层隔离，我们可以隐藏不相关的图层，只显示当前关注的部分，从而提高工作效率和准确性。本文将详细介绍如何在CAD中实现图层隔离，并解释相关的设置和技巧。首先，我们需要了解什么是图层以及它们在CAD中的作用。图层是在绘图过程中用于分离和组织不同类型信息的一种方法。每个图层可以包含不同类型的图形元素，如线条、文本、标注等。通过使用图层，我们可以更轻松地管理和修改图纸。例如，我们可以将建筑平面的墙体、门窗、水电管线等内容分别放在不同的图层中，以便于单独查看和编辑。接下来，让我们具体看看如何在CAD中实现图层隔离：1. 打开你的CAD软件，并加载你要处理的图纸。在CAD的工作区中，你会看到多个图层，这些图层可能代表了不同的部分或细节信息，比如建筑的结构、电气线路、家具布置等。2. 在命令行输入“LAYISO”并按回车，或者在CAD菜单栏选择“图层”选项，再选择“隔离图层”命令。这个命令允许你选择要保留在显示区域的图层，而其他图层将被临时隐藏。3. 选择你想要保留的图层。你可以通过直接点击图纸上的对象来选择其所属的图层，也可以在图层管理器中手动选择图层。一旦选择完成，其它图层将自动被隐藏，仅保留所选图层的内容可见。4. 如果你希望恢复所有图层的显示，可以在命令行输入“LAYUNISO”并按回车，或者在菜单栏中选择取消图层隔离的命令，这样所有被隐藏的图层将重新显现。5. 对于更复杂的图纸或项目，有时候需要频繁切换不同的图层组合。为了简化这一过程，你可以预先定义图层状态。图层状态保存了一组图层的可见性、颜色、线型等属性。通过这种方式，你可以一键切换到预先定义好的图层组合状态，大大提高工作效率。此外，还有一些有用的技巧和注意事项可以帮助你更好地进行图层隔离：- 使用快捷键：除了常规的命令行输入之外，你也可以为图层隔离和取消隔离设置快捷键，从而快速进行图层管理。- 精确选择：确保你在选择图层时仅选择那些需要保留的图层，避免选择错误的图层导致重要信息被隐藏。- 图层命名：使用具有描述性的图层名称，这样可以更容易地识别和选择所需的图层。例如，可以使用“墙体”、“电气”、“家具”等名称进行区分。- 定期清理：定期检查和整理图层，删除不再需要的图层和对象，以保持图纸的整洁和高效。最后，通过合理利用图层隔离功能，不仅能使你的绘图过程更加高效，还能显著减少出错率。无论是建筑设计、机械制图还是工程规划，图层隔离都能帮助你更精准地控制图纸内容，确保每一部分都能得到妥善处理。总之，在CAD中实现图层隔离是一项非常实用的技术。掌握这一技能不仅能提升你的制图效率，同时也能让你更灵活地应对各种复杂的绘图需求。通过反复练习和应用上述步骤及技巧，相信你会在实际工作中更加得心应手。
