本文概述

在CAD中调整线条粗细是许多设计师和工程师经常需要进行的一项操作。无论你是在建筑设计、电气绘图还是机械制图，适当的线条粗细可以显著影响图纸的清晰度和专业性。从而提升图纸的可读性和准确性。本文将详细讲解如何在CAD中进行线条粗细的调整步骤，并提供一些实用的技巧和建议。首先，我们需要明确为什么我们要在

CAD

中调整线条的粗细。在打印图纸或呈现设计时，不同粗细的线条会代表不同的对象或含义。例如，在建筑图纸中，墙体可能用较粗的线条表示，而家具或设备可以用较细的线条表示。这种差异可以帮助用户快速识别图中的内容，提高工作效率。因此，掌握线条粗细的调整是每个CAD用户的必修课。在CAD软件中，线条粗细主要通过设置“

图层

”和“

线型

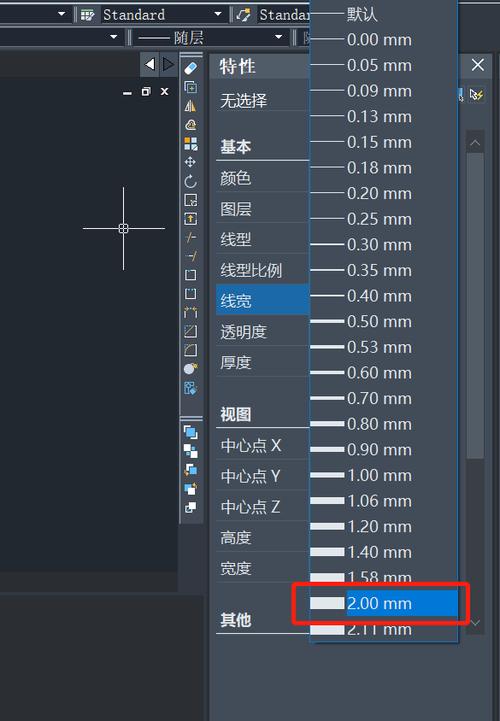

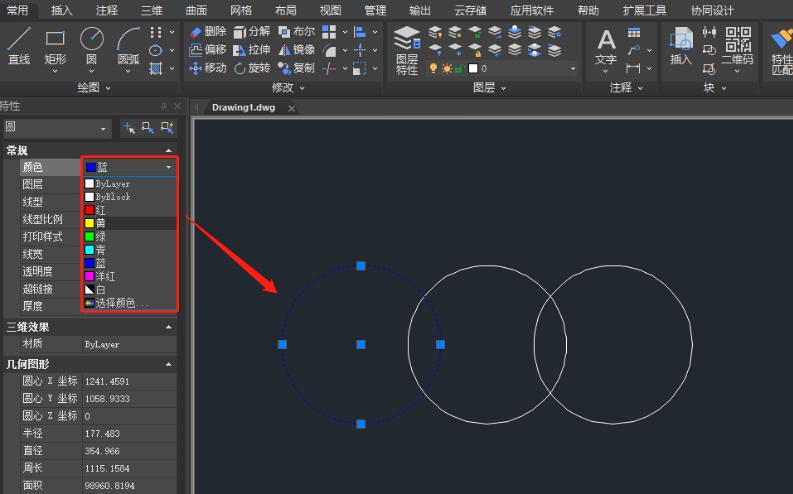

”来实现。以下是具体的步骤：1. **创建和管理图层**：在CAD中，不同的线条通常分布在不同的图层上。首先，你需要打开图层管理器（Layer Properties Manager）。在这里，你可以创建新的图层，指定每个图层的颜色、线型和线宽。为了区分不同类型的线条，例如边界线、中心线或尺寸线，建议为每种类型创建对应的图层。此外，使用一致的命名规则，如"Walls_Layer" 或 "Furniture_Layer"，可以让你的图纸更加有序和易于管理。2. **设置线宽**：在创建或编辑图层时，你可以在图层属性中找到线宽（Lineweight）选项。点击该选项，会出现一个下拉菜单，从中可以选择不同的线宽单位，如毫米（mm）或英寸（inch）。根据实际需求选择合适的线宽值。例如，墙体可能需要设置为0.5mm，而家具可能只需要0.2mm。这样，打印出来的图纸会清晰地显示出不同的对象和细节。3. **应用线型**：类似于线宽，线型也是在图层属性中设置的。CAD中预设了多种线型，如实线（Continuous）、虚线（Dashed）、点划线（Dotted）等。根据设计规范和图纸要求选择合适的线型。例如，中心线通常用点划线表示，而细部线可以用虚线表示。选择合适的线型不仅能提高图纸的美观，还能增强其功能性。4. **线条粗细的全局设置**：除了在图层中设定线宽，有时候你可能需要对整个图纸进行全局设置。你可以通过“LTSCALE”命令来调整全局比例因子。输入该命令后，可以设置一个数值，数值越大，线型会越稀疏，反之则越密集。另外，通过“CELTSCALE”命令可以单独调节当前图层的线型比例，这样你就可以精确控制每一部分的显示效果。5. **通过属性覆盖调整线宽**：有时你可能需要对特定的线段进行个别调整，这时可以通过属性覆盖（Property Overrides）进行操作。选中线段后，打开属性面板，找到线宽选项（Lineweight），在这里你可以单独设置该线段的线宽，而不受图层设置的影响。这种方法特别适用于某些特殊标记或强调部分。6. **利用打印样式表**：在打印或输出图纸时，CAD还提供了一种更灵活的方式来控制线条粗细，即使用打印样式表（Plot Style Table）。在打印设置窗口中，你可以选择不同的打印样式表，如CTB或STB文件，这些文件包含了不同颜色、粗细和线型的映射关系。通过编辑这些文件，你可以一次性设置多个图层或对象的打印样式，大大提高了工作效率。总之，在CAD中调整线条粗细是一项基本但重要的技能。通过合理设置图层、线型和线宽，以及灵活运用属性覆盖和打印样式表，你可以创建出清晰、美观且专业的图纸。希望本文的详细说明和技巧能够帮助你更好地掌握这项技能，为你的设计工作提供有力支持。
