本文概述：在CAD中设置虚线是绘图过程中常见的需求，通过正确的方法和步骤，可以方便地将直线变成各种类型的虚线，从而达到图纸表达的效果。

在计算机辅助设计（CAD）软件中，设置虚线是一个经常会用到的操作，不论是在建筑设计、机械设计还是其他工程领域。虚线用于表示各种类型的非连续线条，比如隐藏的结构、中心线等。要在CAD中设置虚线，需要按照一定的步骤进行配置和应用。本文将详细介绍如何在CAD中设置虚线，并讲解相关重点内容。首先，我们需要打开CAD软件并加载一个已有的项目或者新建一个绘图文件。在绘图界面上，可以看到工具栏和菜单栏，这些都是我们即将使用的重要工具。

1. 设置线型

在CAD中，每种线型有其独特的显示样式，默认情况下，CAD的线型通常是“Continuous”（连续线）。要更改为虚线，我们需要在“线型管理器”中进行设置。具体步骤如下：1. 打开“线型管理器”，可以通过输入命令“LINETYPE”或者在格式菜单中选择“线型...”。这时，会弹出一个线型管理器窗口。2. 在“线型管理器”窗口中，可以看到当前已经添加的线型。如果没有所需的虚线类型，可以点击“加载”按钮，在弹出的对话框中选择合适的线型，比如“Dashed”（虚线），然后点击“确定”。3. 返回到“线型管理器”窗口，可以看到新的线型已被添加。选中需要的线型，比如“Dashed”，然后点击“确定”关闭窗口。

2. 应用线型

设置好线型之后，我们需要将其应用到具体的线条或对象上。这里有几种方法：1. 选择现有的线条：使用选择工具，选中需要修改的线条对象，然后在属性面板中找到“线型”选项，从下拉菜单中选择刚才设置好的“Dashed”线型。2. 绘制新线条：在绘制新线条之前，可以先设置当前绘图的线型。方法是，在命令行中输入“LTSCALE”命令来调整全局线型比例。通常，默认值是1，可以根据实际需要进行调整。然后在命令行中输入“PLINE”开始绘制多段线，此时新绘制的线条就会应用设定的虚线样式。

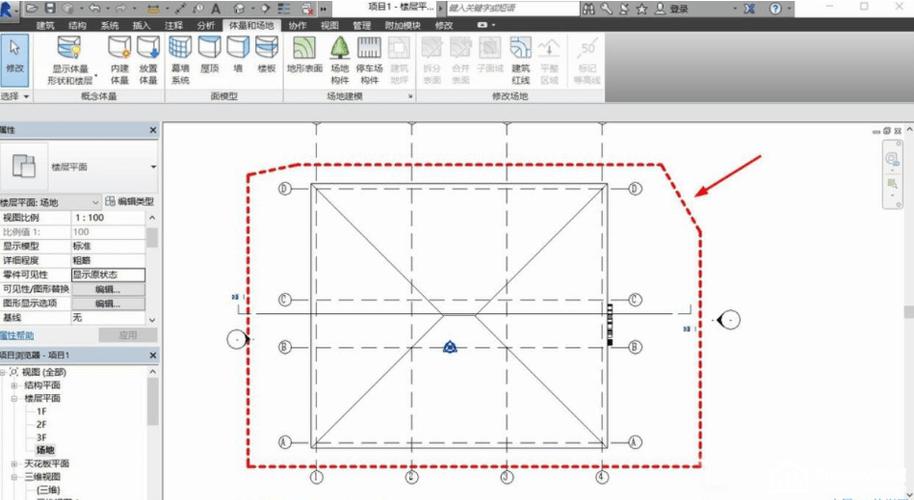

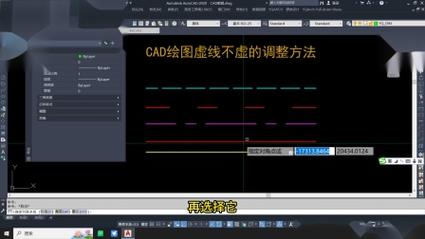

3. 调整线型比例

在一些情况下，可能会发现虚线的间隔和长度不符合预期。这时，可以通过调整线型比例来解决问题。常用的命令包括：1. “LTSCALE”：这是全局线型比例，对所有线型起作用。输入“LTSCALE”命令后，系统会提示输入比例因子，比如输入2，那么所有线型的大小都会放大一倍。2. “CELTSCALE”：这是当前对象线型比例，只影响新绘制的线条。输入“CELTSCALE”命令后，设置比例因子，然后再绘制线条时，就会应用此比例。

4. 检查和修正

设置和应用完线型后，需要仔细检查图纸，确保所有虚线都按预期显示。如果发现有问题，可以通过以下方式来修正：1. 确认线型是否正确应用，使用选择工具，选中线条，查看属性面板中的线型设置。2. 调整线型比例，重新输入“LTSCALE”或“CELTSCALE”命令，根据实际需要调整比例。

5. 保存和导出

完成虚线设置后，记得保存绘图文件。可以通过菜单栏的“文件”—“另存为”选项，将文件保存到指定路径。同时，如果需要打印或导出成其他格式（如PDF），也可以在保存前先预览效果，确保虚线显示正常。通过上述步骤，可以有效地在CAD中设置和调整虚线，从而满足绘图的需求。在实际操作中，可能会遇到不同的问题和情况，但只要掌握了基本原理和方法，就能够灵活应对并解决。希望本文能帮助你在CAD绘图中更好地运用虚线，提升设计质量。
