在计算机辅助设计（CAD）软件中，“块”是常用的功能之一，用于创建和管理重复使用的可视化图形组件。CAD中的块是一种有效的方法，可以提高设计流程的效率，减少文件大小，并使修改更容易。这篇文章将详细说明如何在CAD中使用和定位块，以及它们带来的诸多好处。

在CAD设计中，**

块

**是预先定义的图形对象，可以在不同的设计项目中重复使用。通过将多个元素组合成一个单独的实体，**块**简化了复杂设计的管理和编辑过程。块可以是简单的几何形状，如线、弧、圆等，也可以是复杂的组件，如建筑物的构建模块或机械装置的零部件。### 创建块在创建块时，设计师通常需要考虑其用途及未来可能的应用场景。一个好的块设计不仅要具备良好的可视性，还需具有灵活性。为了确保块的兼容性和高效性，我们通常会采取如下步骤：1. **选择对象**：首先，从现有设计中选择你希望作为块的对象。这些对象可以是任何类型的CAD元素。 2. **定义块**：使用CAD软件中的“定义块”工具，将选定的对象定义为一个块。在此过程中，你需要为块指定一个名称和插入点。插入点是指当块被放置到另一位置时，该位置将与目标位置对齐。 3. **保存块**：一旦块定义完成，可以将其保存到库中以便日后使用。许多CAD软件允许用户创建集中管理的块库，这对于团队协作尤其重要。### 使用块使用CAD块的最大好处之一是能够迅速地在设计中插入相同的组件，而无需重复绘制。无论是在建筑设计中使用标准门窗，还是在机械设计中使用螺栓和螺母，**

插入块

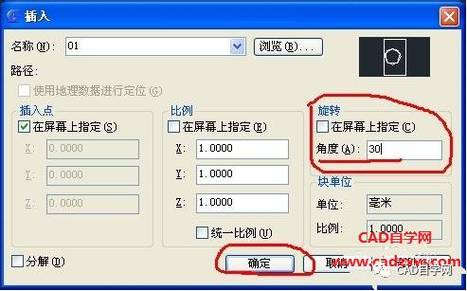

**都能显著提升生产力。1. **插入块**：通过CAD软件的“插入块”命令，可以将之前创建的块放置到设计中的任意位置。在插入过程中，你可以调整块的比例、旋转角度等属性，以适应不同的设计需求。 2. **编辑块**：如果设计要求改变，需要修改块，则只需更新一次即可。这意味着，通过调整块定义，所有实例都会自动进行更新，这大大减少了重复劳动。### 定位块定位CAD块是一个至关重要的步骤，它直接影响设计的一致性和精确性。以下是一些关键技巧：1. **精准对齐**：在大多数情况中，你需要确保块与其他设计元素精确对齐。使用捕捉设置或网格对齐，可以帮助达到这一目的。 2. **使用坐标系**：通过使用绝对坐标或相对坐标，可以准确确定块的位置。这在处理大型复杂设计时显得尤为重要。当知道特定点的坐标时，直接输入这些信息可以快速移动或复制块。3. **层次结构**：在复杂设计中，层次结构有助于组织和管理块。例如，在建筑设计中，不同楼层或区域可以使用层来控制块的显示和可见性。### 优化块使用有效使用块不仅仅是插入和复制。优化块的使用还涉及块的持续维护和改进，以适应设计变化和技术升级：1. ****

参数化设计

**：现代CAD软件提供参数化设计功能，允许块根据不同的输入参数做出动态变化。这意味着可以根据实时需求调整块尺寸和形状。 2. **版本控制**：保持块的版本控制确保在使用最新、最准确的版本。尤其在多人协作项目中，版本控制可以避免出现不一致或过时的信息。 3. **持久性保存**：在项目结束后，特别是对于那些可能在未来项目中再次使用的块，应考虑将其保存到公司或团队的标准块库中。这不仅保护了你的工作成果，还为团队的其他成员提供了资源。总结来说，CAD中的块是提高设计效率、保持一致性以及减少重复操作的重要工具。通过正确创建、使用和定位块，设计师可以在更短时间内完成更多任务。同时，随着设计项目的复杂化，掌握优化块使用的方法，对于实现高质量的设计输出至关重要。
