本文概述：在CAD（计算机辅助设计）软件中，插入块是一个常见且重要的操作。通过插入块，可以快速地将预先定义好的图形或对象添加到当前图纸中，提高设计效率和一致性。

在CAD中，

块

是指一组对象的集合，这些对象可以被定义为单个可重用的实体。插入块的过程实际上是将这些预定义的实体放置到当前的图纸中。接下来我们详细介绍如何在CAD中插入块。首先，要在CAD中插入块，您需要知道该块的名称。如果块已经存在于当前图纸中，可以直接从块库中调取。但如果块存在于外部文件中，则需要导入

块定义

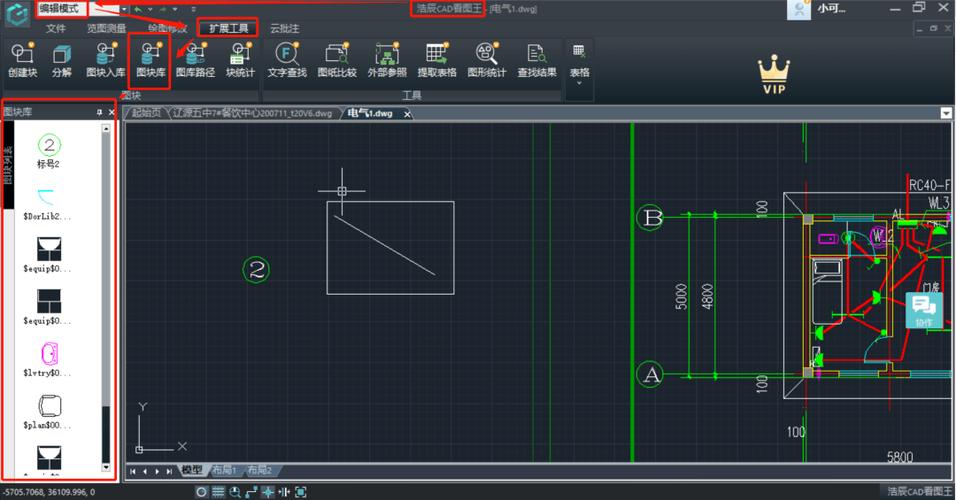

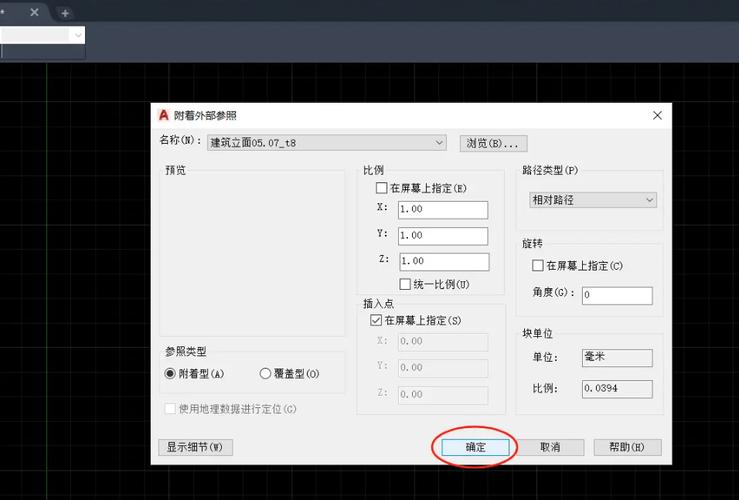

。### 插入现有块1. **打开块插入对话框**：在工具栏中找到“插入”选项，点击打开“插入块”对话框。2. **选择块名称**：在对话框中，您会看到一个下拉菜单，列出了所有可用的块。选择您要插入的块名称。3. **指定插入点**：点击图纸中的某个位置，确定块的插入点。插入点通常是块的基点，其相对于块内对象的位置将决定整个块的位置。4. **设置缩放比例和旋转角度**：在插入块的过程中，您可以调整其缩放比例以适应当前设计的需求，还可以设置块的旋转角度，以确保与其他元素协调一致。### 导入外部块1. **使用INSERT命令**：在命令行中输入“INSERT”，并按Enter键。这将打开插入块对话框。2. **浏览外部文件**：点击“浏览”按钮，找到包含所需块的外部DWG文件。3. **选择并打开文件**：双击选择文件，显示出该文件中的所有块名称。4. **插入块**：和插入现有块的过程类似，选择块后，确定插入点，设置比例和旋转角度，完成插入。### 设置块属性在很多情况下，块不仅仅是几何图形的集合，它们还带有一些属性数据，例如文本标签或数字值。这些属性在插入时可以进行编辑。1. **选择块**：在插入块时，如果该块包含属性数据，会自动弹出属性编辑对话框。2. **填写属性值**：根据提示输入所需的属性值。这个步骤让每个块实例都可以携带特定的信息，从而增加设计的灵活性和信息化。3. **确认编辑**：完成属性值输入后，点击“确定”或者“应用”按钮，以完成属性编辑。### 使用快捷方式插入块CAD软件提供了一些快捷方式来提高工作效率。1. **拖拽插入**：通过设计中心（DesignCenter）或Content Explorer功能，您可以直接将块从资源管理器窗口拖放到当前图纸。2. **复制粘贴**：如果块已经存在于图纸的某个部分，可以直接复制该块，并粘贴到新的位置。复制后的块实例完全独立，但保留了原来的全部属性和几何关系。### 编辑块定义有时候您可能需要对现有块进行修改，这涉及到块定义的编辑。1. **进入块编辑器**：选择需要编辑的块，右键点击，选择编辑块定义，或使用命令“BEDIT”。2. **进行修改**：在块编辑器中，您可以对块内各对象进行任意修改，如移动、删除或者添加新对象。3. **保存并退出**：完成修改后，保存并退出块编辑器。注意，这些更改会影响所有已插入的相同块实例，因此请谨慎操作。### 更新块引用当块定义发生变化后，已经插入的块实例也需要同步更新。1. **重新定义块**：当您再次使用插入命令时，CAD会提示是否更新已有块的定义。2. **确认更新**：选择“是”进行更新，那么所有引用该块的实例将同步更新到最新的定义。通过以上步骤，我们了解了如何在CAD中插入和管理块。这一功能在复杂的设计项目中尤为重要，它能够显著提升设计效率、保持设计的一致性以及方便团队协作。希望这篇说明能帮助您更好地掌握CAD中的块操作技巧，并在实际设计工作中得心应手。
