本文概述：计算机辅助设计（CAD）中的约束功能是一种强大的工具，可以有效地帮助工程师和设计师优化重合问题，提高设计精度和可靠性。在现代复杂设计环境中，组件的重合问题常常导致无法预料的错误和时间浪费，而合理使用CAD中的约束功能可以显著减少这些问题。

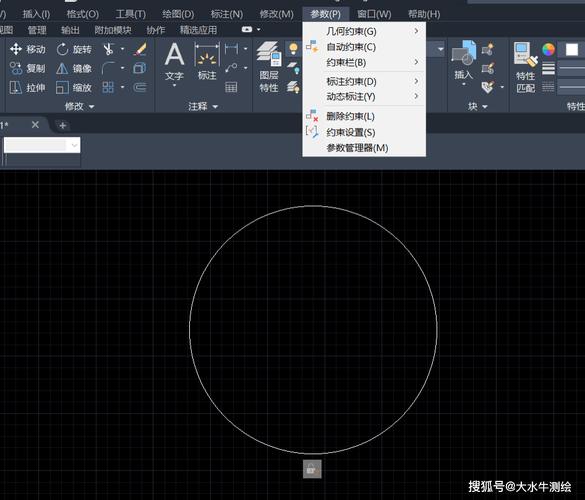

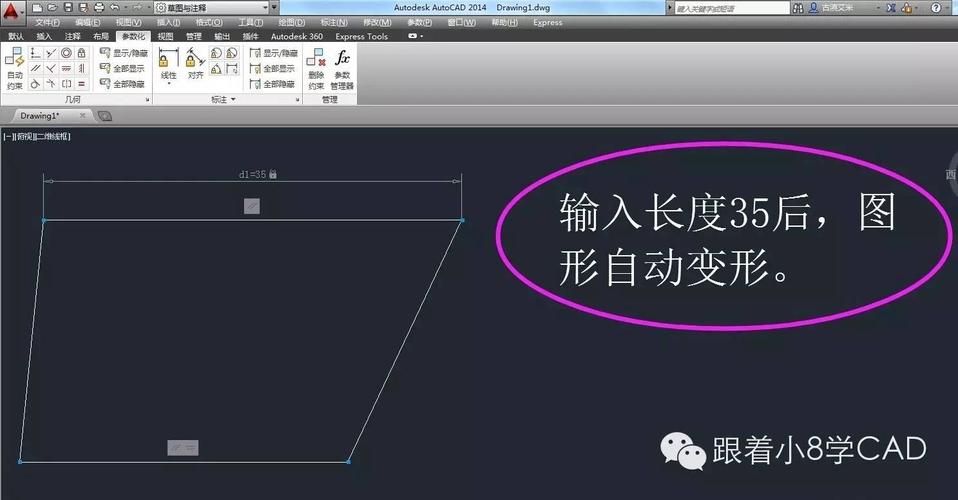

在**CAD设计**过程中，解决设计对象之间的不准确重合是一项必要的任务。重合问题通常指两个或多个**设计元素**在几何空间中的意外重叠。这种问题不仅可能导致图样混乱，还可能在产品实际生产时带来装配困难。因此，利用CAD中的约束功能可以更好地管理这些设计元素，使它们在二维或三维空间中保持应有的位置关系。首先，我们需要了解CAD中的一些基本约束类型，这些约束包括**尺寸约束**、**几何约束**和**对齐约束**等。通过使用这些约束，设计者能够规定某些几何特征的相对位置和方向。例如，平行、垂直、同心以及固定距离等几何约束可以确保相关联的部分保留其设计意图。此外，尺寸约束则可确保各部分的大小和比例符合需求。**尺寸约束**帮助设计师控制设计元素的物理尺寸，如长度、宽度或高度。通过定义精确的数值，设计者可以确保不同零件间的完美适配。尤其在高精度制造要求下，通过配置适当的尺寸约束，避免了组装时不匹配的风险。同时，它还支持参数化设计，即当一个尺寸调整时，相关尺寸也会自动更新。**几何约束**用于限制图形中各几何元素之间的特定关系。在二维草图中，几何约束如重合、水平、垂直等，可以用来确保线段或曲面的方向或位置正确无误。比如，指定两条线段平行于一个参考面，或令两圆孔保持同轴。对于复杂机械部件的设计，这些约束尤为重要，因为它们提供了一种可靠的方法来控制和修改几何布局。**对齐约束**则用于确定模型中不同组件之间的相对定位。这种约束对于装配体来说是至关重要的，例如确保螺丝孔和螺栓对齐，或连杆系统中不同节段的正确连接。如若无这些对齐约束，整个组件可能会由于微小的偏差而导致运作失常。在实施这些约束时，策略性地应用约束来优化重合问题显得尤为必要。首先，设计者需全面分析结构的每个组件及其在系统中的角色，以识别哪些方面最需要约束。接着，按照优先级逐步施加约束，避免过度约束导致的计算冗余或性能下降。此外，合理使用CAD软件中的“模拟评估”功能也能极大提升设计效率。许多**CAD平台**提供实时仿真功能，可以在早期阶段检测并反馈设计中的重合错误，从而更快速地进行调整和改进设计。设计者能够通过模拟看到不同约束条件下设计的运作情况，从而方便做出信息充分的决策。最后，与团队和其他利益相关者及时沟通和校对设计结果，也非常重要。在现代协作设计环境中，各个部门有可能对相同的设计有不同的需求和视角。通过分享设计文件及其约束设置，团队成员可以在设计初期发现潜在问题，并提出具体建议，以便在正式投入制造之前解决所有隐藏的重合问题。总之，善用CAD中的各种约束功能，不仅能优化重合问题，还能提升设计整体质量。它让设计师从繁琐的手动调整中解放出来，同时确保最终产品的性能与可靠性得以保障。在未来，更智能和集成的CAD工具将进一步帮助设计师处理更加复杂的设计挑战，并在创新的道路上不断进步。
