本文概述：在计算机辅助设计（CAD）中，应用垂直约束是一种关键的制图技术，它能够确保图形中的特定元素保持垂直关系。这在创建精确和一致的工程图纸时非常重要。本文将详细说明如何在CAD软件中使用垂直约束以及其在提高绘图质量方面的重要性。

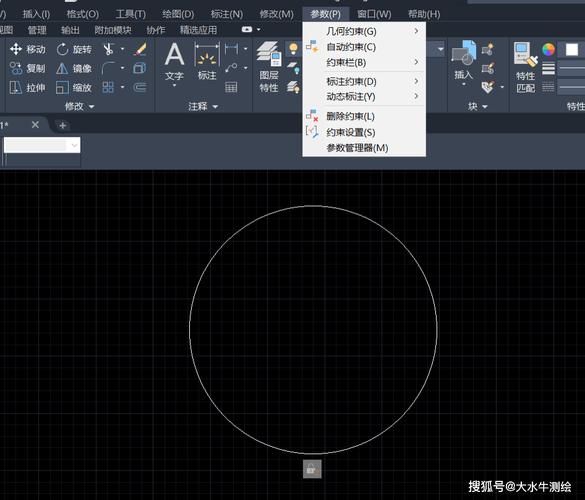

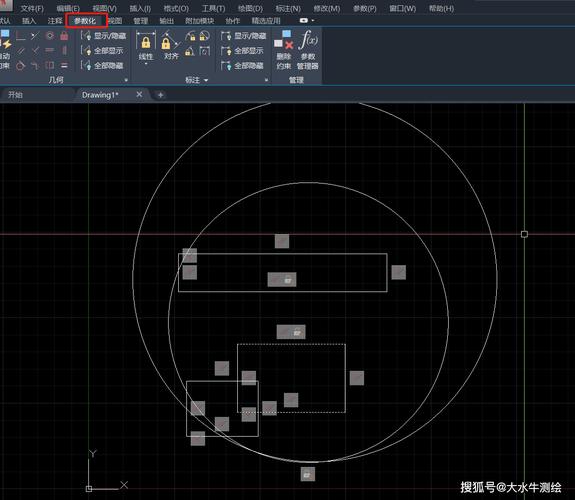

在CAD绘图中，**垂直约束**是约束管理工具的一个重要组成部分，用于定义点、线和其他几何元素之间的相对位置。通过使用这些约束，用户可以确保设计的准确性和一贯性，提高工作效率，同时减少人为错误。首先，了解**垂直约束**的基本功能是掌握其应用的基础。在大多数CAD软件中，**垂直约束**用于确保两条线段或者两个点之间的连线保持垂直状态。这意味着无论这些线段或点在平面上如何移动，垂直关系始终保持不变。这对于需要精确对齐的构件，比如建筑物的墙壁或机械零件的边缘，是至关重要的。设置**垂直约束**通常是在图形绘制阶段进行的。在典型的CAD软件中，用户可以选择要施加约束的元素，然后从约束管理器中选用垂直选项。这个过程可能因软件而异，但核心思想相似。例如，在AutoCAD中，用户可以通过选择线段并点击“Constraints”选项卡来应用垂直约束。有时，也可以通过命令行输入指定的命令来实现这一功能。值得注意的是，**垂直约束**不仅限于简单的线和点。它也可以用于更复杂的几何形状，比如圆弧和多边形。在这种情况下，垂直约束可以用于控制图形的某些特征，如多边形的边缘或圆弧的切线，以保持恒定的方向。这使得设计师能够灵活地调整元素而不会破坏其整体设计的完整性。其次，理解应用**垂直约束**带来的好处也是非常重要的。首先，它提供了一种精确的方法来控制设计元素的对齐和定位，从而达到符合项目规范的设计标准。此外，自动化的约束管理减少了手动调整图形的需要，这在大型和复杂的项目中尤为明显。通过减少手动调整，设计师还能有效降低错误率，提高产品的一致性和可靠性。另外，借助于**垂直约束**，设计师可以轻松修改设计。若某个组件的位置需作调整，只需更改相关联的元素，而无需逐一重新绘制整个图形。这种灵活性显著提高了设计效率，并且确保了各组件之间的协调一致。在现代CAD软件中，对设计元素使用约束已经成为一种基本技能。而**垂直约束**，作为几何约束的一种，不仅能增进设计的精确度，还能提升生产力。在高度依赖精确度的行业，如建筑和工程领域，熟悉如何应用这些约束对专业人员而言是必备知识。总结来看，应用**垂直约束**不仅仅是为了达到视觉上的整洁，而是为了遵循严格的工业标准，使设计更具可操作性。在学习和实践中，掌握如何有效地运用这项工具，将大幅提升你的CAD技能，无论是新手还是有经验的设计师，都能从中获益。因此，熟练地应用**垂直约束**，将为创建高质量的作品铺平道路。
