在计算机辅助设计（CAD）中，实现两个圆的同心约束是一个常见的任务。它涉及到使两个圆的中心完全重合，这样它们看起来就像一个圆环，而不是两个分开的圆。这个功能在设计复杂几何结构时非常有用，并且可以简化许多物体的参数化建模过程。在本文中，我们将探讨如何利用CAD工具中的各种功能实现两个圆的同心约束。

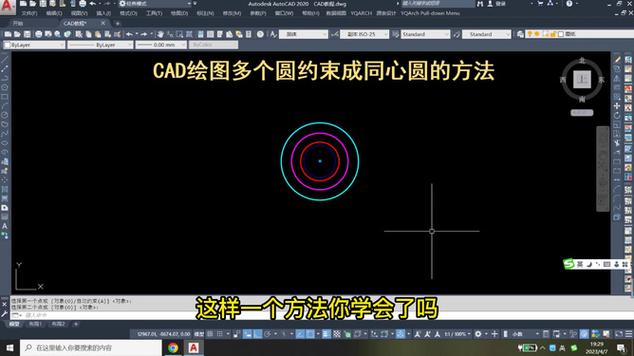

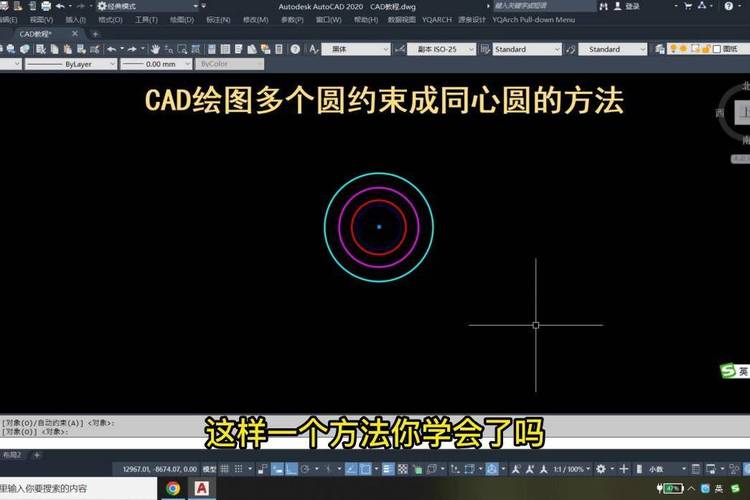

要实现**同心约束**，首先需要选择合适的CAD软件。大多数现代CAD工具，如AutoCAD、SolidWorks、CATIA和Fusion 360，都提供了内置的**几何约束**功能。这些工具允许用户通过简单的命令和界面操作来实现多个对象间的约束。### 第一种方法：使用几何约束在大多数CAD软件中，**几何约束**工具是实现同心约束的最直接方式。例如，在AutoCAD中，可以通过以下步骤实现同心约束：1. **选择约束面板**：打开AutoCAD，在菜单栏上找到并点击“约束”或“约束面板”。这是开始使用几何约束的重要一步。 2. **创建圆形对象**：绘制两个需要同心的圆。确保这两个圆都是独立存在的并且没有之前的约束。3. **应用同心约束**：选择第一个圆，然后选择第二个圆。在约束选项中选择“同心约束”命令。系统会自动调整这两个圆，使它们的中心点位置相同，形成同心关系。这种方法的优点在于其简单性和直观的操作方式，让用户可以快速实现所需的几何类型约束。### 第二种方法：使用参数化建模在一些高级CAD软件中，诸如SolidWorks或Inventor，**参数化建模**是一种强大的设计方法，它允许用户通过定义关键几何参数和约束关系实现复杂模型的自动更新。这包括实现同心圆的功能：1. **建立基准草图**：在3D环境中新建一个草图，使用草图工具绘制两个圆。 2. **定义几何关系**：在草图环境中，选择几何关系工具，然后依次选择两个圆。在弹出的几何关系选项中，选择“同心”作为两者之间的约束关系。3. **确定参数化条件**：如果有必要，还可以为圆的半径设定变量或公式，以便在调整参数时自动保持同心状态。这种方法适合于需要频繁修改设计的项目，因为它能自动更新约束，而不需要手动重新配置每个相关对象。### 第三种方法：编写宏或脚本对于那些熟悉编程的人来说，通过**编程接口**或脚本也能够实现同心约束。例如在AutoLISP（用于AutoCAD）或VBA中编写小程序，可以批量处理多个同心约束操作：1. **访问编程接口**：打开CAD软件的开发环境，如AutoCAD的VLISP或Excel的VBA编辑器。 2. **编写脚本**：编写一个脚本，调用API函数，首先定位两个圆，然后自动设置同心约束。3. **执行宏**：运行此脚本，可以在批处理模式下对多个圆对象同时应用同心约束，大大提高工作效率。这种方法对于重复性高或者需要批量处理的任务特别有效。### 实践中的注意事项当你在实际项目中应用这些技术时，有几个**注意事项**值得留意。首先，要确保所有参与同心约束的几何对象都在同一平面上，否则可能会导致不可预期的结果。此外，在复杂模型中加入过多的约束可能会增加计算负担，从而降低软件的响应速度。在使用时，需要根据具体情况进行优化和权衡。总结来说，CAD中实现两个圆的同心约束有多种方法可供选择，每种方法都有其独特的优势和适用场景。无论是**几何约束**、**参数化建模**还是**编程接口**，了解并掌握这些技术将显著提升你的CAD技能，并帮助你在设计过程中更好地管理复杂性。
