本文概述：在计算机辅助设计（CAD）软件中，相等约束是一种重要的工具，它使得两个或多个对象的某些特征保持一致，从而增加了设计过程中的灵活性和精确度。本文将详细探讨如何在CAD环境中有效地利用相等约束对象，帮助设计者提高工作效率和设计质量。

在现代的设计软件中，尤其是CAD（Computer-Aided Design）程序，如AutoCAD、SolidWorks等，相等约束被广泛用于确保设计的一致性与准确性。这类约束通过**强制不同对象间的某些属性相等**，来帮助用户达到他们所需的设计要求。

相等约束的基本概念

相等约束是一种几何约束，用于定义两个或多个对象的属性，例如长度、半径或角度，使这些属性保持一致。例如，在一张图纸上，当需要确保两个圆的半径总是相等时，可以使用相等约束进行设置。一旦设定了这个约束，无论你怎样调整其中一个圆的半径，另一个圆的半径都会自动随之调整。

应用场景

相等约束在各种设计情境中都有广泛的应用：1. **建筑设计**：在绘制建筑平面图时，确保房间之间的墙壁长度一致。 2. **机械设计**：在设计零部件时，多个孔的直径需要完全相同。3. **电子设计**：制作电路板时，某些轨道宽度需保持一致。

操作步骤

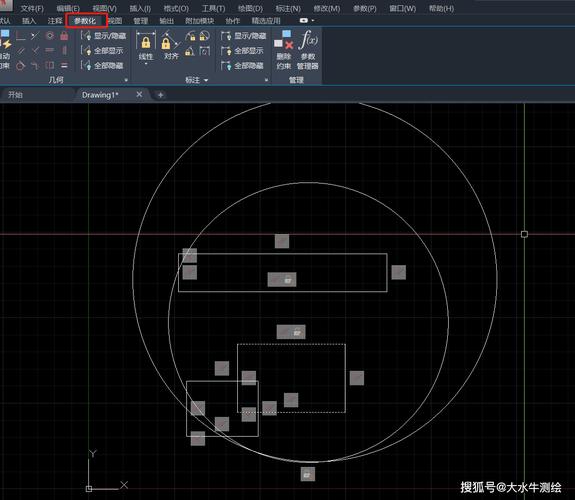

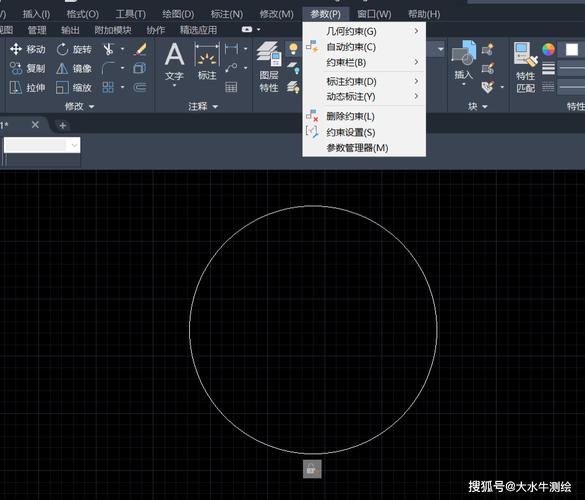

要在CAD中实施相等约束，一般遵循如下步骤：1. **选择对象**：首先，打开设计项目，并选择需要施加相等约束的对象。这可能是两个或者更多个线段、圆、弧等。2. **应用约束命令**：大多数CAD软件都提供了一种便捷的方法来应用约束。以AutoCAD为例，你可以在菜单栏找到“几何约束”选项，然后选择“相等”约束命令。3. **指定属性**：根据你的设计需求选择需要约束的属性，比如对两条线段使用“长度”约束，对两个圆形使用“半径”约束。4. **验证结果**：施加约束后，测试这些对象是否按照预期方式变化。当一个对象改变，它是否正确地影响其他已约束的对象。

常见问题

在实际应用中，用户可能会遇到一些问题：- **多余约束**：当设计过于复杂且重叠的约束太多时，可能会导致约束冲突。尝试删除不必要的约束以解决此问题。- **性能问题**：在处理大型图纸时，大量的约束可能会降低软件的运行速度。此时，可以考虑简化模型或分阶段应用约束。

优化技巧

为了更有效地使用相等约束，可以采用以下技巧：- **合理组织对象**：在开始绘制之前，规划好对象之间的逻辑关系。这有助于减少后续的修改工作。- **逐步验证设计**：在设计过程中定期检查约束是否按照预想起作用，这可以防止在设计晚期发现重大错误。- **使用快捷键**：熟悉并使用软件中的快捷键来快速调用约束功能，将显著提高工作效率。总之，相等约束对象在CAD中提供了一种强大的方法来确保设计元素之间的一致性，同时也提高了设计的精确性和柔韧性。通过正确地理解和应用这些约束，设计者能够更高效地完成复杂的任务，制造出符合标准的产品。在不断发展的技术环境中，掌握这样的技能无疑将带来竞争优势。
