本文概述：在CAD（计算机辅助设计）软件中，约束是一种用于控制和限定几何图元之间关系的工具。虽然它为设计提供了精确性，但有时也会带来不必要的限制。因此，了解如何取消或修改这些约束对于设计的灵活性和效率非常重要。

在使用CAD软件进行设计时，**约束**是一个非常常用的工具。它可以确保你的设计元素按照特定的方式对齐、保持比例或者保持垂直等。然而，在某些情况下，你可能需要取消这些约束，以便对设计进行调整或自由编辑。不同的CAD软件可能有不同的方法来实现这一过程，但整体思路基本类似。下面将详细说明如何在CAD中取消这些约束。

识别约束

首先，你需要识别哪些几何图元受到了约束。在许多CAD软件中，当你选择一个对象或一组对象时，约束通常会以某种标记形式显示出来。这些标记可能是小图标或者线条，表示连接或锁定状态。识别这些图元和标记是取消约束的重要第一步。

选择适当的工具

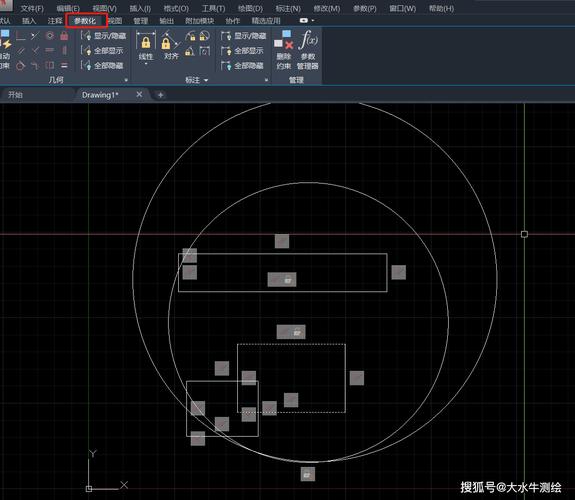

大多数现代CAD软件都提供了一些工具来查看和管理约束。你可以通过主菜单、上下文菜单、或者工具栏中的选项来访问这些工具。例如，在一些软件中，点击“查看 - 约束”选项，会列出当前选择对象的所有约束并允许进行编辑。

手动取消约束

对大多数用户来说，手动取消约束是一个常见且易于理解的方法。选择某个被约束的对象后，你可以通过如下方法取消约束：- 在约束标记上右击，并选择“删除”或“解除约束”的选项。- 在属性面板中查看该对象的属性，并直接取消其中的约束设置。- 使用快捷键功能，如果你的软件支持的话，有时候按下某个特定的快捷键组合就能快速解除约束。

使用参数化管理器

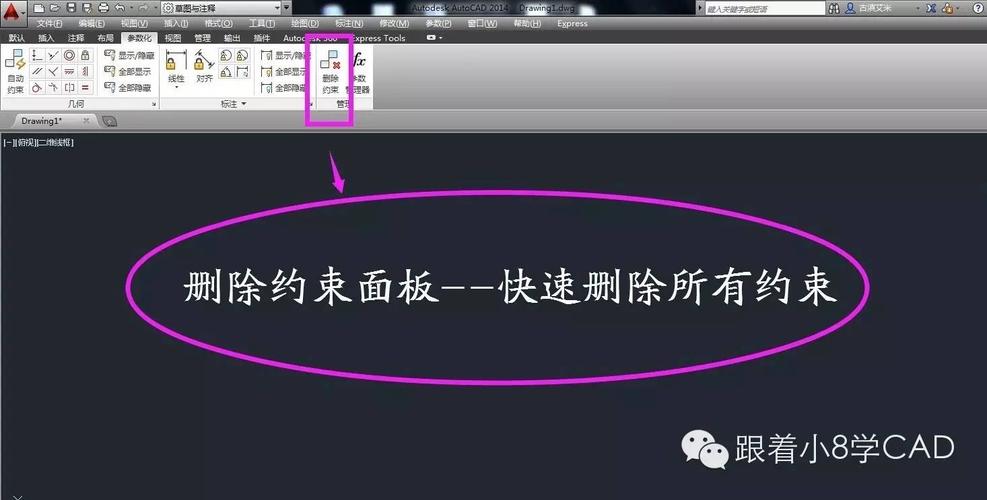

很多高级CAD软件提供了一个称为参数化管理器的功能模块，用于系统性地管理模型中的各类约束。在这个模块中，你可以清楚地看到每一个约束的设置，参数化管理器通常支持批量操作，如全选并删除约束，或修改某一组约束的参数。

禁用自动约束

在设计流程中，我们可能会不自觉地创建很多不必要的约束，尤其是在自动约束功能开启的情况下。如果想避免频繁地取消约束，可以考虑禁用这项功能以减少约束的自动生成。此项设置通常位于软件的偏好设置或者配置选项中，禁用之后，你需要手动来添加那些必要的约束。

检查和测试模型

取消了约束后，不要立刻认为工作已完成。仔细检查你的模型以确保设计仍然合理并符合预期。测试模型的可动性、尺寸、比例，以及其他关键性质，确认取消约束后对设计没有负面影响。总结来说，尽管CAD中的约束对于保持设计准确性和稳定性极其重要，但灵活运用取消或修改约束的方法能使你在设计过程中更加高效和富有创造力。通过熟悉上述步骤和技巧，你可以有效地管理和调整任何项目中的约束，获取更大的设计自由。
