本文概述：在CAD软件中，为了保证设计图纸的准确性和可修改性，约束圆或圆弧的半径是至关重要的。这种操作不仅可以帮助用户确保几何元素符合设计要求，还能增强制图效率和精度。本文将详细介绍如何在CAD中进行圆或圆弧半径的约束，提供具体步骤和技巧以优化您的制图工作。

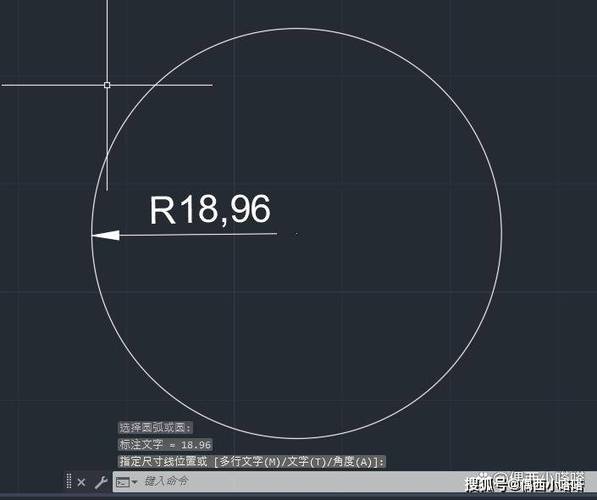

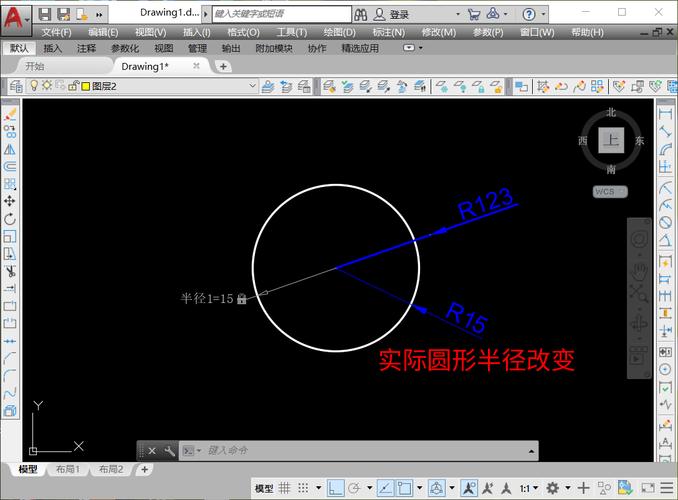

在计算机辅助设计（CAD）软件中，**圆**和**圆弧**是使用频率非常高的基本几何形状。在某些情况下，我们需要对这些形状施加特定的**尺寸约束**，例如固定其半径。这种约束能够确保绘图中的元素具有一致性和可重复性，从而提高工程图的可靠性以及后续加工的精度。### CAD中的约束类型在大多数CAD软件中，包括AutoCAD、SolidWorks、Creo等，您可以利用**几何约束**和**尺寸约束**来定义图元之间的关系。**几何约束**用于控制图元之间的位置和方向关系，如平行、垂直、切线等，而**尺寸约束**则用于定义图元的大小，如长度、半径和直径。在处理圆或圆弧时，**半径约束**是一种常见的尺寸约束类型，它直接指定圆或圆弧的半径。### 设置半径约束的步骤1. **选择工具**：首先，在CAD软件中打开所需的草图，并选择用于编辑的圆或圆弧。大多数软件都有一个专门的“**尺寸**”或“**标注**”工具，可以让您选择想要约束的元素。2. **应用约束**：点击“**半径**”选项，此时您可以看到当前选中的圆或圆弧被突出显示。通过直接输入数值或者通过拖动鼠标来确定所需的半径值。此操作会自动在图中生成一个标注，通过这个标注可以看到所设定的约束值。3. **调整与确认**：一旦设定好半径约束，可以使用相应的工具调整约束的显示位置，以防止在复杂的草图中造成混乱。然后确认约束以使其生效。### 动态调整与关联很多高级的CAD软件还支持一种称为“**参数化设计**”的方法，这意味着您可以创建具有参数关联的设计。当设置半径约束时，可以将其设定为依赖于其他参数，例如，将圆的半径设定为另一个已经定义的尺寸的一半。这种方法在设计过程中极大地提高了灵活性，因为您只需更改一个参考参数，即可自动更新所有相关联的尺寸。### 应用实例考虑一个机械零件的设计，其中有多个同心的轴环，每个环的尺寸都与邻近环有一定的比例关系。在这种情况下，通过使用半径约束并配合参数化设计，设计师可以快速地更新所有环的尺寸。而不必逐个手动调整。### 常见问题与解决方案- **冲突的约束**：如果某个圆的预设尺寸约束与现有几何约束发生冲突，可能会导致草图显示错误信息。这通常需要用户手动解除部分约束，然后重新设定。- **多重约束影响性能**：对于大型复杂草图，过多的约束可能会降低软件的响应速度。因此，建议在必要时使用简化模型提高整体性能。总之，正确应用**半径约束**可以大幅提升CAD图纸的精度与可靠性。通过熟练掌握这些功能和方法，设计师们能够更有效地管理和修改复杂的设计模型，使得产品开发过程更具效率。只要经过一些练习，相信每位设计师都能在日常工作中轻松运用这项技术，提高他们的绘图精确度与设计灵活性。
