本文概述：计算机辅助设计（CAD）阵列工具是一个强大且高效的工具，能够极大地简化各种复杂图案的绘制过程。本文将详细介绍如何使用CAD中的阵列功能来轻松创建各类图案，并分析其在实际设计工作中的应用。

在计算机辅助设计（**CAD**）中，绘制复杂图案往往是设计师面临的一项挑战。然而，借助**阵列工具**，这种挑战可以变得轻松许多。**阵列工具**通过重复和组织对象，使得我们能够迅速生成有规律排列的图形，大大提高工作效率。首先，我们需要理解什么是**阵列**。在**CAD**中，阵列是一组对象的规则排列，这些对象通常按照一定的*距离*和平移量进行复制。根据排列方式的不同，常见的阵列主要包括矩形阵列、极轴阵列和路径阵列三种类型。

矩形阵列

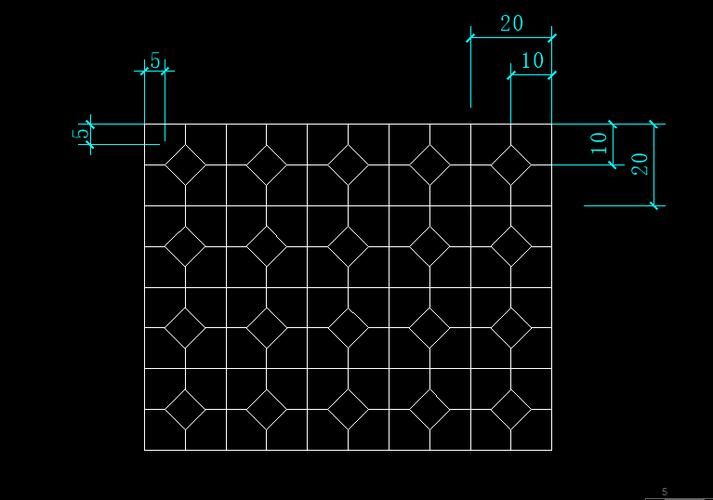

矩形阵列是最基础也是最常用的阵列类型之一。在矩形阵列中，原始对象会按照指定的行数和列数，以特定的行间距和列间距进行重复排列。这种排列方式广泛应用于各种场合，例如创建楼房的窗户分布图，或是形成规则的栅格布局等。在使用矩形阵列时，你可以选择对象，然后指定阵列的行数以及每行的列数，接着输入行与行之间的间隔距离，随后输入列与列之间的间隔距离，最终完成矩形阵列的设置。例如，如果你要创建一个有5行4列的窗口排列，每个窗口相距2米，则只需简单设定这些参数即可。

极轴阵列

另一种常见的阵列方式是极轴阵列，又称为环形阵列。在极轴阵列中，原始对象会围绕某一中心点旋转并以指定的角度重复排列。这种阵列方法特别适用于创建诸如钟表刻度、风车叶片等对称结构。操作极轴阵列非常便捷。首先选择对象并指定阵列的中心点，然后设定总共需要多少个对象，以及它们在360度范围内的分布角度。例如，如果你想在圆周上均匀分布8个对象，只需设定对象数为8，分布角度为360度，这样每个对象就会自动间隔45度排列。

路径阵列

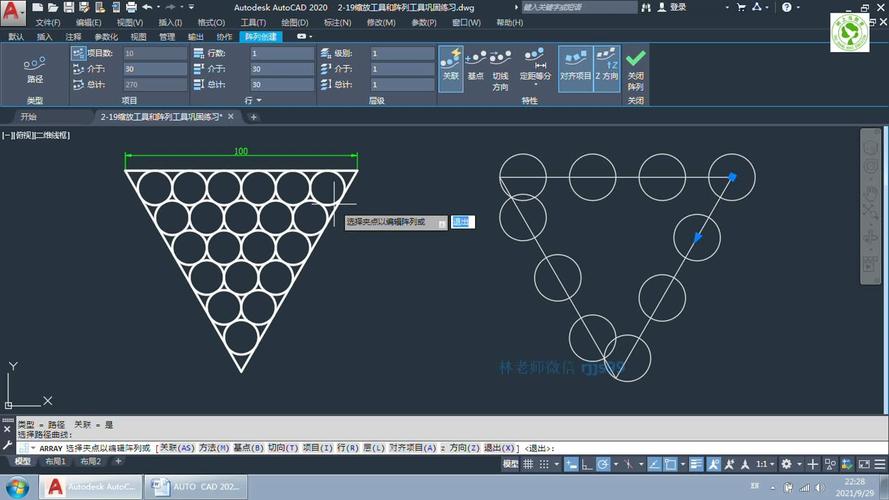

路径阵列是第三种常见的阵列类型，与前两种不同的是，它将对象沿着指定路径排列。路径可以是直线、曲线或任何复杂的形状。这种阵列方式在设计不规则图案、雕花装饰或者道路标识等方面具有独特优势。要使用路径阵列，需要先绘制好路径，然后选择对象并选择路径。之后，设定需要的对象数量或对象间距，系统会自动将对象沿路径均匀排列。例如，在设计园林小径边的灯柱时，可以先画出小径的路线，再将灯柱沿该路径阵列排布。

实际应用

了解了几种主要的**阵列类型**及其设定方法后，我们来看看**阵列工具**在实际设计中的应用。无论是在建筑设计、机械制造还是城市规划中，**阵列工具**都能发挥重要作用。它不仅能快速生成图案，还能保证图案的精确性和一致性，从而提高设计效率和质量。例如，在建筑设计中，通过矩形阵列可以迅速制作出带有规则窗格的建筑外墙；利用极轴阵列可以轻松绘制出带有放射状支架的穹顶结构。而在机械设计中，使用路径阵列可以沿传动轴产生齿轮的齿形，确保每个齿轮的位置和间距都精准无误。另外，**阵列工具**也支持动态修改，这意味着你可以随时调整阵列对象的数量和间距，而不必重新绘制。这种灵活性使得设计师能够更加自由地探索和优化设计方案。总的来说，**CAD**阵列工具不仅可以简化复杂图案的绘制过程，还可以大幅提升设计效率，是每位**CAD设计师**都应掌握的重要技能。通过合理使用矩形阵列、极轴阵列和路径阵列，你将能够创建出更加精准、规则和美观的设计图案，从而在设计工作中游刃有余。
