本文将为您详细介绍如何在CAD软件中使用矩形阵列命令，该功能能够帮助用户快速创建规则排列的多个对象，提高工作效率和精确度。

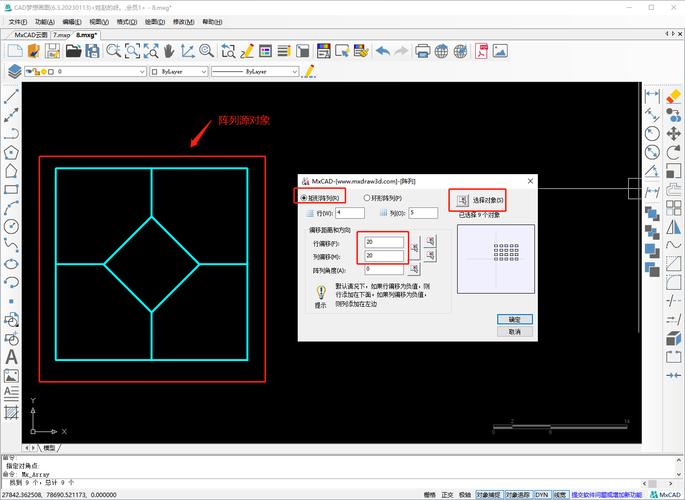

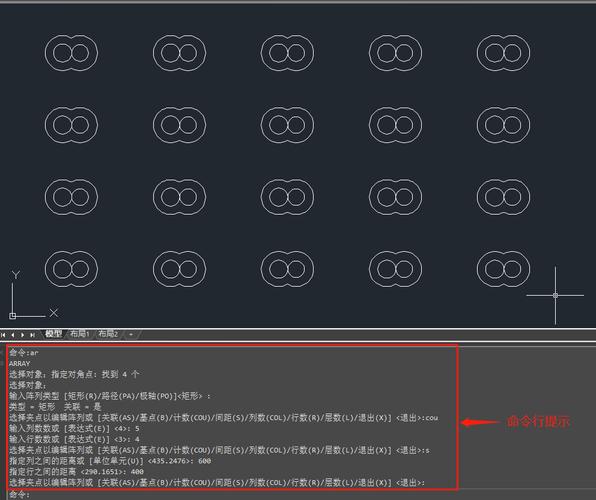

在###CAD软件###中，矩形阵列命令是一个强大的工具，特别适用于创建重复性的设计模式。利用该命令，用户可以将一个或多个对象按照指定的行数和列数进行复制和排列，而无需手动重复绘制每一个元素。这不仅节省了时间，还确保了排列的一致性。###矩形阵列命令的基本步骤###如下：1. **选择对象**：首先，在图纸中选中您想要排列的对象。这个对象可以是任意形状，比如一个简单的矩形、一个复杂的几何形状，甚至是一组不同类型的对象的组合。2. **启动矩形阵列命令**：在大多数CAD软件中，您可以通过菜单栏、快捷命令或者工具栏来启动矩形阵列功能。通常，输入“ARRAY”或者直接点击相关图标即可进入该模式。3. **设置参数**：启动命令后，设置参数是关键的一步。在这一阶段，您需要决定以下内容： - **行数和列数**：确定在水平和垂直方向上复制的次数。 - **行距和列距**：定义每一行和每一列之间的距离，这是确保阵列内各个元素间距相同的重要参数。 - **角度和偏移**（可选）：一些高级应用中，您也可以设置阵列的旋转角度以及偏移量，以实现更 complex 的排列效果。4. **预览和调整**：很多现代CAD软件提供阵列命令的实时预览功能。在确认所有参数设置正确后，可以通过预览来检查排列效果。如果不满意，可以即时调整参数，直到达到理想的效果。5. **应用阵列**：完成预览和调整后，应用该命令，软件会根据您的设置自动生成所需的矩形阵列，从而在图纸上创建出所需的布局。使用矩形阵列命令有几个###注意事项###：- **确保基础对象完整**：在执行命令前，务必确认所选对象没有破损或不完整的地方，否则会影响整个阵列的质量。- **合理设置参数**：尤其是在大量对象阵列时，如果参数设置不当，可能会导致计算负担过重，甚至卡死软件。- **资源管理**：对大规模阵列操作，应当考虑计算机的性能和软件的处理能力，以免出现无法渲染的状况。###矩形阵列命令的应用场景###相当广泛。例如，在建筑设计中，您可以用于创建多层窗户的均匀排列；在机械工程中，适用于布置孔位或螺栓位置；在室内设计中，可以用于家具的摆放规划等。为了提升绘图效率，我们还可以利用CAD软件中的其他工具结合使用。例如，结合使用###镜像命令###和阵列命令，可以实现更加复杂的图形结构。此外，配合###图块###功能，可以进一步简化重复性任务，从而节省更多时间。总之，熟练掌握矩形阵列命令能够极大地提高您在CAD设计中的效率和准确性。通过合理设置参数，灵活应用各项功能，您将能在复杂的设计任务中游刃有余。希望通过这篇说明，您能更好地理解和运用CAD软件中的矩形阵列命令，为自己的项目提供助力。
