本文概述：本文将详细说明如何在CAD中连接两条曲线的步骤，包括选择合适的工具、调整曲线参数，以及处理常见问题的方法，以帮助用户更高效地进行设计工作。

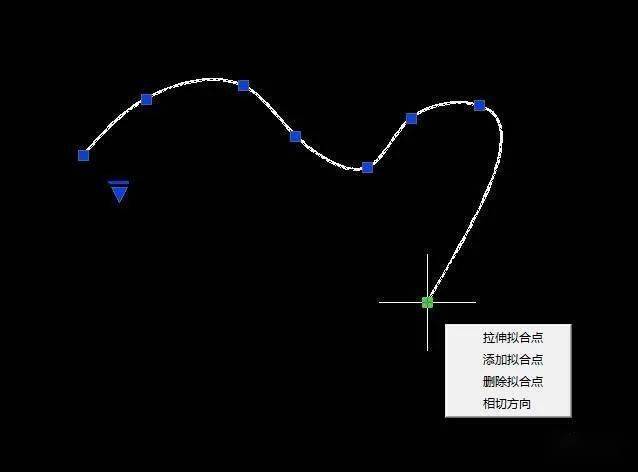

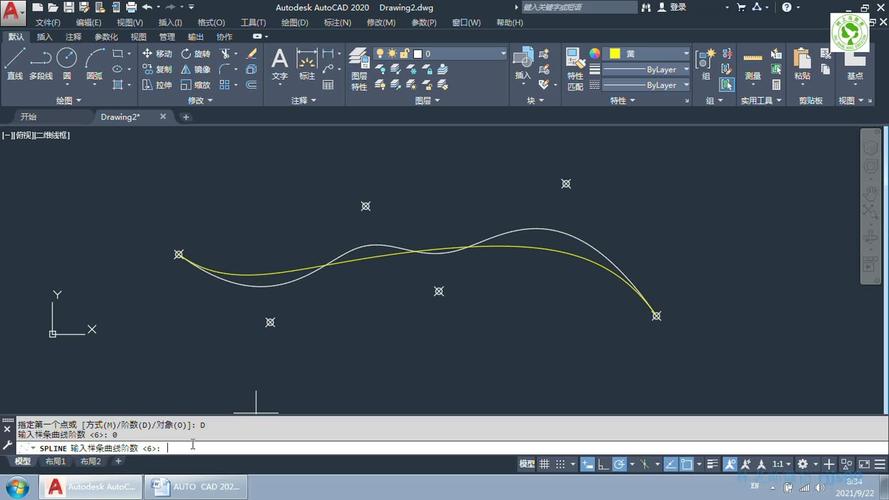

在现代设计和工程领域中，**CAD**（计算机辅助设计）软件是一种非常重要的工具。它可以帮助设计师和工程师以精准且高效的方式创建复杂的图纸和模型。在CAD中，操作曲线的能力对于许多项目而言是至关重要的，其中一个常见的需求就是将两条曲线连接起来。这不仅需要一定的技术知识，还需要对软件功能的深刻理解。首先，我们要明确什么是*曲线连接*。在CAD软件中，这个过程涉及将两条或多条独立的曲线变成一条连续的曲线。这种操作广泛应用于需要形成流畅过渡的设计中，如机械面板、建筑外墙或汽车车身等。要实现这一点，用户首先需要了解如何选择合适的工具和命令。在大多数的CAD软件中，你可能会使用类似“合并曲线”或“连接曲线”的命令。这是一种基础工具，它允许你选择两条或多条曲线，并通过定义共同的节点，将它们转化为一个单一的轮廓。使用此工具时，确保你的曲线没有断开或重叠，因为这样的几何不匹配会导致连接失败。接下来，调整**曲线参数**也是关键的一步。在执行连接操作之前，确保检查起始和结束点是否准确地对齐。有时候，仅仅依靠视觉上的对齐还不够，特别是在高精度要求的设计中。因此，可以借助软件中的“捕捉”功能，使曲线的终端点自动吸附到最近的网格或其他对象上。当两条曲线通过点对齐之后，一个成功连接的主要标识是过渡的自然性。为了实现这个目标，设计师可能需要调整曲线的*切线*和*曲率*。这些参数控制了曲线在其整个长度上的方向变化和弯曲程度。某些CAD程序提供了直观的滑块或手柄来手动调节，而其他程序可能需要输入具体的数值。处理常见问题也是在CAD中连接曲线时不可忽视的部分。例如，许多用户常常遇到曲线失去光滑过渡的问题。这通常是由于**曲线段**之间的角度变化过大造成的。针对这种情况，可以尝试增加曲线的节点数量，或是通过重建曲线来优化其形状。另一种常见的问题是因不同曲线的属性差异而导致无法连接，如曲线的类型不一致（例如，一条是样条曲线而另一条是圆弧）。在这种情况下，解决方案通常包括转换曲线类型或者在连接前重新绘制以确保它们的兼容性。除了基本的连接方法，某些高级功能也可以被利用，特别是在需要创建复杂造型的时候。一些CAD软件提供了“**混合曲线**”或“**桥接**”工具。这些功能允许用户指定两个独立的曲线段，然后自动生成一个平滑的过渡段。这在处理异形设计时极为有用，因为手动调整可能会显得繁琐且不够精确。最后，在完成所有的调整和连接后，建议进行全面的检视和测试，以确保曲线的整体完整性。这一步骤可以通过对曲线进行拉伸或缩放等变形测试来观察其稳定性，并确保任何连接错误都能及时被发现。总之，在CAD中连接两条曲线虽然看似简单，但涉及到了多个层面的技术细节。无论是选择正确的工具、调整必要的参数，还是处理可能出现的问题，每一步都需要设计师投入足够的注意力。通过遵循以上指导，不仅能够提高工作的效率，还能确保设计的准确性与美观度。
