本文概述

在CAD软件的使用过程中，特别是在处理复杂的工程图纸时，经常会出现重复线段的问题。重复线段不仅影响图纸的美观性，还可能导致后续工作的不准确。因此，在保证绘图质量和工作效率的前提下，如何高效地删除重复线段是一项重要技能。本文将详细介绍几种在CAD中删除重复线段的方法和技巧，帮助用户提高工作效率。首先，我们需要了解为什么会产生重复线段。在绘制CAD图纸时，尤其是当多个人协同工作或者使用大量复制粘贴操作时，很容易无意间生成重复的线段。这些重复的线段有时肉眼难以识别，但它们确实存在并对图纸质量造成影响。因此，清除这些冗余的元素显得尤为重要。

手动查找和删除

最简单直接的方法就是通过目视检查并手动删除重复的线段。这种方法适用于小型图纸或重复线段较少的情况。用户可以借助放大镜工具仔细观察图纸，逐一选中并删除重复线段。不过，这种方法效率低下且容易遗漏，是一种费时费力的做法。

使用CAD命令

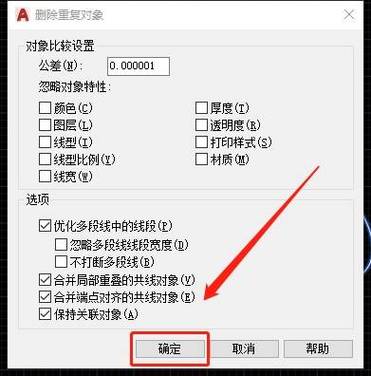

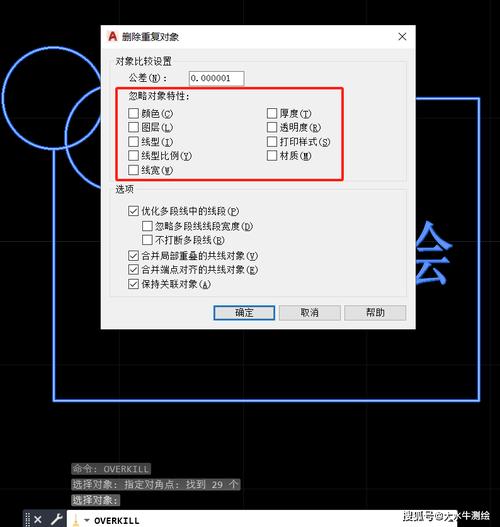

CAD软件提供了许多强大的命令来帮助用户处理图纸，其中一些命令可以用来删除重复线段。例如，AutoCAD中的“OVERKILL”命令专门用于删除重复对象。用户只需选择需要检查的图层或范围，然后运行“OVERKILL”命令，软件会自动扫描并删除重复的线段。另外，可以通过调整命令选项来控制删除的精度和范围。这种方法比手动操作要快很多，并且更有效率。

利用脚本或宏

对于高级用户来说，可以编写脚本或宏来自动化这一过程。CAD软件通常支持自定义编程，比如Autodesk AutoCAD支持AutoLISP、VBA等语言。通过编写脚本，用户可以设置特定的规则来检测和删除重复线段。这种方法不仅能够极大地提高效率，而且可以根据项目需求进行灵活调整。不过，需要一定的编程基础和对CAD软件API的了解。

第三方插件

市场上还有许多专门的第三方插件可以帮助用户高效地删除重复线段。这些插件通常具有更加友好的界面和更多的功能，例如批量处理、智能识别等。比较知名的插件有“Duplicate Layer Cleaner”等，它们能够极大地方便用户的操作。当然，这些插件一般是收费的，但考虑到其带来的便利和时间节省，还是非常值得投资的。

注意事项和最佳实践

无论采用上述哪种方法，用户在删除重复线段时都应谨慎操作。一方面可以先备份图纸，以防出现误删导致数据丢失的情况；另一方面建议分步骤进行，每次删除一部分后检查图纸是否正常。另外，在大型项目中，可以将删除重复线段的任务安排在绘图完成后的审核阶段，而不是穿插在绘图过程中，以免干扰正常的工作流程。总结来说，删除重复线段是CAD绘图中一个不可忽视的重要环节，通过合理使用CAD命令、脚本、第三方插件等工具，可以大大提高工作效率，确保图纸的质量和准确性。不管是初学者还是专业用户，都应该掌握这些方法，以便在实际工作中灵活运用，实现高效绘图。
