**如何在Revit中快速上手:新手指南和实用技巧**

如何在Revit中快速上手:新手指南和实用技巧 - BIM,Reivt中文网

Revit是Autodesk公司开发的建筑信息建模(BIM)软件,广泛应用于建筑、工程和施工领域。由于其强大的功能和复杂的界面,初学者可能会觉得难以下手。然而,只要掌握基本操作并了解一些实用技巧,你就能快速上手并利用Revit提高工作效率。这篇文章将详细介绍如何在Revit中快速上手,包括基础知识、常用工具及实用技巧。

### 一、Revit基础知识

#### 1. Revit的界面

首先,我们需要熟悉Revit的用户界面,包括:

- **Ribbon**:位于界面顶部,包含各种工具和命令。

- **Properties面板**:显示当前选定元素的属性,可以进行编辑。

- **Project Browser**:用于浏览项目中的视图、图纸、族和链接模型。

- **Drawing Area**:主要的绘图区域,在这里创建和修改模型。

- **View Control Bar**:位于绘图区域下方,用于控制视图的显示方式。

- **Status Bar**:位于窗口底部,提供有关当前命令或选择的信息。

#### 2. 项目文件类型

Revit主要使用以下几种文件类型:

- **RVT 文件**:主项目文件,包含所有建模数据。

- **RFA 文件**:族文件,包含独立组件,如家具或设备。

- **RTE 文件**:模板文件,用于创建新项目。

- **RFT 文件**:族模板文件,用于创建新族。

### 二、Revit常用工具

#### 1. 基本绘图工具

- **墙体(Wall)**:在“Architecture”选项卡下,通过点击“Wall”,可以绘制直线、弧线等不同形状的墙体。墙体的高度、厚度和材料均可在属性面板中设置。

- **门和窗(Door & Window)**:在“Architecture”选项卡中,也可以插入门和窗。选择合适的样式并放置在墙体上即可。

- **楼板(Floor)**:通过“Floor”命令绘制楼板,绘制时需注意边界的封闭。

- **屋顶(Roof)**:可以通过多种方法生成屋顶,如通过标高平面绘制,也可通过壁体生成。

#### 2. 修改工具

- **移动(Move)**:选择对象后,可以使用“Move”工具进行平移。

- **复制(Copy)**:类似移动工具,但生成副本。

- **旋转(Rotate)**:旋转选定内容,可指定角度。

- **阵列(Array)**:创建规则排列的重复元素,有直线和环形两种。

### 三、实用技巧

#### 1. 快捷键的使用

在Revit中,快捷键大大提高了工作效率。例如:

- **MM**:移动

- **CO**:复制

- **RO**:旋转

- **AL**:对齐

这些快捷键可以通过按下对应字母来快速访问相应工具。

#### 2. 使用模板

模板文件能帮助你迅速创建新项目,并确保所有设置符合公司的标准。可以通过RTE文件创建新的RVT项目,这样无需每次重新设置标高、视图模板等内容。

#### 3. 项目浏览器组织

整理你的项目浏览器,使得查找视图更加方便。通过创建合适的视图集,例如“设计”、 “施工文档”或“平面图”,可以有效管理多个视图。

#### 4. 使用过滤器

过滤器能够根据特定条件筛选和控制显示元素。比如,你可以通过颜色区分不同楼层的墙体,或者隐藏某些类别的对象以便专注于当前任务。

#### 5. 视图模板

在不同视图中应用一致的显示标准非常重要。通过视图模板,可以一键实现视图的统一设置,提高工作一致性和效率。

#### 6. 工作共享

对于团队协作项目,通过工作共享功能,多人可以同时对同一个Revit文件进行编辑。设置工作集并进行同步操作,保证团队成员间的数据一致。

### 四、高效工作流程

#### 1. 建立建模策略

建立明确的建模策略可以减少错误和返工。例如,根据项目需求确定建模的细节级别(LOD),逐步增加模型复杂度,而不是在早期阶段花费大量时间精细化不必要的细节。

#### 2. 测量和标注

准确的测量和标注是确保设计精准的重要环节。在Revit中,通过“Dimensions”工具,可以随时标注尺寸和角度,确保模型符合设计要求。

#### 3. 使用参考平面和轴网

参考平面和轴网是辅助建模的重要工具,可以为模型提供基准线和定位依据。在建筑平面图中布置轴网,随后生成的任何结构都会与之对齐。

#### 4. 模型检查

定期对模型进行检查和校核,包括碰撞检测、属性验证以及图纸的输出预览,确保最终成果无误。Revit中有诸如“Clash Detection”的内置工具,可以帮助发现潜在问题。

### 五、高阶技巧

#### 1. 高效处理大规模项目

对于大规模项目或复杂建筑,借助工作集和链接模型功能,可以将项目划分为多个部分分别处理,减少主文件的尺寸和编辑负担。此外,合理使用模型元素的简化显示模式(例如在视图中隐藏或简化某些细节),也能显著提高操作流畅度。

#### 2. 自定义族和参数

除了使用内置族库,自定义族和添加参数可以更灵活地满足项目需求。通过族编辑器,创建特殊构件并定义相应参数,实现高度定制化。

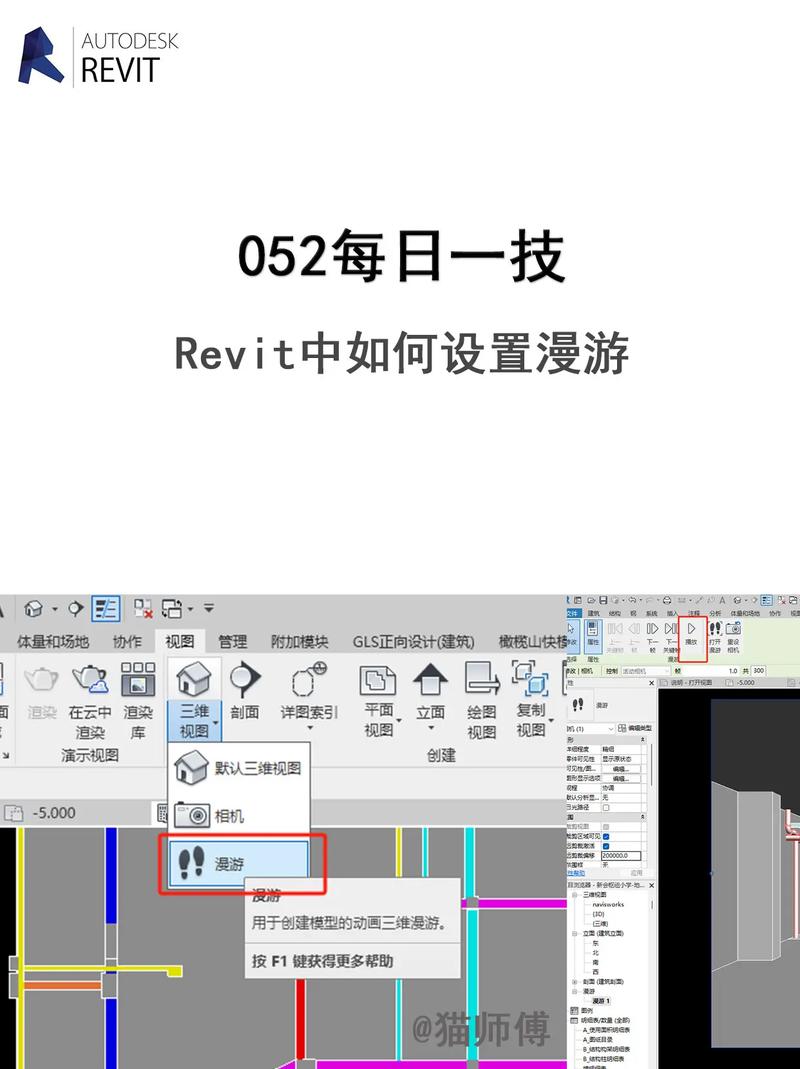

#### 3. 动态三维视图

三维视图不仅帮助设计师更好理解空间关系,还能生成逼真的渲染效果。在Revit中,可以利用视觉样式(如隐藏线、着色、真实显示等)和太阳光设置,创建具有真实感的三维视图,以便向客户展示设计意图。

### 六、结论

如何在Revit中快速上手:新手指南和实用技巧 - BIM,Reivt中文网

Revit作为一款强大的BIM软件,其丰富的功能和工具为建筑、工程和施工人员带来了极大的便利。通过掌握基础知识、熟悉常用工具并运用实用技巧,可以迅速上手并提升工作效率。希望本文所提供的新手指南和实用技巧,能为你的Revit学习之路提供帮助,让你尽快从新手成长为Revit高手。
