## 前言

Autodesk Revit 是一个功能强大的建筑信息模型 (BIM) 软件，广泛应用于建筑设计、结构工程和建筑施工中。它不仅能够创建三维模型，还能生成详细的施工文档，使得设计和施工更加高效和精准。本教程旨在帮助初学者了解Revit的基础知识，并为有经验的用户提供一些高级技巧，以提高他们的工作效率和设计水平。

## 第一部分：Revit基础入门

### 1.1 Revit简介

Revit是由Autodesk开发的一款集建筑设计、结构设计、MEP（机械、电气和管道）设计于一体的软件。它采用参数化建模技术，意味着所有的设计元素都是相互关联的，一个部分的修改会自动更新到相关联的部分。

### 1.2 系统要求和安装

为了顺利运行Revit，计算机需要满足一定的系统要求：

- 操作系统：Windows 10 (64位)

- 处理器：多核Xeon或i-Series处理器

- 内存：16 GB或更高

- 硬盘：30 GB可用空间

- 显卡：支持DirectX 11的显卡

下载并安装Revit可以通过访问Autodesk官方网站进行。

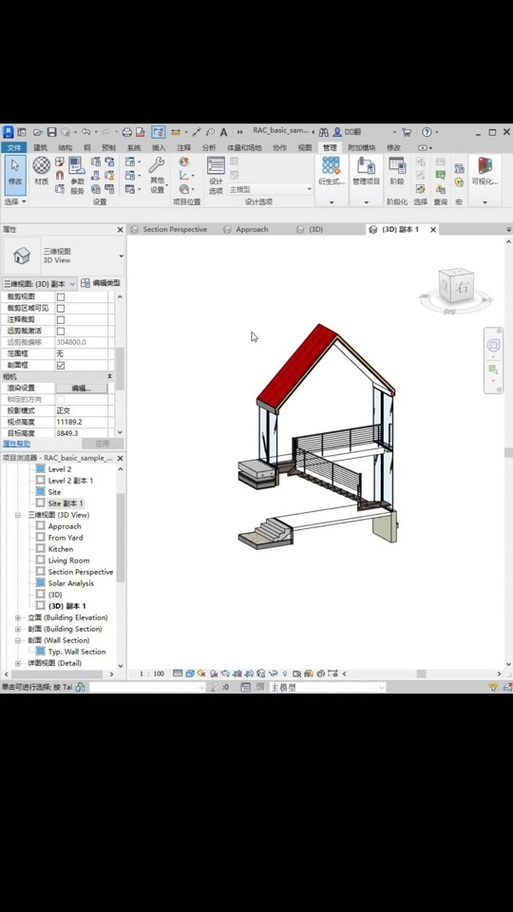

### 1.3 用户界面概览

Revit的用户界面包括以下几个主要部分：

- **快速访问工具栏**：位于窗口顶部，用于快速访问常用命令。

- **功能区**：包含多个选项卡，每个选项卡分为若干组命令。

- **项目浏览器**：显示项目中的所有视图、图纸、族等。

- **属性栏**：显示当前选择对象的属性，可以编辑这些属性。

- **绘图区**：显示当前正在编辑的视图或模型。

### 1.4 项目创建与基本操作

- **项目创建**：启动Revit后，选择“新建项目”，使用默认模板开始。

- **导航和视图控制**：熟悉缩放、平移和旋转三维视图的方法。

- **图元和构件放置**：学习如何在绘图区放置墙体、窗户、门等基本构件。

### 1.5 参数化建模

理解Revit的参数化概念至关重要。每个构件都有其参数，通过修改参数来调整构件的尺寸、材质等属性。例如，你可以通过编辑墙体的高度参数来改变它的高度。

### 1.6 视图和图层

掌握如何创建不同的视图，如平面图、剖面图、立面图和三维视图，以及如何使用图层来组织和管理图元。

## 第二部分：高级技巧

### 2.1 定制族

族（Family）是Revit中最基础的构件类型，如门、窗、家具等。定制族能够使你的模型更加精确和符合实际需求。

#### 2.1.1 新建族

- 打开“新建族”对话框，选择一个合适的族模板。

- 在族编辑环境中，利用参考平面和参数定义族的几何形状和属性。

- 保存并加载到项目中使用。

#### 2.1.2 编辑族

- 选择要编辑的族，点击“编辑族”按钮以进入族编辑模式。

- 修改族的参数和几何形状，然后保存更新。

### 2.2 工作集和协同工作

Revit允许多个用户同时在一个项目上工作，这称为协同工作。通过创建工作集，每个用户可以同时编辑项目的不同部分，提高工作效率。

#### 2.2.1 创建工作集

- 在“协作”选项卡中，选择“工作集”。

- 为不同的项目部分创建独立的工作集，如结构、内饰、外墙等。

#### 2.2.2 同步与协调

- 定期同步中央文件，确保所有用户的修改都被更新。

- 使用“协调检查”功能来发现和解决不同工作集之间的冲突。

### 2.3 高级建模技术

Revit强大的建模功能允许创建复杂的几何形状和建筑构件。

#### 2.3.1 形体编辑器

- 使用形体编辑器工具创建复杂形状，如异形屋顶、梁架等。

- 利用拉伸、旋转、混合等操作生成复杂几何。

#### 2.3.2 材料和纹理

- 为模型中的构件应用材料，指定表面纹理和光泽度。

- 使用“材质编辑器”创建自定义材料，并将其应用到构件上。

### 2.4 动态时间轴和动画

Revit支持动态时间轴和动画制作，可用于演示建筑物随时间变化的过程。

#### 2.4.1 时间轴设置

- 在“视图”选项卡下，选择“时间轴”，并添加不同阶段的模型快照。

- 设置各个快照的持续时间和过渡效果。

#### 2.4.2 动画导出

- 完成时间轴设置后，选择导出动画，以AVI或MP4格式保存。

- 可以在演示时展示这些动态效果，增强表现力。

### 2.5 插件和扩展

Revit支持众多插件和扩展，能够极大地丰富软件功能。

#### 2.5.1 安装插件

- 从Autodesk App Store下载并安装所需的插件。

- 常用插件如Enscape、Dynamo等，分别用于实时渲染和图形编程。

#### 2.5.2 Dynamo脚本

- 使用Dynamo进行复杂几何建模和参数控制。

- 编写自定义脚本，实现Revit无法直接完成的特定任务。

### 2.6 标准化和模板制作

创建统一的项目模板有助于保持一致性和提高工作效率。

#### 2.6.1 模板设置

- 配置标准的视图样式、注释样式、标题栏等。

- 将常用的族、材料和视图预先加载到模板中。

#### 2.6.2 项目模板应用

- 每次新建项目时，使用这个定制好的模板开始。

- 确保所有团队成员使用相同的模板，保证输出的一致性。

## 第三部分：实战案例

### 3.1 案例分析：住宅建筑设计

项目背景：设计一个三层的住宅建筑，包含室内外场景。

### 3.1.1 设计准备

- 收集需求和现场条件资料，确定建筑规模和风格。

- 设置项目标高和轴网，作为后续设计的基准。

### 3.1.2 建模过程

- 创建基础构件：墙、楼板、屋顶等。

- 放置门窗、楼梯，生成内部空间布局。

- 添加细节：家具布置、灯具安装等。

### 3.1.3 渲染和展示

- 应用材料和纹理，生成逼真的效果图。

- 制作三维漫游动画，展示设计方案。

### 3.2 案例分析：商业综合体设计

项目背景：设计一个包含办公、零售和餐饮的商业综合体。

### 3.2.1 规划布局

- 分析功能需求，确定各部分的占地面积和布局关系。

- 创建中心轴线和标高，分配不同功能区。

### 3.2.2 结构设计

- 使用Revit的结构工具，建立钢框架或混凝土梁柱系统。

- 检查结构稳定性，确保设计安全可靠。

### 3.2.3 MEP设计

- 配置暖通空调、电气系统和管道布局。

- 使用系统检查功能，避免管线冲突。

## 结论

Revit作为一款强大的BIM软件，其功能远不止于本文介绍的内容。通过不断学习和实践，你可以充分利用Revit的各种工具和技术，提升自己的设计能力和工作效率。希望本教程能够为你打开Revit的大门，并激励你在这条充满创意和挑战的道路上不断前行。
