# Revit新手教程:快速掌握BIM设计软件的入门指南

Revit新手教程:快速掌握BIM设计软件的入门指南 - BIM,Reivt中文网

## 引言

建筑信息模型(BIM)在建筑设计行业中越来越重要,而Revit作为主要的BIM软件之一,因其强大的功能和广泛的应用而备受欢迎。对于新手来说,掌握Revit不仅能提升设计效率,还能提高项目管理能力。本篇文章将详细介绍如何快速上手Revit,通过循序渐进的学习步骤,帮助初学者掌握这款强大的BIM设计软件。

## Revit概述

### 什么是Revit?

Revit是由Autodesk公司开发的一款专业建筑设计软件,它利用BIM技术,集成了建筑设计、结构工程和机电工程等多个方面。Revit使设计师能够创建一个完整且详细的三维模型,从而在项目的每个阶段都能进行精确的模拟与分析。

### Revit的优势

1. **整合性**:Revit将二维绘图、三维建模和信息管理完美结合在一起,大大简化了设计流程。

2. **协作性**:支持多用户协同工作,团队成员可以同时在一个项目中工作,确保所有人看到的都是最新版本。

3. **参数化设计**:允许对建筑元素进行参数化设置,便于修改和更新。

4. **可视化效果**:提供逼真的渲染效果,帮助设计师更好地展示设计意图。

## 安装与界面介绍

### 软件安装

Revit可以从Autodesk官方网站下载安装,初学者可以选择下载试用版进行使用。安装过程较为简单,只需按照安装向导提示完成安装即可。在安装过程中,需要注意选择合适的版本(如Revit 2023)以及所需的模块(建筑、结构、MEP等)。

### 用户界面

打开Revit后,首先映入眼帘的是干净且直观的用户界面。主要包括以下几个部分:

1. **快速访问工具栏**:位于界面顶部,可以自定义常用命令以提高工作效率。

2. **功能区**:分为多个选项卡(如架构、结构、系统),每个选项卡下包含相关的工具和命令。

3. **属性栏**:显示当前选定元素的属性,可以在此进行编辑。

4. **项目浏览器**:用于浏览项目中的视图、图纸、族和其他内容。

5. **绘图区**:主工作区域,用于进行实际的建模和设计操作。

## 基础操作

### 创建新项目

启动Revit后,点击“文件”菜单,选择“新建”,然后选择“项目”。在弹出的对话框中选择合适的模板(如建筑模板)并点击“确定”。这样,一个新的项目就创建好了。

### 添加层次结构

在新的项目中,首先需要建立楼层和标高。这些是整个建筑模型的基准线。在“结构”选项卡下找到“标高”工具,点击并在绘图区添加必要的楼层标高。通常根据项目的实际需求设置地下一层、一层、二层等。

### 建立基本建筑元素

1. **墙体**:在“架构”选项卡中选择“墙”,在属性栏中选择合适的墙类型(如外墙、内墙),然后在绘图区绘制墙体。

2. **门窗**:在“架构”选项卡中选择“门”或“窗”,并在绘图区域点击墙体的位置来放置门窗。可以通过项目浏览器中的“族”来选择不同的门窗样式。

3. **楼板和屋顶**:在“架构”选项卡中选择“楼板”或“屋顶”,在绘图区绘制相应的轮廓,并根据需要编辑它们的属性和形状。

### 使用族和参数化组件

Revit中的“族”类似于建筑设计中的标准零部件,它们可以是预先定义好的家具、电器或者自定义的复杂结构。在项目浏览器中浏览“族”,并将其拖到绘图区进行使用。族的参数化特性允许设计师轻松修改其尺寸、材料等属性。

## 提升技能

### 学习三维视图和剖面图

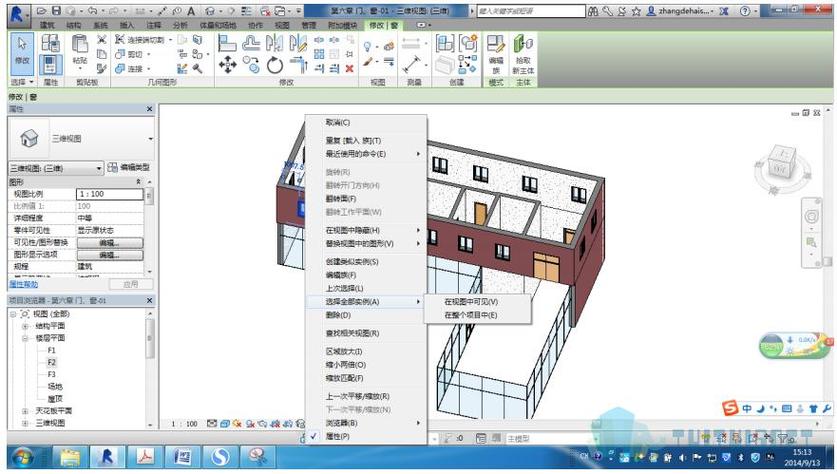

除了二维视图,Revit还支持强大的三维视图和剖面图功能。你可以在“视图”选项卡中选择“三维视图”来切换到三维模式,对模型进行旋转、缩放和移动。为了更清晰地展示内部结构,可以使用“剖面”工具绘制剖面视图。

### 参数化设计

Revit的参数化设计让建筑元素具备动态调整的能力。例如,你可以通过设置墙体的高度参数,使得所有相关联的元素(如门窗、楼梯)自动调整到适应新的高度。学习使用“标注”和“约束”来控制模型中的几何关系,提高设计的灵活性和准确性。

### 渲染与可视化

Revit提供了强大的渲染功能,可以生成逼真度极高的效果图。在“视图”选项卡中选择“渲染”,根据需要设置光源、材质和场景,然后点击渲染按钮生成效果图。熟练掌握渲染工具有助于更好地展示设计成果,增强客户的认可度。

## 协作与文档管理

### 多人协作

Revit支持多人协作,同一项目可由多个团队成员同时编辑。使用“链接Revit模型”功能,可以将多个独立模型链接在一起,方便各专业协作。此外,通过设置“工作集”,可以将项目拆分为若干子集,每个子集由不同团队负责,既提高了效率,也便于管理。

### 文档管理

在设计过程中,文档管理尤为重要。Revit提供了丰富的标注、注释和说明功能,在“注释”选项卡中可以添加文字说明、尺寸标注和标签等。完成项目后,可以在“视图”选项卡中选择“图纸集”,将所有视图整理成PDF或其他格式,以备打印或电子传输。

## 实践与案例

### 小型建筑案例

为巩固所学知识,建议选择一个小型建筑案例进行实战练习。比如,设计一栋两层的小别墅。按照以下步骤进行:

1. 建立项目和楼层标高。

2. 绘制外墙、内墙、门窗及楼梯。

3. 添加楼板和屋顶结构。

4. 使用族库添加家具和装饰元素。

5. 创建剖面图和三维视图。

6. 应用渲染功能,生成效果图。

### 大型商业综合体案例

待积累一定经验后,可以挑战更复杂的大型商业综合体项目。这个过程中,需要更多考虑空间布局、结构稳定性和机电设备布置等问题。以下是一些高级技巧:

1. 使用“批量编辑”功能快速调整大量元素。

2. 将子项目和链接模型结合起来,实现更高效的协作。

3. 深入学习参数化设计,利用公式和条件表达式实现动态调整。

## 结论

Revit新手教程:快速掌握BIM设计软件的入门指南 - BIM,Reivt中文网

掌握Revit是迈向现代建筑设计的重要一步。通过本文的介绍,相信你已经对Revit的基础操作、核心功能及应用场景有了一定了解。持续学习和实践,将帮助你进一步提升技能,成为一名出色的BIM设计师。祝你在Revit的世界里收获满满,创作出更多优秀的建筑作品!
