本文概述：本文将详细介绍在计算机辅助设计（CAD）软件中绘制波浪线的方法，包括使用不同工具和技巧来实现这一目标。

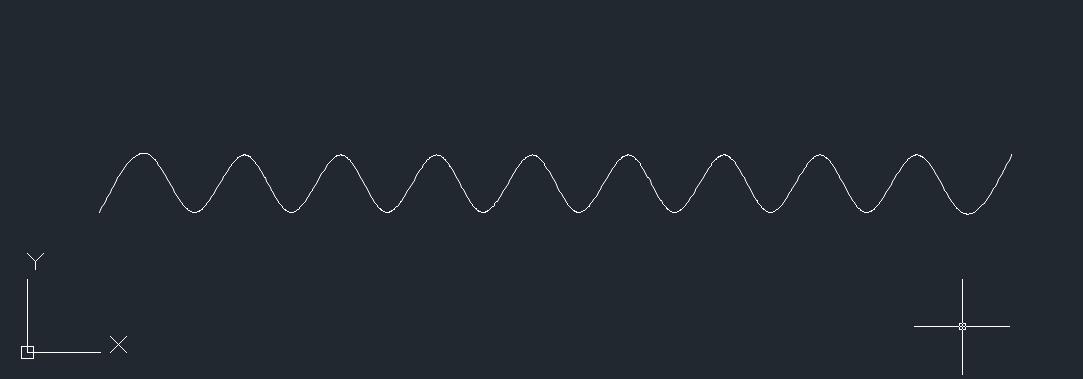

在CAD中绘制波浪线是一项基本但非常实用的技能，可以用在许多工程和设计图纸中。要成功绘制一条波浪线，您需要了解一些基础知识和掌握几种常见的方法。在本文中，我们将展示如何在CAD中绘制波浪线，并提供详细步骤。

使用样条曲线工具

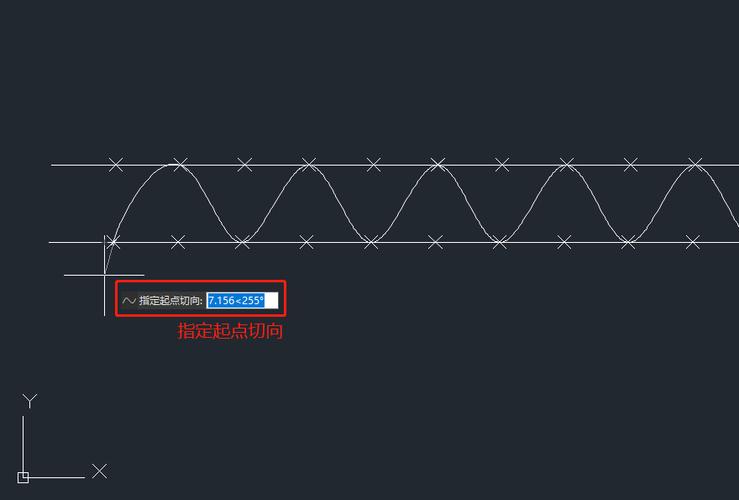

首先，我们可以使用样条曲线工具来绘制波浪线。样条曲线是一种平滑的曲线，可以通过控制点进行调整，非常适合用于创建波浪形状。以下是具体步骤：1. 打开CAD软件并启动一个新项目。2. 选择"样条曲线"工具，这通常在绘图工具栏中可以找到。3. 在画布上单击以设置第一个控制点，然后逐步设置更多控制点，形成波浪的起伏。4. 完成后，按下回车键确认样条曲线的绘制。5. 为了让波浪更均匀，可以细致调整每个控制点的位置，确保波浪形状平滑且具有规则性。

使用正弦函数绘制波浪线

另一种方法是利用数学中的正弦函数来绘制更加精确的波浪线。这种方法可以得到非常标准的波浪形态，非常适合对于精度要求高的工程设计。下面介绍一下步骤：1. 设置坐标系和单位，确保能够准确输入值。2. 根据波长和振幅的设定，通过计算一系列点的坐标，这些点满足正弦函数 y = A * sin(Bx) 的关系，其中A代表振幅，B决定波长。3. 使用CAD的“多段线”或“样条”工具，根据已知坐标点逐点绘制波浪线。

插件和专业工具

有些CAD软件提供了专业的插件或工具，专门用于绘制复杂曲线和波浪线。这些工具可以大大简化工作流程，提高效率。以下是使用这些工具的一般步骤：1. 查找并安装适用于您所用CAD软件的波浪线绘制插件。这些插件可以在官方软件商店或者第三方网站上找到。2. 安装完成后，在CAD软件中找到并启用该插件。3. 插件通常会提供一个专门的界面或工具栏，用于设置波浪线的参数如振幅、波长等。4. 输入参数并应用，插件将自动生成波浪线。

手动调整与优化

无论使用哪种方法绘制波浪线，有时都需要手动进行调整，以达到最佳的视觉效果和精度。以下是一些有用的策略：1. 放大查看波浪线的细节部分，检查是否有不平滑的部分或其他瑕疵。2. 利用编辑工具，例如移动、旋转、拉伸等，对各个控制点进行微调。3. 如果使用的是样条曲线，通过添加或删除控制点来优化曲线形状。

总结

在CAD中绘制波浪线虽然看似简单，但仍需要一定的技巧和耐心。使用不同的方法和工具，可以实现各种风格的波浪线，满足不同的设计需求。借助样条曲线、正弦函数以及专业插件，不断练习和调整，您将能够熟练掌握CAD中的波浪线绘制技术，为您的设计增加更多的创意和表现力。
