本文概述

在进行CAD制图时，标注引线的样式不仅影响图纸的美观性，还直接关系到信息传达的准确性。优化带箭头的标注引线可以提高图纸的阅读效率和清晰度。本文将详细介绍如何通过调整各种参数与设置来优化CAD图纸中的带箭头标注引线，让你的图纸更加专业高效。首先，我们需要了解什么是标注引线及其组成部分。在CAD软件中，标注引线通常由标注文字、引线和箭头三个主要部分组成。其中，

标注文字

用于说明具体尺寸或其他信息；

引线

连接标注文字与被标注的对象；

箭头

则用于指向具体的标注位置。因此，调整这些部分的格式和样式是优化标注引线的关键步骤。

1. 选择合适的箭头样式

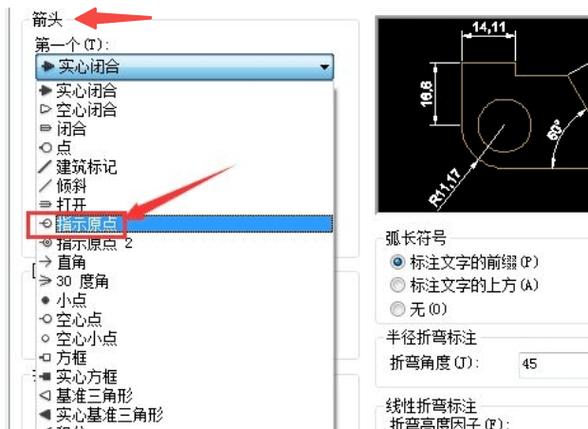

在许多CAD软件中，可以通过“标注样式管理器”来更改箭头的样式。选择一个简单且易于识别的箭头样式，如实心三角形，可以提高标注的可读性。避免使用太复杂或不常见的样式，以免增加图纸阅读的难度。

2. 设置合理的箭头大小

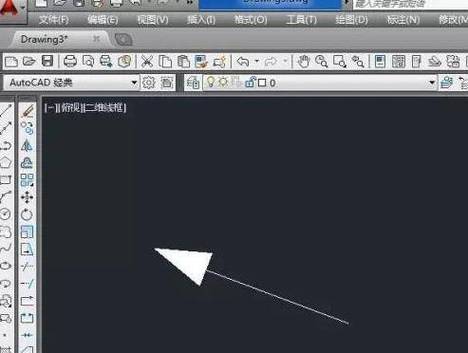

箭头的大小应与图纸比例相匹配。如果箭头过大，会显得笨拙，并可能遮挡其他重要的信息；如果箭头过小，则容易在打印输出后变得模糊不清。通过在标注样式管理器中调整箭头的长度和宽度参数，可以找到一个视觉上舒适的大小。

3. 调整引线长度和弯曲度

引线的长度和弯曲程度对标注的美观性和逻辑性有很大影响。引线不宜过长，应尽量靠近被标注对象，但也要避免过短使得标注文字重叠。在需要强调某些细节或避免与图纸其他部分冲突时，可适当增加引线的弯曲度。引线的起点一般位于标注对象的适中位置，这样能使整个标注看起来更加协调。

4. 正确设置标注文字的格式

标注文字的字体、大小和颜色同样重要。使用简洁明了的字体如Arial或ISOCP，确保文字在任何缩放比例下都清晰可见。字体大小应与箭头大小和引线长度匹配，同时颜色应能够明显区别于背景和其他元素。例如，在黑白打印的情况下，采用深色文字和浅色背景会更具对比度。

5. 使用图层管理

为了进一步优化标注引线，可以将不同类型的标注放置在单独的图层中。这样不仅能方便地控制每种标注的显示与隐藏，还能根据实际需求分别调整各类标注的样式。这一方法特别适用于复杂图纸，使得管理和修改标注时更为简便。

6. 自动化标注工具

很多CAD软件提供自动标注工具，可以依据预设的标注样式快速生成符合规范的引线和箭头。这些工具不仅提高了工作效率，还保证了所有标注的一致性。当自动化工具无法完全满足特定需求时，可手动微调以达到最佳效果。总之，通过合理选择箭头样式和大小，调整引线长度和弯曲度，以及设置合适的标注文字格式，可以显著优化CAD图纸中的带箭头标注引线。此外，充分利用图层管理和自动化标注工具，进一步提升制图效率和质量。掌握这些技巧，不仅能使你的图纸更加专业和清晰，还能有效传达设计意图，减少沟通误差。
