在现代建筑设计和施工领域中，BIM（建筑信息模型）技术已经成为不可或缺的工具。而Revit作为Autodesk公司开发的一款强大的BIM软件，得到了广泛应用。本文将详细阐述如何使用Revit进行高效的建筑设计与建模，帮助您更好地掌握这一强大工具。

## 一、初识Revit

### 1.1 什么是Revit？

Revit是一款针对建筑设计、工程和施工管理的软件，它可以让用户创建智能的三维模型并生成相关的项目文档。其主要功能包括建筑设计、结构设计、机电设计及施工管理等。

### 1.2 Revit的优势

- **信息整合**：Revit能够将建筑物的各类信息集成到一个统一的模型中，包括几何信息、材料信息、成本信息等。

- **协同工作**：多专业团队可以在同一个Revit模型上进行协作，提高工作效率和设计的一致性。

- **参数化设计**：Revit支持参数化设计，通过修改参数即可快速更新模型，减少修改时间。

## 二、Revit的基本操作界面

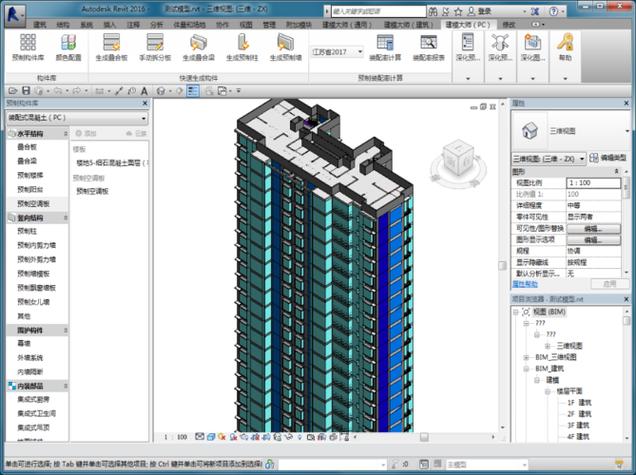

### 2.1 用户界面介绍

Revit的用户界面主要由以下几个部分组成：

- **快速访问工具栏**：位于界面顶部，用于放置常用命令。

- **功能区**：Ribbon界面，将所有的工具分类组织，如“建筑”、“结构”、“系统”等标签页。

- **属性栏**：展示当前选择对象的属性，可以对对象进行详细设置。

- **项目浏览器**：显示项目构成的文件结构，方便导览和管理。

- **绘图区域**：主工作界面，用于进行实际的建筑设计和建模工作。

### 2.2 基础设置和模板选择

打开Revit后，用户需要选择合适的模板开始新项目。Revit提供了多个预定义模板，可根据项目类型选择相应的模板，如建筑模板、结构模板等。选择模板后，可以进行项目信息的设置，包括项目名称、单位设置等。

## 三、建筑设计流程

### 3.1 建立标高和轴网

#### 3.1.1 标高设置

标高是建筑设计的重要参考点。在Revit中，可以通过“楼层平面”视图设置标高。具体操作为：

1. 打开“东立面”视图。

2. 使用“标高”工具，在视图中绘制标高线，并设置标高值。

#### 3.1.2 轴网设置

轴网用于确定建筑物的结构定位。在Revit中，通过“建筑”选项卡中的“轴网”工具进行设置。绘制轴网时需注意编号规则，以便后续容易查找和引用。

### 3.2 墙体建模

墙体是建筑设计的基本组成部分。在Revit中，墙体可以通过以下步骤进行建模：

1. 在“建筑”选项卡中选择“墙”工具。

2. 在属性栏中选择合适的墙类型，如砖墙、混凝土墙等。

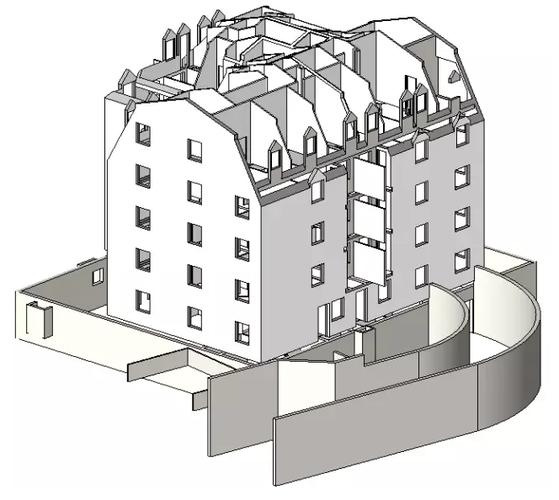

3. 在平面图上绘制墙体轮廓，Revit会自动生成三维模型。

### 3.3 门窗布置

在墙体建模完成后，可以添加门窗以增加建筑的细节。具体步骤如下：

1. 在“建筑”选项卡中选择“门”或“窗”工具。

2. 在属性栏中选择合适的门窗类型。

3. 在墙体上点击以放置门窗，Revit会自动进行适配和调整。

### 3.4 添加楼板和屋顶

#### 3.4.1 楼板设置

楼板是建筑内部空间的分隔元素。在Revit中，可以通过“建筑”选项卡中的“楼板”工具进行设置：

1. 选择“楼板”工具。

2. 在属性栏中选择楼板类型和厚度。

3. 根据房间轮廓绘制楼板，确认后生成三维楼板模型。

#### 3.4.2 屋顶设计

屋顶的设计关系到建筑的整体美观和功能性。在Revit中：

1. 选择“建筑”选项卡中的“屋顶”工具。

2. 选择合适的屋顶类型，如坡屋顶、平屋顶等。

3. 在平面图上绘制屋顶轮廓，根据需求进行高度和倾斜角度的设置。

### 3.5 楼梯和扶手

楼梯和扶手是连接不同楼层的重要部件。在Revit中：

1. 选择“建筑”选项卡中的“楼梯”工具。

2. 在属性栏中选择楼梯类型，如直跑楼梯、弧形楼梯等。

3. 绘制楼梯的起点和终点，Revit会自动生成楼梯模型。

4. 同样的方法可以添加扶手，通过“扶手”工具进行设置。

## 四、结构设计

### 4.1 柱和梁

柱和梁是建筑结构的主要承重组件。在Revit中：

1. 选择“结构”选项卡中的“柱”或“梁”工具。

2. 在属性栏中选择合适的类型和尺寸。

3. 根据设计要求在平面图中绘制柱和梁的位置，Revit会生成三维结构模型。

### 4.2 基础设计

基础是建筑物的重要支撑部分。在Revit中：

1. 选择“结构”选项卡中的“基础”工具。

2. 根据建筑物类型选择合适的基础形式，如独立基础、条形基础、筏板基础等。

3. 在平面图中布置基础，设置相应的深度和尺寸。

## 五、机电和管道设计

### 5.1 供暖、通风和空调（HVAC）

HVAC系统是建筑的重要组成部分。在Revit中：

1. 选择“系统”选项卡中的“机械设备”工具。

2. 设置合适的设备类型和规格，如风管、空调机组等。

3. 根据建筑布局布置HVAC系统，并确保路径合理、流畅。

### 5.2 给排水和燃气

给排水和燃气系统涉及建筑的日常生活设施。在Revit中：

1. 选择“系统”选项卡中的“管道”工具。

2. 设置管道类型和直径。

3. 按照建筑平面布置管道系统，确保各个节点连接可靠。

### 5.3 电气设计

电气系统包括照明、插座、弱电等。在Revit中：

1. 选择“系统”选项卡中的“电气设备”工具。

2. 设置合适的电气组件，如灯具、开关、插座等。

3. 根据房间功能布置电气系统，并考虑线路敷设的合理性。

## 六、创建详图和出图

### 6.1 创建详图视图

详图视图用于展示设计中的复杂细节。在Revit中：

1. 选择需要创建详图的构件或位置。

2. 使用“详图视图”工具，设置视图比例和显示范围。

3. 在详图视图中添加尺寸标注和注释，帮助理解设计意图。

### 6.2 出图设置

为了生成施工图纸，需要进行出图设置。在Revit中：

1. 选择“出图”选项卡中的“图纸”工具。

2. 设置图纸大小、标题栏和边框。

3. 将各个视图拖动到图纸上，安排布局，确保图纸内容完整清晰。

## 七、协同合作与沟通

在大型项目中，多专业团队需要紧密合作。Revit支持多用户协同工作：

1. 使用“协作”选项卡中的“同步到中央”工具，可以将各自的工作成果同步到中央模型。

2. 使用“碰撞检测”工具，可以检查不同专业的设计是否存在冲突，并及时解决问题。

3. 利用云服务，可以实现异地协作，提高团队工作效率。

## 八、项目审核与优化

### 8.1 模型审查

在项目进行过程中，需要定期进行模型审查：

1. 使用视图过滤器检查模型的完整性和一致性。

2. 检查构件的属性和参数是否正确。

3. 通过可视化分析工具，评估设计效果和性能。

### 8.2 优化建议

针对审查结果，可以提出优化建议：

1. 改进构件的方案设计，减少资源浪费。

2. 调整管线布置，避免不必要的冲突。

3. 优化材料选择，降低成本，提高建筑性能。

## 九、总结

Revit作为一款先进的BIM软件，为建筑设计和建模提供了强大的工具和功能。通过合理使用Revit，可以大大提高工作效率、提升设计质量，从而实现更加高效的建筑设计与建造流程。本教程希望能帮助您掌握Revit的核心技能，并应用于实际项目中。
