本文概述：在CAD中标注圆的尺寸是一个基础且常用的操作，它可以帮助设计人员清晰准确地表达圆的直径、半径以及其他几何特征。这篇文章将详细介绍如何在CAD软件中有效地为圆形对象添加尺寸标注，并提供一些实用的技巧和注意事项。

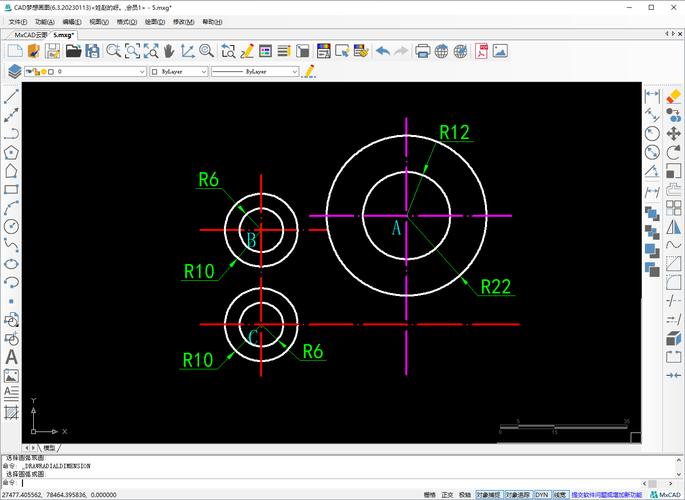

在计算机辅助设计（CAD）软件中，标注圆的尺寸是图纸制作的重要环节之一。尺寸标注能直观体现设计者的意图，并确保在工程制造过程中，各个组件都能达到预期的规格。在标注**圆**的尺寸时，我们通常需要考虑其直径和半径，这是两种主要的标注方式。以下是具体步骤以及在此过程中需要注意的事项。首先，在启动CAD软件后，确保工作环境中的单位设置符合项目需求。不同的项目可能需要使用公制或英制单位，因此在进行标注前这一点必须确认无误。接下来，选择适合的图层，这样可以保持图纸整洁，便于后期修改和查看。要标注一个**圆的直径**，你需要使用尺寸标注工具。在大多数CAD软件中，你可以在菜单栏或工具栏中找到“尺寸”选项。点击这个选项后，会出现多种标注类型，选择其中的“直径”标注功能。接下来，选择你要标注的圆，软件会自动识别并显示出该圆的直径尺寸。拖动鼠标，将标注放置在合适的位置，以免遮挡其他重要信息。标注**圆的半径**与标注直径相似，只需选择“半径”标注工具即可。这种标注更适用于标记不完整的圆弧或需要特别说明半径的情境。通过选择圆弧或圆心，CAD软件会生成指示线和半径标注，用户可以根据需要调整标注的角度和位置。在标准的设计流程中，标注的清晰性和准确性至关重要。因此，在标注完毕后，需要仔细检查每一个标注的大小和位置是否正确。如果发现任何偏差，应立即进行修正。此外，为了提高图纸的可读性，建议统一标注的字体大小和样式，这样有助于增强整体视觉效果。使用CAD进行尺寸标注的另一个关键方面是对复杂几何形状或组合物体进行标注。在这种情况下，需要综合运用各种尺寸标注工具。例如，当一个圆与其他几何形状重叠时，可以利用“基线标注”或“连续标注”的方式，以避免产生混淆。**尺寸标注**不仅仅限于基本的几何形状，还应适用于一些特殊情况下的标注需求。例如，当一个大型圆的部分被截除时，如何明确剩余部分的大小就是一个值得关注的问题。对于这样的情况，合理使用尺寸标注工具中的“角度”标注来结合描述半径或直径就显得尤为重要。在实际应用中，灵活运用CAD的标注功能，不仅可以提升效率，还能确保最终产品的高精度与高质量。在此过程中，应始终保持对图纸规范及行业标准的敏感度，及时更新知识储备以适应不断发展的技术需求。最后，总结一下：CAD绘图中圆的尺寸标注虽然是一项简单的**技能**，但其中包含的细节处理及准确性要求较高。熟练掌握这项技能不仅能提升个人的专业能力，也能大幅度提高团队项目的沟通效率。希望本文所述的步骤和注意事项能够帮助CAD从业者在日常工作中更加自信地完成相关任务。
