本文概述：3Dmax是一个广泛使用的三维建模软件，但在使用过程中，有时会遇到破面问题。本文将探讨导致这一情况的原因，并提供一些有效的解决方案，以帮助用户应对此类问题。

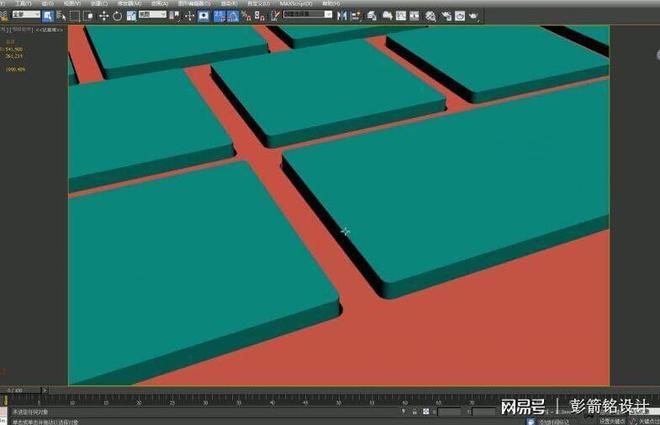

在使用3Dmax进行三维建模时，破面是一个较为常见的问题，它主要表现为模型表面的不连续、破损或异常渲染。这种问题不仅影响模型的视觉效果，还可能对后续的动画制作和渲染造成困扰。因此，理解其原因并掌握相应的解决策略显得尤为重要。

模型拓扑结构不良

是导致破面的主要原因之一。在建模过程中，复杂的拓扑结构可能带来各种各样的几何难题，例如重叠面、不必要的多边形交错等。这些问题因创建过程中的疏忽或不规范操作而产生，可以通过重新优化模型的拓扑结构来解决。例如，确保所有顶点都正确连接，尽量减少多边形的数量，避免不必要的复杂性。另一个常见问题是

法线方向不一致

。在3D建模中，每个多边形都有一个法线方向，它决定了表面朝向。如果一个模型中存在法线方向不一致的情况，那么光照计算和渲染时就会出现破面。要解决这一问题，用户可以选择“法线翻转”功能，确保所有法线的方向一致。此外，也可以通过“重新计算法线”来实现自动调整。材质设置错误也是导致3Dmax破面的原因之一。在某些情况下，

不正确的UV映射

会使材质无法正确贴合模型表面，从而导致渲染结果出现瑕疵。为了避免这种情况，用户需要仔细检查和修正UV的展开方式，确保它们符合模型的实际表面布局。同时，尽量使用高质量的贴图，避免不必要的压缩和失真。

导入外部模型

时也可能引发破面问题。不同的软件生成模型的标准和规格可能有所不同，这导致在3Dmax中导入这些外部模型时常常会出现破面现象。用户可以尝试通过导入选项中的不同设置来缓解这种情况，如选择不同的文件格式（OBJ, FBX等）或调整单位匹配设置。另外，使用3Dmax内置的“焊接顶点”工具来统一和整合分散的顶点，也是一个行之有效的方法。此外，

过度简化模型

有时会导致破面。在对模型进行减面处理时，如果简化程度过高，会削弱模型的几何完整性，导致破面。为了防止这种问题，建议采用适当的多边形数目来保留模型的关键特征，而不是一味追求简单。在应用这些策略时，还要注意仔细检查模型的各个部分。

视图显示模式的切换

可以帮助更好地识别破面问题，例如切换到线框模式查看几何结构，或使用“平滑组”的模式检测潜在的破面区域。最后，定期保存和备份工作数据是非常重要的习惯。在进行大幅度修改之前备份模型文件，可以在操作失误或软件出错时迅速恢复数据，避免直接损失工作成果。总之，虽然破面在3Dmax的使用中不可完全避免，但了解其成因及解决方法可以显著降低此类问题的发生频率，提高工作效率和模型的最终质量。通过不断学习和实践，我们可以逐渐掌握这些技巧，在创作出复杂精美的三维作品过程中游刃有余。
