如何用Revit快速上手建筑设计:从入门到精通的全攻略
Revit作为一款强大的建筑信息模型(BIM)软件,已经成为建筑设计师和工程师日常工作中的必备工具。无论是在建筑设计、结构设计,还是在施工和运营阶段,Revit的多功能性都能够极大提高设计效率、优化工作流程和减少错误。然而,对于刚接触Revit的新手来说,掌握这款软件并不容易。本文将详细介绍如何通过合理的学习路径,帮助你从Revit的基础操作到精通应用,实现快速上手建筑设计。
## 一、Revit基础概述
Revit是由Autodesk公司推出的BIM(建筑信息建模)软件,广泛应用于建筑、结构、机电(MEP)等各个设计领域。Revit的核心优势在于其强大的协同工作功能,能够实现不同专业之间的设计协作,提高工作效率,减少设计误差。
与传统CAD软件不同,Revit是一种以建筑元素为核心的设计工具,能够直接生成三维建筑模型,且每个建筑元素都包含了详细的信息(如材质、尺寸、位置等)。这些元素可以随时修改,更新后自动调整相关部分,极大提高了设计的准确性和可操作性。
## 二、Revit的界面和基础操作
### 1. 界面概述
Revit的界面由多个工作区域组成,以下是几个重要的部分:
- **文件菜单**:包括新建、打开、保存、打印等基本文件操作。
- **工具条**:位于屏幕上方,包含常用的绘图、修改、视图控制等工具。
- **项目浏览器**:位于左侧,用于查看和管理项目中的不同视图、平面图、剖面图、3D模型等。
- **属性栏**:显示当前选择对象的详细属性,如尺寸、材质、类型等,可以进行修改。
- **视图窗口**:这是Revit工作区域的核心,显示了设计图纸、三维模型等内容。
### 2. 基本操作
- **创建新项目**:启动Revit后,点击“新建”并选择一个适合的模板。Revit提供了不同类型的模板,如建筑模板、结构模板等。新项目会基于这些模板设置好一些默认参数。
- **绘制基础元素**:Revit中的建筑元素(如墙、门、窗等)是通过工具栏上的命令来绘制的。比如,点击“墙”工具后,可以选择墙的类型、材质、宽度等参数,再指定墙的位置和方向。
- **使用视图**:Revit提供了不同的视图模式,包括平面图、立面图、剖面图、三维视图等。在设计过程中,可以通过切换视图来查看建筑模型的不同细节。
- **修改和调整**:在Revit中,可以通过“修改”工具对绘制的元素进行调整。比如,选择一堵墙,拖动它的端点,墙体长度会随之改变,且所有相关连接的元素会自动调整。
## 三、Revit建筑设计的进阶操作
当你掌握了Revit的基本操作后,接下来需要了解一些进阶功能,这些功能可以让你更高效地进行建筑设计。
### 1. 使用族(Family)管理设计元素
Revit的一个核心概念就是“族”(Family)。在Revit中,几乎所有的建筑元素(如墙、门、窗、家具、灯具等)都属于某种族。族可以看作是一个包含了特定类型建筑元素的模板,设计师可以基于族进行自定义或修改。
- **加载和创建族**:Revit提供了许多预设的族,用户可以通过“加载族”按钮将这些族添加到项目中。如果需要更特殊的建筑元素,可以通过“族编辑器”来创建和修改族。
- **族的嵌套和共享**:有些建筑元素(例如窗户、门框)可以包含多个嵌套的族。在设计过程中,理解族的嵌套和共享机制,可以帮助你更好地管理和利用Revit的资源。
### 2. 使用工作集(Workset)进行多人协作
Revit的工作集功能使得多人可以在同一个项目中同时工作,避免了传统CAD中常见的文件冲突和信息丢失。工作集允许用户将整个项目划分为多个部分,每个设计师可以在自己负责的部分进行工作。
- **设置工作集**:在项目创建时,Revit会自动生成一个默认的工作集。根据项目的需求,可以自行创建新的工作集,如“结构”、“机电”、“室内设计”等,并将相关元素分配到不同的工作集中。
- **多人协作**:当多个设计师在不同工作集上工作时,Revit会实时同步每个人的修改,确保设计始终是最新的。即使有修改冲突,Revit也能有效地进行管理和提示。
### 3. 进行建筑分析与碰撞检测
Revit不仅能帮助设计建筑模型,还能够进行各种类型的建筑分析和检测。比如,结构分析、热力学分析、光照分析等。通过这些分析,设计师可以更好地优化建筑设计,确保项目的可行性。
- **碰撞检测**:Revit支持与其他软件(如Navisworks)进行碰撞检测,帮助设计师识别出结构和机电系统之间的冲突。通过碰撞检测,设计师可以提前解决这些问题,避免施工中的错误。
- **能效分析**:Revit还支持能效分析,帮助设计师评估建筑物的能源消耗和环境影响。利用这些分析结果,可以对设计进行优化,达到节能环保的效果。
### 4. 渲染和可视化
Revit的渲染功能可以帮助设计师将建筑设计转化为高质量的图像,便于与客户和其他团队成员沟通。渲染不仅仅是简单的图像生成,还包括材质设置、光照调整等多个环节。
- **设置材质和光照**:在Revit中,你可以给建筑模型的各个部分指定不同的材质(如混凝土、玻璃、木材等)。同时,合理的光照设置可以让渲染效果更加真实。
- **生成渲染图像**:在完成材质和光照设置后,点击“渲染”按钮,Revit会根据设置生成静态图像。渲染过程中,你可以调整输出图像的质量和分辨率,以便得到最满意的效果。
## 四、Revit在建筑设计中的应用实例
### 1. 快速绘制建筑平面图

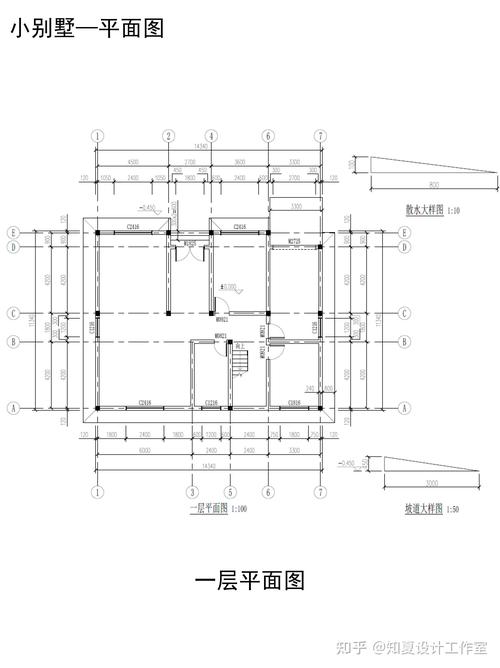

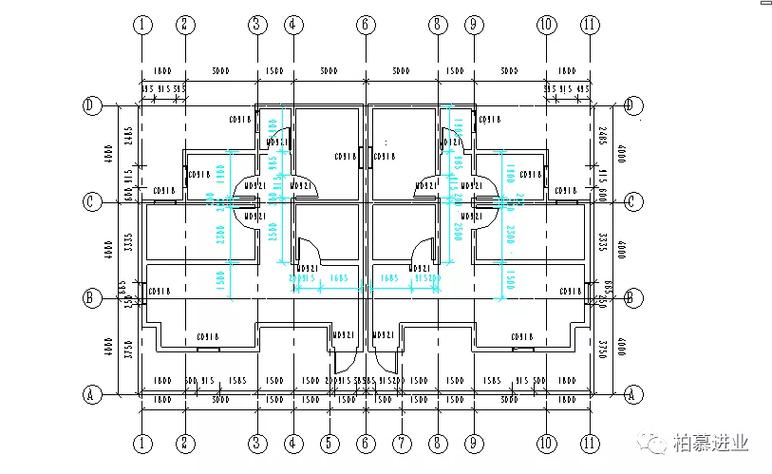

在Revit中,你可以通过简单的绘制工具快速生成建筑平面图。比如,使用墙工具绘制出建筑的外墙和内墙,再用门窗工具添加门窗。通过在平面图中定义房间区域,Revit可以自动生成房间编号、面积等信息。
### 2. 创建三维建筑模型
通过Revit,设计师可以快速创建三维建筑模型。在三维视图中,你可以清晰地查看建筑的整体结构,进行细节调整。随着建筑设计的深入,Revit的三维模型会自动更新,反映出最新的设计修改。
### 3. 输出施工图纸
Revit能够自动生成各种施工图纸,包括平面图、立面图、剖面图、详图等。这些图纸会根据建筑模型的变化而自动更新,避免了手动修改图纸时出现的错误。
## 五、Revit进阶技巧与资源
### 1. 学习资源
Revit是一款功能强大的软件,但也因为其庞大的功能体系,学习起来需要一定的时间。以下是一些推荐的学习资源:
- **官方教程和文档**:Autodesk官网提供了丰富的Revit学习资料,包括视频教程、在线文档等。
- **在线课程**:很多平台(如Coursera、Udemy、Lynda等)提供Revit的在线学习课程,内容从基础到高级都有涵盖。
- **社区和论坛**:通过加入Revit相关的在线社区和论坛,你可以向其他用户请教问题,分享经验。
### 2. 快捷键和自定义工具
为了提高工作效率,Revit支持大量的快捷键和自定义工具。学习常用的快捷键(如选择工具、复制工具、视图切换等)可以大大提高操作效率。
## 六、总结
Revit是建筑设计师和工程师不可或缺的工具,通过合理的学习路径,从基础操作到进阶技巧,逐步掌握Revit的各项功能,能够显著提高工作效率,优化设计质量。通过不断实践和学习,你将能够在Revit的帮助下,轻松应对各种复杂的建筑设计任务,快速从入门到精通,实现真正的设计创新与协同工作。
