本文概述：本文将详细介绍如何在CAD中绘制一个边长为75单位的正五边形，包含具体的步骤与技巧，帮助初学者快速掌握使用CAD进行复杂图形绘制的方法。

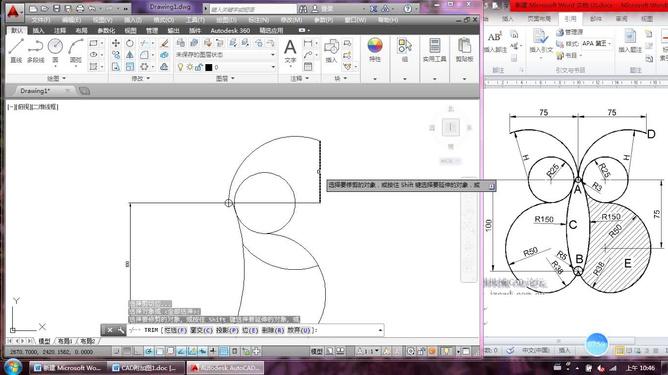

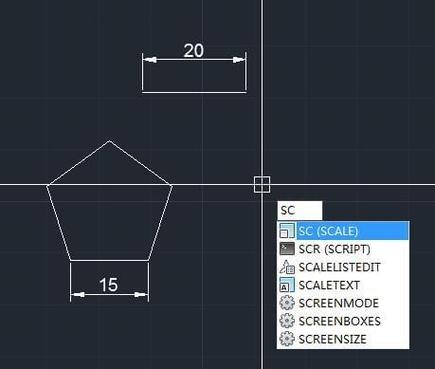

在CAD软件中绘制几何图形是工程设计中的基本技能之一，其中正五边形的绘制因其对称性和结构稳定性常用于一些建筑或机械零件设计中。以下将通过具体步骤引导您绘制一个边长为75的正五边形。首先，确保您已安装并启动了CAD软件。对于这篇说明，我们假设您使用的是AutoCAD，但其他CAD软件的基本操作大同小异。### 设置单位打开CAD后，第一步需要确认工作环境的单位是正确的。在命令行中输入`UNITS`（单位），按下回车键。弹出的窗口中选择“Decimal”作为格式，并设置“Precision”以适应您的设计需求，建议保留到小数点后三位。点击“OK”以确认设置。### 确定中心点接下来，选择一个合适的位置作为五边形的中心点。这可以通过简单的十字线标记来完成。在命令行中输入`LINE`（直线）后按下回车键，依次点击两对垂直相交的点，以某个交点为圆心制作圆。### 绘制辅助圆为了准确地绘制正五边形，首先要绘制一个辅助圆。这个圆的半径即为五边形的外接圆半径。使用公式\( R = \frac{a}{2 \sin(\pi/n)} \)，其中\( a = 75 \)且\( n = 5 \)。计算得到R约为61.80。在命令行中输入`CIRCLE`（圆），然后按下回车键。选择之前确定的中心点作为圆心，然后输入61.80作为半径值。这样，一个供正五边形使用的外接圆就完成了。### 切换至极坐标在绘制过程中，为了精确地根据角度绘制各顶点位置，可以启用极坐标追踪功能。在命令行中输入`POLAR`，确保其处于开启状态，便能够锁定特定角度。### 标记顶点此时需将外接圆周等分为五份，以确定正五边形的各个顶点。计算五边形内角为108度，因此外接圆圆心角为72度（360/5）。从起始点开始，按顺时针方向每隔72度标记一个点。选择`POINT`工具，在圆上标记第一个点，并继续以72度递增标记剩余四个顶点。如果使用AutoCAD，也可以使用`DIVIDE`命令，通过输入5来自动等分圆周。### 连线形成五边形一旦五个顶点明确，最后一步是依次连接它们。返回命令行输入`POLYLINE`或直接选择`LINE`工具，根据标记的顺序逐点连线，最终形成正五边形。### 检查和修正绘制完成后，检查所有线段是否都准确对齐，以及长度是否符合给定的75单位。如果有偏差，可以使用`TRIM`、`EXTEND`或`STRETCH`等编辑工具进行微调，以保证精度。### 应用样式和图层在模板中合理应用不同的图层和线型样式可以使得五边形更加醒目易读。在页面右侧的“Layer Properties Manager”中建立新的图层，应用不同的颜色和线型样式，以区分五边形和辅助结构。### 保存图纸最后，确认所有部分均已完成并正确无误后，可以保存文件。在菜单中选择“File”->“Save As”，选择适当的格式（如.dwg）保存项目，以便日后查看或修改。通过以上步骤，您已成功在CAD软件中绘制出一个边长为75单位的正五边形。希望本说明能够帮助您更好地理解CAD绘图过程，并激发您进一步探索更多复杂的几何结构。
