本文将为您详细讲解如何在CAD中绘制一个精确的45度角。这是CAD新手的一个常见问题，因为在工程和设计领域，45度角常被用于创建对称设计、建筑图纸和机械组件。

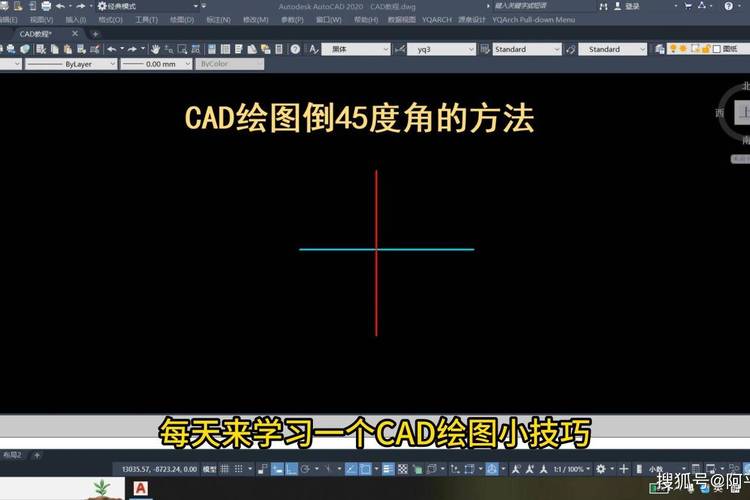

首先，我们需要了解**CAD软件**的基本功能。CAD，简称为计算机辅助设计，是一种可以使用计算机进行精确绘图和设计的软件。在开始绘制之前，确保您已经安装并打开了常用的CAD软件，如AutoCAD或其他兼容的绘图工具。接下来，设置工作环境中的基本单位是非常重要的步骤。通常情况下，您需要选择合适的**单位系统**，如公制或英制，并根据项目的需求进行调整。在CAD中，这是通过命令窗口或菜单选项来完成的。在AutoCAD中，可以通过输入“UNITS”命令来设置这个选项。在对话框中选择所需的单位，以确保所有测量值均以一致的单位显示。执行完以上步骤后，便可以开始绘制45度角的步骤。在CAD软件中，通常有两种主要方法来绘制**斜线**：直接绘制法和极轴追踪法。### 直接绘制法1. **选择直线命令**：在绘图工具栏上，点击直线工具，或者在命令行中输入“LINE”并按下回车键激活直线命令。 2. **指定起始点**：单击绘图区域中的任意一点，作为您斜线的起始点。3. **输入长度和角度**：在命令行中，您可以直接输入斜线的长度与角度。输入方式为@长度<角度。例如，如果需要一条长度为100的线，并且要呈45度角，则输入“@100<45”，然后按回车即可完成斜线的绘制。### 极轴追踪法1. **激活极轴模式**：该模式允许您在画布上沿着设定的角度进行绘制。在AutoCAD中，可以通过快捷键“F10”来激活极轴追踪模式，或在状态栏中找到并点击相应图标。2. **设置极轴追踪角度**：右键点击状态栏中的极轴按钮，然后选择“设置”。在弹出的对话框中，将增量角度设置为45度。这一步骤保证您每次进行绘制时都能自动捕捉到45度的角度。3. **绘制线条**：激活直线命令，选择起始点后，您只需移动光标，让其自动锁定到最近的45度极轴方向，再指定所需线段的长度即可。### 应用示例在实际应用中，45度角常用于创建**梯形结构**、连接管道的拐角或设计屋顶斜面。在建筑平面图中，屋顶边缘的斜面经常需要按照一定的坡度进行绘制，这时45度角能够提供简单又美观的解决方案。在机械设计中，两根轴之间的支撑架经常也需要45度的角度以保证最佳的稳定性和强度。在完成绘图之后，不要忘记使用**标注工具**为您的线条添加注释。CAD软件通常提供多种标注方式，如水平、垂直或倾斜标注。添加适当的标注不仅能增强图纸的可读性，还能减少未来设计调整时的误差。最后，为了确保绘制的角度和长度符合标准建议保存文件，并保持图层整洁。使用CAD的图层管理功能，可以为不同类型的图形元素分配特定的图层，从而更加便捷地进行编辑和查看。通过以上步骤，您便能熟练地在CAD软件中绘制出精确的45度角。无论您是初学者还是有经验的用户，掌握这些技巧都将大大提高您在CAD设计中的效率和准确性。希望这篇说明能够帮助您在实际项目中更好地应用这些知识。
