本文将详细讲述如何在3Dmax中提取多边形中的线条。这一过程对于需要进行模型的进一步细化和编辑非常重要，尤其是在创建复杂形状时。通过使用3Dmax中的工具，我们可以从现有的多边形模型中精确地获取所需的线条信息，从而帮助设计师对模型进行更好的操作和调整。

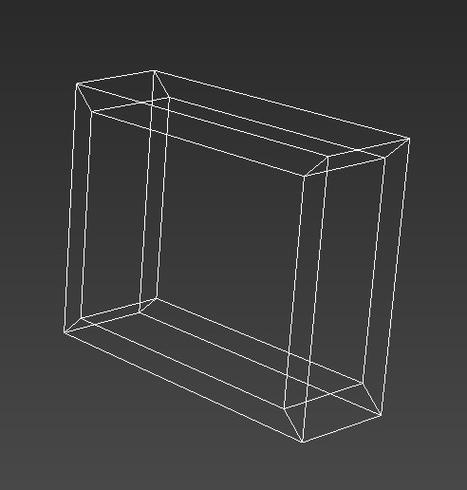

提取**多边形**中的**线条**是许多3D建模项目中的关键步骤。3Dmax作为一个强大的三维建模软件，为用户提供了多种工具和方法来实现这一目的。下面，我们逐步探索如何高效且准确地执行这一操作。首先，打开你的3Dmax软件，并载入你需要处理的3D模型。在进入细节步骤之前，确保你对模型的整体结构有一定的了解，这样会大大提高后续处理的效率。### 转换为可编辑多边形为了提取**线条**，首先需要确保对象被转换为可编辑多边形（Editable Poly）。在3Dmax中，选择模型，右键点击并在快捷菜单中选择“转换为可编辑多边形”。这一步将使得之后的操作更加容易，因为我们将直接与多边形的边缘和顶点进行交互。### 选择线框模式接下来，建议切换到**线框模式**以便更清晰地观察模型的边缘。按下键盘上的“F4”键，将显示模型的线框视图。这种视图下，你可以更好地定位和选择你想要提取的线条。### 使用边级别进行选择一旦切换到可编辑多边形状态，你可以在修改面板上看到多个不同的子级别选项，比如**顶点**（Vertex）、**边**（Edge）、**面**（Face）等。选择“边”（Edge）子级别，这允许你直接选择和编辑模型中的各个边。### 提取所需的线条在选择界面的“边”模式下，开始选择你希望提取的边。如果你需要选择整圈的边，可以使用3Dmax中提供的“环选择”（Ring）或“循环选择”（Loop）工具，这些会帮助快速选中成组的边。### 创建新的样条线当你选中了所有需要提取的边后，下一步就是将它们转换为样条线（Spline）。在“编辑几何体”的子菜单中，有一个叫做“创建形状”（Create Shape from Selection）的选项。点击这个选项后，会弹出一个对话框，请选择“线性”（Linear）或“光滑”（Smooth）以决定新样条线的曲线类型。通常，“线性”适用于直线段，而“光滑”适合于需要圆滑过渡的线条。### 确认并命名新样条线确认创建后，你现在有了一个独立的样条线对象，可以单独编辑和使用。请在场景管理器中给该样条线一个易于识别的名称，以便日后可能需要再次调整或使用。### 后续编辑你可以根据需要继续对新生成的样条线进行调整，通过调整顶点、添加修饰器等，使其更符合项目需求。此时，样条线已成为一个独立的对象，不再受原始多边形模型的限制。总结而言，在3Dmax中，从多边形中提取线条是一项简单但非常实用的技术。熟练掌握后，可极大提高建模效率和结果精度。此外，利用这一方法，你可以更加灵活地操控模型的几何信息，为其他设计元素提供辅助支持。这也是为何各类3D设计工程师在项目中广泛依赖该技术的原因之一。
