在现代建筑行业中，信息化和数字化正在重塑设计和施工的方式。其中，Building Information Modeling（BIM）成为了建筑设计、施工和管理的核心技术。而Autodesk Revit作为市场上最流行的BIM软件之一，已经成为建筑师、工程师和承包商的首选工具。

## 什么是BIM？

在深入学习Revit之前，有必要了解BIM的基本概念。BIM，即建筑信息模型，是一种通过数字化手段集成和管理建筑项目数据的过程。它不仅涉及3D建模，还包括时间、成本、性能和运营等维度的信息管理。BIM为项目的全生命周期提供支持，从最初的概念设计到施工再到后期维护。

## Revit在BIM中的角色

Revit是由Autodesk公司开发的一款专门用于BIM的综合性软件。在Revit中，用户可以创建精确的建筑3D模型，并将这些模型与其他参与者分享，从而提高协作效率。Revit的最大优点在于其参数化设计能力，即任何设计变化都能自动更新到整个模型中，确保信息的一致性。

### 1. Revit的界面和基础操作

#### 界面介绍

熟悉Revit的用户界面是掌握该软件的第一步。Revit的界面采用功能区的设计，其中所有的命令和工具都被直观地组织分类。

- **快速访问工具栏**：包含一些常用的命令，如新建、打开、保存和撤销。

- **功能区**：分为不同的选项卡，每个选项卡内有相关的工具组，例如“建筑”、“结构”、“添加”和“注释”等。

- **项目浏览器**：显示当前项目的视图、图纸、家庭和组等等。用户可在此处切换工作视图。

- **属性面板**：展示当前选定元素的所有可编辑属性。

#### 基本操作

掌握一些基础操作是使用Revit的门槛：

- **选择和编辑对象**：单击对象进行选择，双击可进入编辑模式。使用“Tab”键可以在重叠的对象间切换选择。

- **导航视图**：可通过鼠标滚轮放大或缩小视图，按住鼠标中键拖动则可平移视图。

- **创建基础构件**：利用“建筑”选项卡，您可以绘制墙体、门窗、楼板等基本构件。

### 2. 创建和管理BIM模型

在Revit中，创建一个完整的BIM模型需要经过几个关键步骤：

#### 项目设置

在开始建模之前，项目的基础设置非常重要。这包括定义项目单位、设置标高和轴网等。

- **项目单位**：通过“管理”选项卡下的“项目单位”来调整长度、面积、体积等单位。

- **标高**：创建标高是建筑建模的起点。在“建筑”选项卡下选择“标高”，并在立面视图中绘制。

- **轴网**：在平面视图中，使用“建筑”选项卡下的“轴网”工具创建。

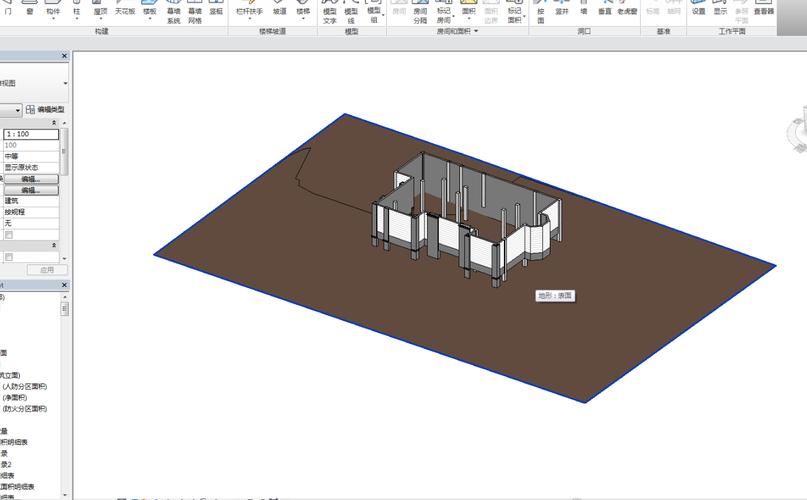

#### 模型构建

模型构建是BIM的核心任务，主要通过放置和编辑建筑构件来完成。

- **墙体构建**：选择“建筑”选项卡下的“墙”，然后在平面视图中绘制。通过类型选择器设定墙的类型，如承重墙或非承重墙。

- **门窗放置**：在墙体上放置门窗可以通过选择相应工具，并单击墙体位置来确定。

- **楼板和屋顶**：使用“楼板”和“屋顶”工具，在楼层平面和屋顶视图中绘制轮廓。

#### 模型验证与分析

在模型构建完成后，需要对模型进行一系列的验证与分析以确保准确性。

- **碰撞检测**：结合Navisworks等软件，对模型进行碰撞检测，以发现并解决潜在的冲突问题。

- **能效分析**：利用Revit自带的分析工具进行日照分析、能耗模拟等。

- **文档输出**：通过创建视图模板、图纸列表和打印设置，将模型信息转化为可交付的施工图纸。

### 3. 高级技巧与协同作业

#### 参数化设计

Revit中独特的参数化设计功能使得复杂项目的协调变得更加简单。用户可以定义参数化族，通过修改参数，自动生成不同尺寸和形态的构件。

- **创建族**：在“文件”菜单中选择“新建”->“族”，根据需要选择合适的族模板。

- **添加参数**：在族编辑器中，使用“添加参数”按钮，为模型添加灵活的参数控制。

#### 协同设计

Revit支持多用户协作功能，多人可以同时在一个项目上工作，这一功能被称为“工作共享”。

- **创建中央文件**：将项目保存为中央文件，允许用户在各自的本地副本上工作。

- **同步和更新**：定期同步本地文件与中央文件，确保团队成员间的信息一致性。

## Revit的未来和发展方向

随着技术的不断发展，BIM和Revit也在快速演进。未来的趋势包括更深度的信息集成、更智能的分析和决策支持，以及更广泛的行业应用。例如，基于云计算的协同设计、虚拟现实（VR）和增强现实（AR）的集成应用等。作为一名建筑专业人士，持续学习和适应这些新技术对于保持竞争力至关重要。

## 总结

掌握Revit不仅仅是学习一项软件技能，更是掌握一种新的工作方法论。通过本文，我们不仅从界面和基础操作出发探讨了如何使用Revit进行BIM建模，还深入探讨了高级参数化设计和协同作业的重要性。在现代建筑行业中，精通Revit将帮助您在激烈的市场竞争中脱颖而出，为您的职业生涯开辟新的篇章。
