本文概述：在现代设计与工程领域中，CAD（计算机辅助设计）软件被广泛应用于创建各种复杂的图纸和模型。多段线是一种常用的绘图工具，能够帮助用户绘制由多个线段或弧组成的连续线条。通过合理使用CAD创建多段线，可以极大提高设计效率与精度。

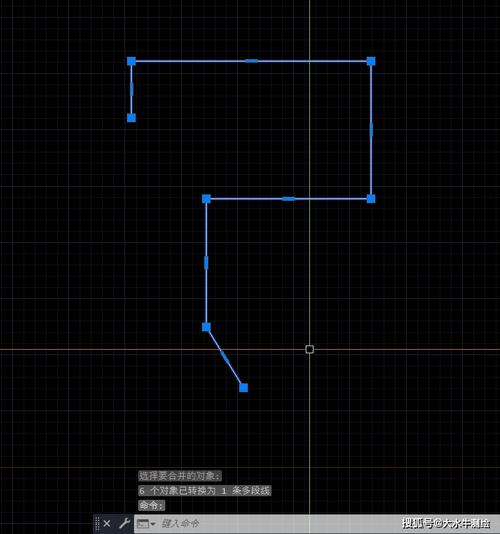

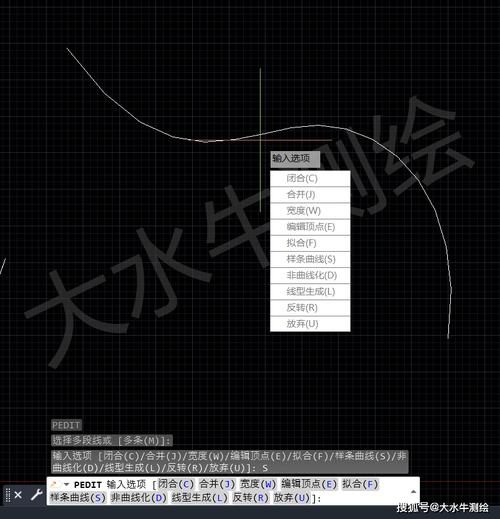

了解CAD的基本命令和操作是生成多段线的基础。在绝大多数CAD软件中，多段线功能往往被称为“Polyline”，它允许用户在一次操作中绘制由多个直线段或圆弧段连接而成的实体。接下来，我们将详细讲解如何使用CAD软件生成和编辑多段线，并探讨一些能增加工作效率的小技巧。首先，你需要启动你的CAD软件并开始一个新项目。通常在软件界面的上方或者侧边栏会有一个工具栏，其中包含了创建多段线的选项。选择相应的**h3**Command**h3**（命令），如输入"PL"来启动多段线命令。触发该命令后，软件会提示你指定多段线的*初始点*。完成初始点的设置后，你可以通过不断点击以确定每一个顶点，进而形成多段线的路径。在此过程中，你可以选择通过输入**h3**Coordinates**h3**（坐标）的方式来更精确地定位。具体来说，你可以在命令行输入特定的X、Y值，这对制作要求高精度图纸的工程图尤为重要。当多段线的某些部分需要呈现曲线状态时，可利用相关命令将当前的直线段转换为**h3**Arc**h3**（弧）。这一操作通常通过键入“A”并按Enter进行切换。当界面提示你定义弧的中心点和半径时，这就意味着你正在添加一个新的弧段。一旦完成所有的线段和弧段，当你准备闭合多段线时，你可以通过输入“C”即闭合命令，使起点与终点自动连接。如此一来，原本未封闭的多段线即可变为一个完整的封闭图形。或者通过手动操作，将最后一个点移动到最初始的位置，也能达到同样的效果。如果你需要对已经生成的多段线进行修改，CAD提供了强大的编辑功能。选择你要编辑的多段线对象，并找到**h3**Edit**h3**（编辑）选项，你可以对其进行拉伸、缩短、旋转等操作。同时，也可拆分或合并不同的多段线，通过这些灵活的编辑方式，实现更加复杂多变的设计方案。此外，掌握使用不同的**h3**Layer**h3**（图层）进行作图也是非常重要的。在复杂项目中，合理做好图层管理不仅能使设计结构清晰明了，也便于后期编辑与调整。你可以为每个多段线分配不同的图层属性，如颜色、线型及加粗，以便于区分不同的设计元素。值得一提的是，某些高级CAD软件还提供了**h3**Parametric**h3**（参数化）设计能力，使得多段线可以根据改变的参数自动调整。这一功能对于重复性较高的任务尤其有效，通过预先设定的规则，减少人工干预，提高效率。综上所述，在CAD中生成和编辑多段线的过程虽然看似繁琐，但熟练掌握之后，不仅能提升个人的绘图技巧，也能够更好地满足项目需求。无论是在建筑设计、产品制造还是其他需要精细图形的领域，多段线都是不可或缺的重要工具。不断练习和探索新的功能，将使你的设计工作更加专业和便捷。
