本文将详细介绍CAD中的Fillet命令及其使用方法。Fillet命令是计算机辅助设计（CAD）中常用的一种命令，它可以用来在两条相交的线段之间创建圆角。此命令在设计中具有非常重要的作用，能够使得连接线条的过渡更加平滑，同时在很多机械、建筑等工程设计中也发挥着不可或缺的作用。本文将为大家解析Fillet命令的基本概念、常用操作及注意事项，帮助读者更好地理解并运用这一工具。

Fillet命令概述

Fillet命令是CAD中用于创建圆角的一种工具。它的主要作用是将相交的两条直线或多边形边缘之间连接的角度转换为一个圆形过渡，以使连接更为流畅。在许多工业设计和工程图纸中，Fillet命令常用于连接两个线段或两条边缘，避免尖锐的转角，使得设计看起来更加精致和符合实际需求。

如何使用Fillet命令

在CAD中使用Fillet命令非常简单，通常只需要通过几个步骤就能完成圆角的创建。首先，可以通过输入`FILLET`命令或点击工具栏中的Fillet图标来启动该命令。接下来，用户可以选择需要连接的两条线段，系统将自动计算并生成一个圆角。用户也可以通过设置圆角的半径，来调整圆角的大小。

设置Fillet命令的半径

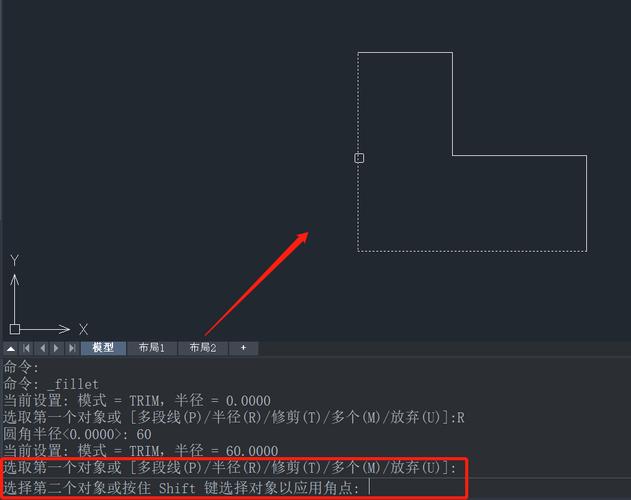

Fillet命令的一个重要特性就是可以自定义半径，这对于不同的设计需求至关重要。用户可以通过输入半径值来控制圆角的大小。如果不输入半径，CAD默认创建一个半径为0的圆角，即直接连接两个线段形成一个锐角。要更改半径，只需在命令行中输入`R`并指定一个值，然后继续选择两条线段即可。设置半径后，命令将自动应用于所选的线段，创建一个符合需求的圆角。

Fillet命令的常用选项

除了基本的圆角功能，Fillet命令还提供了其他一些选项，可以使设计更加灵活。最常用的选项之一是“链条”（Chain）选项。当用户需要在一条连续的多边形边缘上创建多个圆角时，可以启用链条选项。此时，系统会自动将之前的圆角与下一个边进行连接，从而连续生成多个圆角。此外，还可以选择“保持半径”选项，确保不同角度的连接都保持相同的半径。

Fillet命令的高级应用

Fillet命令不仅可以用于两条直线之间的圆角生成，还能应用于其他复杂的几何体设计中。在创建多边形、矩形或其他形状时，Fillet命令也能够根据需要生成合适的圆角。对于不同的设计风格和功能要求，用户可以根据不同的设计需求，调整圆角的类型和半径，从而使设计更加符合实际情况。

Fillet命令的应用场景

Fillet命令广泛应用于机械、建筑、电子等各个行业的设计中。在机械设计中，Fillet命令常用于连接零件的边缘，避免由于尖锐角度带来的应力集中。在建筑设计中，Fillet命令则被用于连接墙面或楼层之间的过渡，创造更加平滑的过渡效果。在电子设计中，Fillet命令也用于PCB板的布线，减少电路过渡的不规则性，提高电路的稳定性和美观性。

注意事项

虽然Fillet命令在CAD中应用广泛，但在使用过程中也需要注意一些细节问题。首先，创建圆角时要确保所选线段相交，否则系统无法计算圆角。其次，对于复杂的图形，用户需要注意圆角的半径不要过大或过小，避免影响整体设计的美观与实用性。此外，在使用链条选项时，用户需要确保所有线段的连接顺畅，否则可能导致圆角不连贯或出现错误。

总结

总的来说，Fillet命令是CAD中一个非常重要的功能，它能够为设计图纸中的线条或边缘提供平滑的过渡效果，避免过于尖锐的角度。无论是在机械设计、建筑设计还是电子设计中，Fillet命令都有着广泛的应用。通过灵活运用Fillet命令，设计师能够创造出更加符合实际需求和美观要求的设计作品。在使用Fillet命令时，掌握正确的操作技巧和选项设置，将大大提升工作效率和设计质量。```
