引言

近年来，BIM（Building Information Modeling，建筑信息模型）技术在建筑行业中得到了广泛的应用和推广，而Autodesk Revit则是其中最为流行和强大的工具之一。Revit的出现彻底改变了建筑设计、施工和管理的方式，它不仅提高了设计效率，还优化了资源配置和工程管理。因此，掌握Revit软件已经成为现代建筑师必备的技能之一。本教程旨在通过详细的讲解和实例操作，带领读者从入门到精通掌握Revit建筑设计的各个方面。

第一部分：初识Revit

1.1 Revit简介

Autodesk Revit是一款专为建筑信息建模而开发的软件，集成了建筑设计、结构设计、电气设计和管道设计等多种功能，通过一个统一的模型进行数据管理。Revit具有可视化、参数化和协同工作等特点，是实现BIM技术的核心工具。

1.2 安装与环境设置

在正式开始使用Revit之前，首先需要完成软件的安装，并对工作环境进行基本设置。以下步骤详细介绍如何进行安装和环境配置：

- 下载安装包并运行安装程序。

- 根据提示完成软件安装。

- 启动软件，进入用户界面设置，包括单位设置、显示样式和快捷键等。

1.3 界面介绍

了解Revit的用户界面对高效的使用至关重要。Revit的界面包括：

- 应用菜单栏：位于界面的左上角，用于打开、保存和导出项目文件。

- 快速访问工具栏：提供常用命令，如保存、撤销和重做。

- 功能区：包含多个选项卡，每个选项卡下有相应的工具和命令。

- 视图窗口：显示当前项目的不同视图，如平面图、立面图和三维视图。

- 属性面板和项目浏览器：显示选定元素的属性，管理项目中的所有视图和图纸。

第二部分：基础建模

2.1 创建项目

在Revit中，创建一个新项目是进行任何设计工作的第一步。我们可以通过以下步骤创建一个新的建筑项目：

- 打开Revit，选择“新建”项目。

- 选择适当的模板，根据项目需求定制模板内容。

- 设置项目的基本参数，包括项目名称、位置和基准点等。

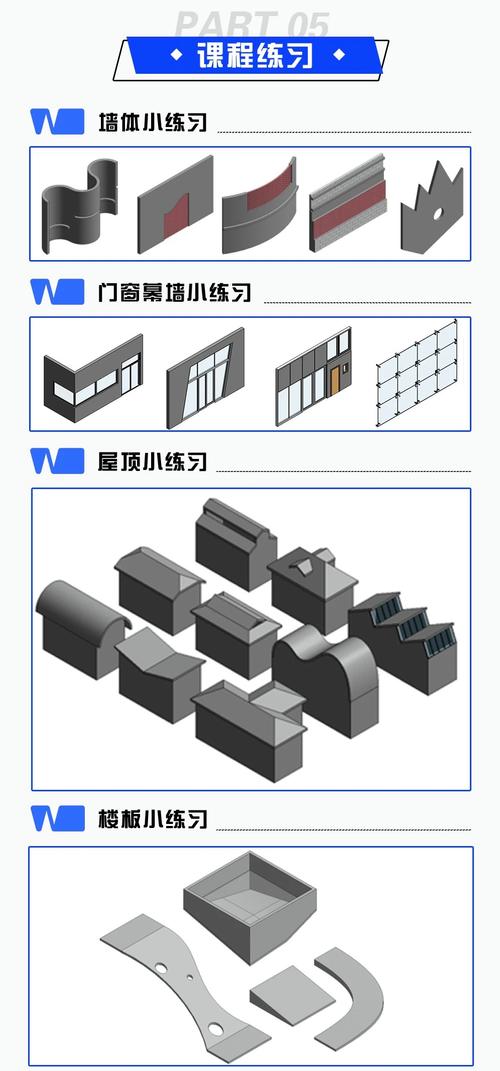

2.2 绘制墙体

墙体是建筑物的主体构件，在Revit中绘制墙体的方法如下：

- 选择“建筑”选项卡下的“墙”工具。

- 从属性面板中选择墙类型和高度。

- 在视图窗口中通过点击和拖动来绘制墙线。

2.3 添加门窗

门窗是墙体上的开口，是不可或缺的建筑元素：

- 选择“建筑”选项卡下的“门”或“窗”工具。

- 从库中选择合适的门窗族。

- 点击墙体上的位置放置门窗，调整大小和位置。

2.4 绘制楼板和屋顶

楼板和屋顶是建筑物的重要组成部分：

- 楼板：选择“建筑”选项卡下的“楼板”工具，绘制楼板边界，然后点击“完成”。

- 屋顶：选择“建筑”选项卡下的“屋顶”工具，可以使用边界绘制或拉伸创建屋顶。

第三部分：高级建模

3.1 创建自定义族

对于复杂和特定的建筑元素，Revit提供了创建自定义族的功能：

- 打开“新建”>“族”。

- 选择合适的族模板，如公制窗模板。

- 使用参考平面、形状编辑工具等来定义族的几何形状。

- 添加参数并进行测试，使族更加灵活。

3.2 使用群组和组件

群组和组件功能可以大大提高建模效率和模型的灵活性：

- 群组：选择多个元素后右键选择“群组”，方便整体移动和修改。

- 组件：通过“建筑”选项卡下的“组件”工具，放置预先定义好的建筑元素。

3.3 阵列和镜像

阵列和镜像工具帮助快速复制和排列模型元素：

- 阵列：选择元素后单击“修改”选项卡下的“阵列”工具，选择线性或径向阵列类型，设置数量和间距。

- 镜像：选择元素后单击“修改”选项卡下的“镜像”工具，选择镜像轴，完成对称复制。

第四部分：视图与图纸

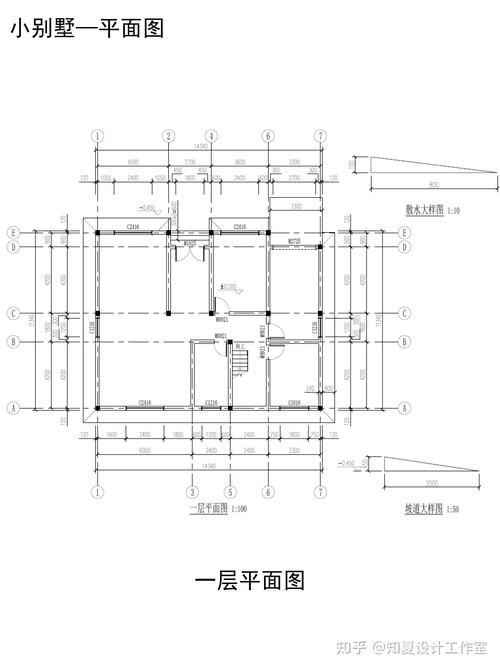

4.1 创建平面图

平面图是建筑设计的基础视图，可以通过以下步骤创建：

- 在项目浏览器中右键点击“平面图”，选择“新建”，设置标高和平面范围。

- 使用视图控制栏中的工具调整平面图显示，如隐藏对象或切换显示模式。

4.2 创建立面图和剖面图

立面图和剖面图提供建筑物外观和内部构造的详细信息：

- 立面图：在“视图”选项卡中选择“立面”，放置立面符号，自动生成立面图。

- 剖面图：选择“视图”选项卡中的“剖面”，指定剖切线位置，自动生成剖面图。

4.3 标注和注释

在图纸中添加标注和注释，确保施工人员能够准确理解设计：

- 尺寸标注：选择“注释”选项卡下的“尺寸标注”，点击两点或更多点进行标注。

- 文本注释：选择“注释”选项卡下的“文本”，在图纸上点击放置文本框，输入注释内容。

第五部分：协同工作与管理

5.1 工作分集和中央文件

在大型项目中，多个团队成员需要协同工作，可以利用工作分集和中央文件功能：

- 工作分集：在“协作”选项卡中启用工作分集，划分不同工作区域。

- 中央文件：创建中央文件并同步，确保每个团队成员的工作进展及时更新。

5.2 检查冲突

为了避免施工中的问题，进行冲突检查非常重要：

- 选择“协作”选项卡下的“干涉检查”工具，设置检查规则，查看结果并解决冲突。

5.3 导出和打印图纸

完成设计后，需要导出和打印图纸以供提交和施工：

- 导出：选择“文件”菜单下的“导出”为DWG或IFC格式，以便在其他软件中查看。

- 打印：调整打印设置，包括纸张大小、比例和打印范围，确保输出图纸符合要求。

结语

通过本教程，我们系统地介绍了Revit的基本操作和高级功能，从创建项目、基础建模、到高级建模及视图管理，最后到协同工作和项目管理。希望读者通过本教程能够全面掌握Revit建筑设计的技巧，提升自身在实际项目中的应用能力。Revit作为BIM技术的核心工具，其功能还在不断完善和拓展，持续学习和探索，将帮助您在建筑设计领域取得更多的成就。
