### 一、Revit简介

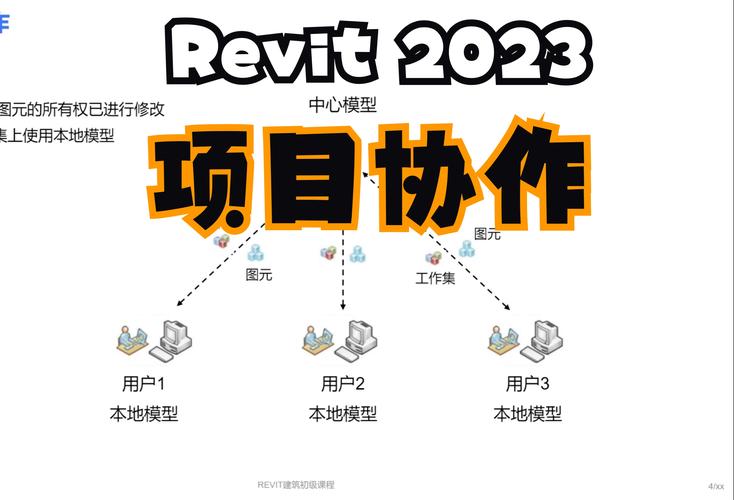

Revit是一款由Autodesk公司开发的BIM（建筑信息建模）软件，专门用于建筑设计、结构设计、机电设计等领域。Revit的优势在于它能生成含有丰富信息的建筑模型，并且允许多个专业团队在同一平台上协作。Revit不仅能够进行二维平面图的绘制，还能生成详细的三维模型，帮助设计师从不同角度查看和分析项目，优化设计效果。

### 二、Revit中创建3D模型的基本步骤

#### 1. 创建新项目或打开现有项目

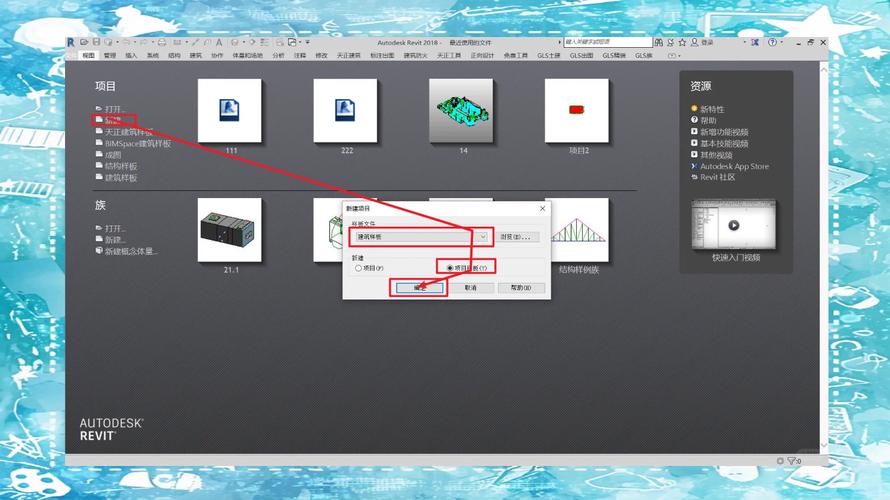

首先，我们需要启动Revit并创建一个新项目，或者打开一个现有的项目。在“开始”界面，选择“新建”来创建一个新的项目文件。如果是修改已有的项目，则选择“打开”并浏览到项目文件所在位置。

#### 2. 设置项目模板和单位

Revit提供了多个不同的项目模板，通常我们选择与项目类型相匹配的模板（例如建筑模板、结构模板或机电模板）。选择好模板后，还需要设置项目的单位，例如长度、角度等，确保项目的设计精度符合要求。

#### 3. 使用建筑构件工具绘制基本形状

Revit提供了多种工具来绘制建筑构件，以下是一些常用的构件和绘制工具：

- **墙体**：墙体是Revit项目中最基础的构件之一。通过“建筑”选项卡中的“墙”工具，可以绘制各种类型的墙体，包括内墙、外墙、隔墙等。绘制时，可以设置墙体的厚度、材质和高度。

- **楼板**：楼板是建筑结构的一个重要部分。使用“楼层”工具，可以在指定的区域绘制楼板。楼板通常根据建筑的平面图来设计，也可以通过“推拉”操作来调整其高度和形状。

- **屋顶**：屋顶的设计通常需要根据建筑的功能和美学要求来决定。Revit中提供了多种屋顶样式，包括斜屋顶、平屋顶和单坡屋顶等。通过“屋顶”工具，可以快速绘制屋顶形状，并进行详细的调整。

- **窗户和门**：在墙体上添加窗户和门是3D建模的重要环节。通过“窗户”和“门”工具，用户可以选择不同样式的窗户和门，并将其放置到合适的位置。

#### 4. 创建和调整视图

Revit提供了多个视图类型，例如平面图、立面图、剖面图和3D视图。在创建3D模型时，通常需要设置3D视图，以便从不同的角度查看模型。通过“视图”选项卡中的“3D视图”工具，可以创建一个默认的3D视图，或者自定义视图的角度和显示方式。

#### 5. 使用族库和族创建工具

Revit的族（Family）功能是其3D建模的重要组成部分。族是指Revit中各种类型的构件，如窗户、门、家具、电气设备等。在“族”库中，用户可以选择现成的族，快速将其插入到项目中。此外，Revit还允许用户根据具体需求自定义族，例如创建一个自定义的窗户、门或者家具等。

#### 6. 设置材质和样式

在完成基本的三维建模后，下一步是为模型添加材质。Revit提供了丰富的材质库，包括木材、金属、混凝土、玻璃等。用户可以通过“材质”工具为墙体、楼板、屋顶等构件分配不同的材质，甚至可以自定义材质的纹理和颜色。这样，模型看起来更加真实和有层次感。

#### 7. 创建和配置光照

为了让3D模型更加真实，Revit允许用户设置光照效果。通过“渲染”功能，用户可以模拟不同的光照条件，例如白天、夜晚和室内照明等。此外，Revit还提供了渲染设置选项，可以调整渲染质量、光照强度、阴影效果等，以达到最佳效果。

#### 8. 导出和共享3D模型

完成3D模型后，Revit提供了多种方式来导出和共享模型。用户可以将3D模型导出为常见的文件格式，如FBX、OBJ、STL等，这些文件可以在其他软件中进一步编辑或用于展示。此外，Revit还支持与其他BIM软件的数据互通，例如Navisworks、SketchUp等。

### 三、Revit中常用的3D建模技巧

#### 1. 使用视图模板简化操作

视图模板是Revit中一个非常实用的功能。它允许用户保存视图的设置，并将其应用到其他视图中。通过使用视图模板，用户可以避免重复设置相同的视图参数，提升工作效率。

#### 2. 利用参照平面和约束精确建模

Revit中有参照平面和约束功能，可以帮助用户进行更精确的建模。参照平面是虚拟的平面，可以帮助用户定位和对齐建筑构件。约束功能则允许用户对构件进行精确的控制，例如设置尺寸约束、对齐约束等。

#### 3. 使用镜像和复制功能提高效率

Revit提供了镜像和复制功能，可以快速创建多个相同或对称的构件。例如，在绘制一座对称建筑时，可以使用镜像功能快速生成另一侧的墙体。复制功能也非常适用于需要重复放置的构件，如窗户和门。

#### 4. 自定义族库和使用族参数

Revit允许用户自定义族库，并为不同类型的族设置参数。通过创建自定义族和设置参数，用户可以更好地满足项目需求，并提升建模效率。例如，用户可以创建一个可调节大小的窗户族，或者一个带有可变材质的家具族。

### 四、常见问题及解决方法

#### 1. 如何处理Revit中的性能问题？

在Revit中，复杂的3D模型可能导致软件性能下降。为了解决这个问题，用户可以：

- **简化模型**：删除不必要的构件，或者将某些细节简化，以减轻模型的复杂度。

- **优化显示设置**：通过调整视图的显示设置，降低渲染效果，提高响应速度。

- **使用链接文件**：如果模型过于庞大，可以将部分构件放在独立的Revit文件中，通过链接方式插入到主项目中。

#### 2. 如何避免模型中的错误和冲突？

Revit提供了碰撞检查工具，可以帮助用户在建模过程中识别并解决构件之间的冲突。通过使用“冲突检测”功能，用户可以确保各个构件之间没有重叠或冲突，避免出现设计错误。

### 五、总结

在Revit中创建3D模型是一个复杂的过程，涉及到多个步骤和技巧。从项目设置到构件绘制，再到渲染与共享，每个环节都需要仔细操作。掌握Revit中的各种工具和功能，将有助于提高设计效率和模型精度。通过不断学习和实践，用户可以更好地利用Revit进行高质量的建筑设计和建模。
