本文概述：在CAD（计算机辅助设计）中绘制矩形修订云线是一项常见的任务，特别是在需要进行修改和标注时。本文将详细介绍如何在CAD软件中高效地完成这一操作，包括步骤和相关技巧。

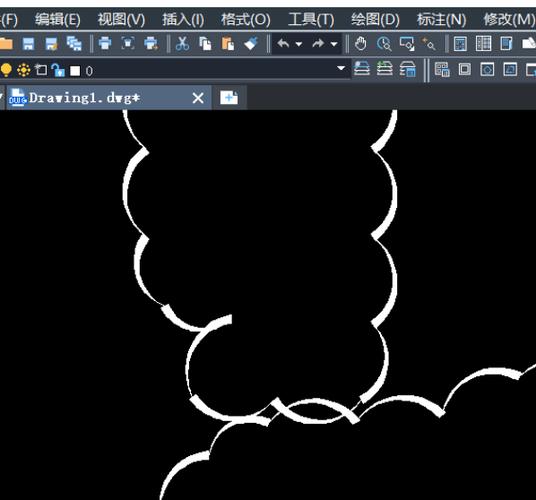

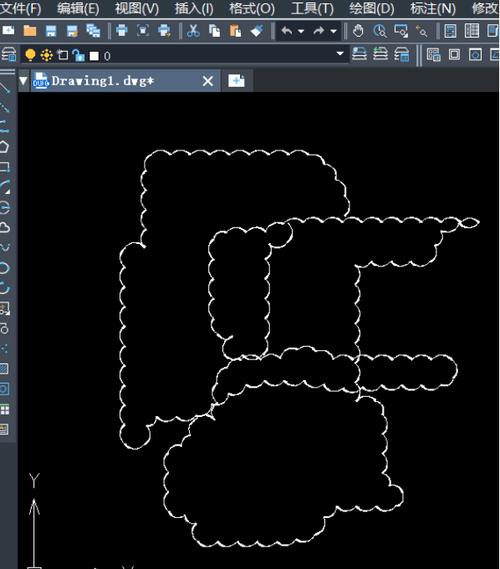

在CAD中，*矩形*修订云线的绘制方法非常简单，但却是一个重要的技能。它通常用于标记需要审查或已更改的区域，使这些部分更加显眼，从而减少审核和修正错误的概率。下面我们将分步骤讲解如何在CAD中绘制这种云线。首先，打开你的CAD软件，并确保你已经启动了一个新项目或者打开了你希望进行修改的文件。确保界面处于正常工作状态，所有工具栏和命令行都是可见的。这有助于加快你的工作效率。1. **启动修订云线命令** 在命令行输入“REVCLOUD”，然后按回车键。这是启动修订云线命令的快捷方式。这个命令会提示你选择不同的选项来创建修订云线。2. **选择矩形选项** 当命令行出现各种选项时，输入“Rectangular”或选择相应的选项以开始绘制矩形修订云线。*矩形*选项将允许你通过定义两个对角点来创建一个四边形的修订云线。3. **定义第一个点** 使用鼠标左键点击图纸上的任意一点，这将作为矩形的第一个*顶点*。此点将被记录为起始点。4. **定义对角点** 移动鼠标光标到另一个位置，定义对角点，然后再次点击左键。这两个点会形成一个对角线，通过这条对角线，CAD会自动生成矩形修订云线。5. **调整云线的弧度** 默认设置下，修订云线的云朵可能会过大或过小。如果需要调整，可以在命令行进入“Arc Length”选项，通过设置最小和最大弧长来控制云线的波浪大小。这可以使你的修订云线看起来更加专业和符合标准。6. **完成修订云线** 一旦满意所绘制的矩形修订云线，按回车键确认并退出命令。到这里，你应该能看到修订云线已经清晰地标记在你的图纸上了。接下来，我们可以利用一些技巧来优化和美化我们的修订云线：**利用图层功能**为了让修订云线更加清晰，可以把它们放在一个单独的图层上。这样不仅可以单独控制其显示与隐藏，还能够方便后期的编辑和管理。创建一个新的图层，命名为“RevClouds”，并将当前图层切换到该图层，再进行修订云线的绘制。**颜色和线型的选择**根据实际需求，改变修订云线的颜色和线型也是一个不错的选择。例如，可以使用鲜红色来强调修改部分，或者使用虚线来区分不同类型的修改。**添加文本说明**在一些情况下，配合文字说明一起使用会让你的修订更加明确。你可以使用“Text”或“Mtext”命令在修订云线内外添加简短的说明，从而提高审查人员的理解效率。**轮廓框架补充说明**有时在复杂的图纸中，简单的修订云线可能不够直观。这时可以结合“Rectangle”命令，为修订云线添加一个明确的矩形框架，使其更加醒目。通过以上步骤和技巧，相信你已经掌握了在CAD中绘制矩形修订云线的方法。这不仅可以提高你的工作效率，还能使你的设计和修改过程变得更加流畅和规范。在日常的CAD操作中，不断的实践和总结经验，会让你成为一名更加专业的CAD设计师。无论是初学者还是有经验的用户，掌握这一技能都将为你的工作带来极大的便利。
