本文概述

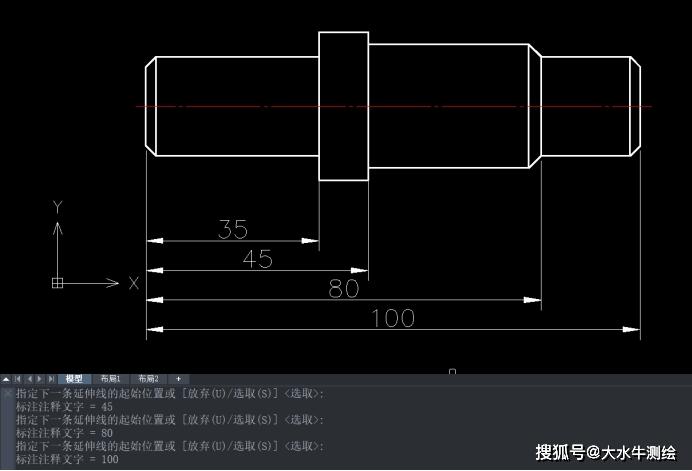

CAD（Computer-Aided Design）是一种广泛应用于工程、建筑、制造等领域的计算机辅助设计软件。基线标注是CAD中一个非常重要的功能，它可以帮助用户准确地进行尺寸测量和图纸绘制。本文将详细介绍如何在CAD中进行基线标注的方法和步骤。首先，我们需要了解什么是**基线标注**。**基线标注**是指从一个固定的基准点开始，连续测量多个尺寸的一种标注方式。它对于需要多个尺寸参考同一基准面的情况特别适用，可以避免累积误差，提高图纸的精确度。在CAD软件中，基线标注通常在“标注”功能下进行操作。要在CAD中进行基线标注，首先需要打开你的CAD项目文件，并保证你的工作区已经设置好所需的单位和比例。这是一个非常重要的步骤，因为错误的单位和比例设置会影响到你的所有测量结果。接下来，选择工具栏中的**标注**选项，一般这个选项通常表现为一个带有箭头的矩形框，点击后会出现下拉菜单。在出现的下拉菜单中，你会看到多种标注类型，如线性标注、对齐标注、角度标注等。我们需要选择其中的“基线标注”。选择基线标注后，软件会提示你选择一个**基准点**。这个基准点是所有后续测量的起点。使用鼠标点击图纸上的某个点，将其设定为基准点。在选择基准点时，需要注意它的位置是否合适，是否符合设计需求。接下来，系统会要求你选择第一个**尺寸点**，即从基准点开始的第一个测量点。再用鼠标选择图纸上需要的第一个测量点，系统会自动生成该点与基准点之间的尺寸标注。然后，你可以继续选择更多的尺寸点。每当你指定一个新的尺寸点，CAD软件会自动在该点和之前最近的尺寸点之间生成标注。这些尺寸标注将会依次排列，形成一个连续的标注链条。这样就完成了最基本的基线标注。通过调整基线标注的属性，你还可以进一步控制标注的显示效果。例如，你可以修改标注线的颜色、大小、字体等属性，使其更符合你的设计风格和需求。在大多数CAD软件中，这些属性一般在软件的属性面板或标注样式管理器中进行修改。除了上述基本操作外，CAD软件还提供了一些高级功能以增强基线标注的使用体验。例如，有些CAD软件允许你在某个尺寸点插入**分段标注**，即在原本的基线标注基础上，再添加一些细节标注，从而使图纸信息更加丰富。还有一些CAD软件提供了**动态标注**功能，即在移动尺寸点时标注自动更新，极大地方便了设计人员进行实时调整。总之，基线标注是CAD软件中一个非常强大的工具，掌握它不仅能提高你的设计效率，还能确保图纸的精确性。希望通过本文的讲解，你能够更好地理解和运用这一功能，为你的设计工作带来更高的便利和质量。
