在CAD2020中，圆角（FILLET）命令是一个非常常用且实用的工具，广泛应用于二维图形设计中。通过使用圆角命令，用户可以方便地在两条相交的直线或曲线之间添加圆滑的过渡曲线，使得连接部分更加平滑美观，同时也可以提高图形的设计精度和效果。本文将详细讲解CAD2020圆角FILLET命令的使用方法、参数设置以及一些常见的技巧和注意事项。

圆角命令的基本概念

圆角命令的作用是在两条直线或曲线的交点处插入一个圆弧，它可以使得硬直的交点转变为圆滑的过渡。在绘制机械零件、建筑图纸或其他需要精细连接的设计时，圆角命令尤为重要。它能够消除直线交接处的锐角，增加美观度和功能性。

使用圆角命令

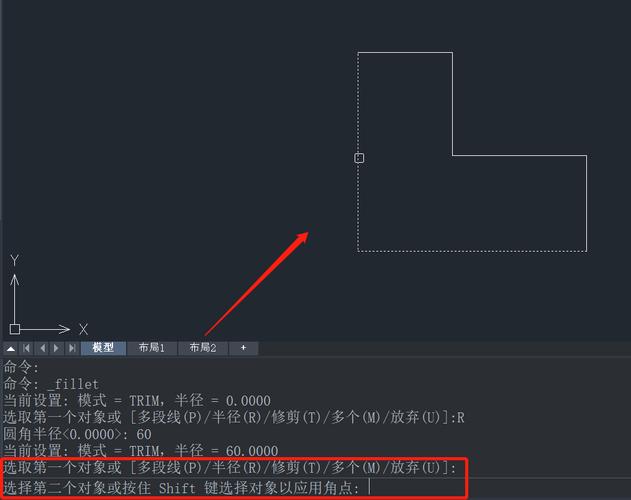

在CAD2020中，圆角命令的激活方式有多种。最常见的方式是点击“修改”工具栏中的“圆角”按钮，或者直接输入命令行中的“FILLET”命令。激活命令后，系统会提示用户选择两条需要圆角化的线段。

圆角半径的设置

在使用圆角命令时，最关键的一个参数就是圆角的半径。用户可以通过命令行输入半径值，或者在命令行提示框中选择指定的圆角半径。若不输入半径，默认情况下，CAD会自动使用当前的圆角半径值。在某些情况下，用户可能需要根据不同的设计需求设置不同的圆角半径，这时可以根据提示直接修改。

圆角命令的选项

CAD2020中的圆角命令不仅仅是简单的圆弧连接，还提供了一些其他的选项，允许用户根据需要进行更复杂的操作。以下是几种常见的选项：1. **多个圆角**：如果需要对多个交点进行圆角化，用户可以选择“多段”选项，这样CAD会自动依次处理多个交点，逐一添加圆角。2. **直线连接**：通过“直线”选项，用户可以设置是否在圆角的两条直线之间插入直线段，形成更具特定形态的设计。3. **圆形弧形连接**：如果需要在曲线与直线的交点处生成圆形弧形连接，用户可以使用“曲线”选项进行相应操作。

圆角命令的常见问题与技巧

在使用圆角命令时，可能会遇到一些问题。以下是几个常见问题和应对技巧：1. **圆角半径太大无法生成**：当设置的圆角半径过大，超出了两条线段交点的距离时，CAD系统可能无法生成圆角。此时，需要适当缩小半径，或者调整交点位置。2. **命令未反应**：有时候圆角命令执行后未产生预期效果，可能是由于选择的线段不符合要求，例如线段的交点不明确。建议检查线段是否正确相交，并确保两条线段的连接位置正确。3. **圆角效果不理想**：如果圆角生成后的效果不理想，可能是由于在输入半径时存在误差，或是选错了两条直线。可以使用撤销命令（Ctrl+Z）进行调整，并重新选择合适的参数。

圆角命令的高级应用

对于一些复杂的设计，用户可能希望更精确地控制圆角的形态。CAD2020的圆角命令提供了一些高级功能，允许用户在特定场合下获得更好的效果。例如，用户可以通过设定不同的半径值来实现渐变圆角效果，或者使用圆弧的圆心角来控制圆角的形状和大小。此外，圆角命令与其他命令的结合使用，比如“镜像”或“阵列”，可以进一步提升图形的设计效果。

圆角命令的小贴士

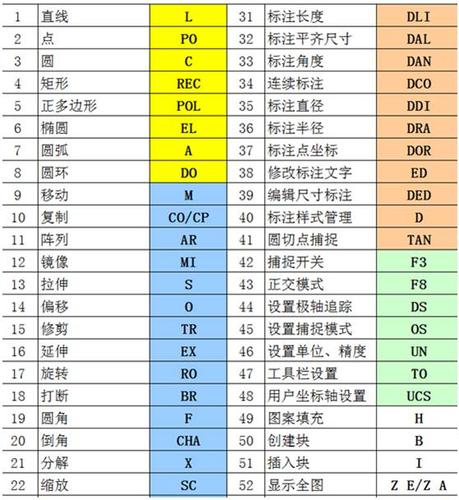

1. **快捷键的使用**：在进行频繁的圆角操作时，可以通过设置快捷键来提高效率。例如，可以将“FILLET”命令与常用的快捷键绑定，快速激活。2. **图形样式调整**：通过“图形样式”设置，可以调整圆角的显示效果，如线型、颜色等，使图形更加符合设计要求。3. **与其他命令的结合**：圆角命令可以与“延伸”、“修剪”或“倒角”等命令结合使用，以提高整体设计的精度和美观性。

总结

CAD2020中的圆角（FILLET）命令是一个强大的工具，它能够帮助设计师在图形中添加圆滑的过渡曲线，改善图形的美观性和功能性。通过理解其基本概念、命令选项和常见问题的解决方法，用户可以更高效地使用圆角命令完成各种设计任务。在实际应用中，灵活使用不同的选项和参数调整，将使得圆角命令的效果更加精准和多样。
