#### 1. 什么是Revit？

Revit是一款由Autodesk公司开发的建筑信息建模（BIM）软件，广泛应用于建筑、结构和机电（MEP）设计。与传统的CAD软件不同，Revit采用基于参数化建模的方法，允许用户创建智能建筑模型，并自动管理视图、明细表和图纸。

Revit的主要特点包括：

- **参数化建模**：所有元素均为智能对象，可自动更新调整。

- **信息整合**：每个模型包含建筑、结构、机电信息，实现多专业协同设计。

- **自动生成图纸**：平面图、立面图、剖面图、三维视图可自动同步更新，提高工作效率。

- **协同工作**：支持团队协作，多个设计师可同时在一个项目上进行工作。

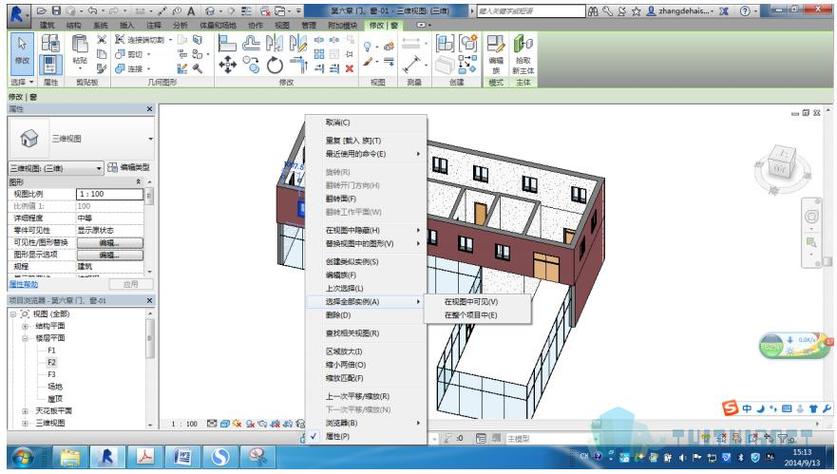

#### 2. Revit的基本界面介绍

进入Revit软件后，界面主要由以下几个部分组成：

- **功能区（Ribbon）**：位于界面顶部，包含各类操作工具，如建模、标注、视图管理等。

- **项目浏览器（Project Browser）**：左侧面板，列出所有视图、图纸、族等信息，便于组织管理。

- **属性（Properties）面板**：右侧面板，可查看和编辑选定元素的属性，如尺寸、材料等。

- **绘图区（Drawing Area）**：主工作区，用户可以在这里绘制和编辑建筑模型。

- **视图控制（View Control）**：用于调整显示模式，如二维视图、三维视图、隐藏线模式等。

#### 3. Revit建模入门

##### 3.1 创建项目

1. **新建项目**：打开Revit，点击“文件”→“新建”→“项目”，选择合适的模板文件（如建筑模板）。

2. **设置单位**：使用快捷键 `UN`，选择合适的单位（如毫米、米等）。

3. **保存项目**：点击“文件”→“另存为”→“项目”，选择存储路径。

##### 3.2 创建建筑元素

Revit的建模是基于“族（Family）”的，每个建筑元素（如墙、门、窗）都属于某个族。

1. **绘制墙体**

- 选择“建筑”→“墙”工具，指定类型（如混凝土墙、砖墙）。

- 在绘图区绘制墙体，可直接输入长度数值。

- 使用“修改”工具调整墙的对齐方式、长度等。

2. **添加门窗**

- 选择“建筑”→“门”或“窗”工具，从项目库中选择适合的族。

- 在墙上点击放置，使用“属性”面板调整尺寸和类型。

3. **创建楼板**

- 选择“建筑”→“楼板”工具，使用线框绘制楼板轮廓。

- 确保闭合轮廓后点击“完成”，楼板即可生成。

4. **添加楼梯和栏杆**

- 选择“建筑”→“楼梯”，在绘图区绘制楼梯起点和终点，系统会自动生成楼梯。

- 选择“栏杆”工具，沿着楼梯边缘放置栏杆，确保安全性和美观度。

##### 3.3 三维视图与剖面视图

- 使用快捷键 `3D` 可快速切换至三维视图，方便查看整体模型。

- 选择“视图”→“剖面”工具，在平面图中绘制剖切线，生成剖面图。

#### 4. Revit的BIM应用

##### 4.1 建筑信息管理

Revit不仅用于绘制建筑模型，还能存储大量建筑信息，如材料、构件编号、施工工艺等。这些数据可用于后续施工管理和运维管理，提高建筑全生命周期的管理效率。

##### 4.2 多专业协同

Revit支持建筑、结构、机电各专业协同工作。

- **建筑设计**：创建建筑主体，包括墙体、门窗、楼板、屋顶等。

- **结构设计**：定义梁、柱、基础等结构构件，确保建筑稳定性。

- **机电设计**：布置水管、电气、暖通系统，实现设备优化。

##### 4.3 施工图纸自动生成

Revit可以自动生成平面图、立面图、剖面图，并保持与模型同步更新，减少手动修改的工作量。

##### 4.4 施工模拟与碰撞检测

- **施工模拟**：利用Revit的“时间轴”功能，可模拟施工过程，提高工程可视化。

- **碰撞检测**：与Navisworks结合使用，可检测不同专业间的碰撞，提前优化设计。

#### 5. Revit的高级应用

##### 5.1 自定义族的创建

族（Family）是Revit的核心概念，用户可以创建自定义构件：

1. 选择“文件”→“新建”→“族”。

2. 选择适合的族模板（如门、窗、家具）。

3. 使用拉伸、旋转等工具绘制自定义形状。

4. 添加参数，如高度、宽度、材料等，使族更具灵活性。

##### 5.2 参数化设计

Revit允许用户创建具有参数化控制的模型。例如：

- 创建一个可调整高度的窗户：在“族编辑器”中添加高度参数，并在项目中动态调整。

- 利用公式进行计算：如楼梯踏步数量 = 层高 ÷ 踏步高度，Revit可自动计算并生成模型。

##### 5.3 Revit与其他软件的协同

- **Revit+Navisworks**：用于施工管理和碰撞检测。

- **Revit+SketchUp**：SketchUp创建概念设计，导入Revit进行深化设计。

- **Revit+AutoCAD**：可将CAD图纸导入Revit，辅助建模。

#### 6. 提高Revit效率的技巧

##### 6.1 快捷键使用

熟练掌握快捷键可极大提升工作效率，如：

- `WT`（窗口平铺）

- `VG`（可见性/图形覆盖）

- `EH`（隐藏元素）

- `VV`（视图可见性）

##### 6.2 视图模板

创建统一的视图模板，可快速应用到多个视图，保持图纸风格一致。

##### 6.3 族和明细表优化

- 预先创建常用族，提高建模速度。

- 使用明细表自动统计构件数量，减少人工计算误差。

#### 7. 结论

Revit是BIM设计的重要工具，掌握Revit的基本操作、建模技巧、BIM协同应用等技能，将极大提升建筑设计效率。通过不断实践与学习，用户可以从入门到精通，最终成为Revit高级用户，助力建筑行业的数字化转型。
