CAD2020偏移对象的优化方案

发布:中文网小编X 浏览:32人 分享
发布于:2025-02-19 11:00

CAD2020偏移对象的优化方案 - BIM,Reivt中文网

本文概述:在使用 CAD2020 进行设计和绘图时,偏移对象是一个非常常见且重要的操作。然而,在实际应用中,经常会遇到偏移对象带来的一些问题,如精度不够、线条重叠等。为此,我们需要对偏移对象进行优化,从而提高设计效率及精度。本说明将详细探讨 CAD2020 偏移对象的优化方案,以帮助用户更好地利用这一功能。

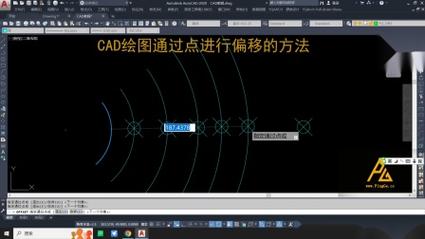

偏移对象(Offset Object)功能是 CAD 软件中一项非常实用的工具,广泛应用于建筑、机械、电子等众多工程领域。在 CAD2020 中,通过**偏移对象**可以迅速生成平行的线条、曲线或闭合面的复制,从而加快设计过程。然而,如果不合理地使用偏移功能,可能会导致一些问题。因此,有必要了解并掌握**优化偏移对象**的方法。首先,对于**偏移距离**的设定要尽可能精确。如果偏移距离不准确,会导致绘图误差传递,影响最终的设计质量。在输入偏移距离时,可以采用高精度的小数点设置,以确保偏移后的*对象位置*更精确。其次,针对复杂对象的偏移,可以选择**拆分对象**来处理。在偏移复杂形状,如曲线、多边形等时,CAD2020 提供了拆分功能,可以将复杂形状分解为简单部分,逐一偏移后再组合起来。这不仅能避免出现形变或重叠,还能方便后期的修改和调整。对于闭合区域的偏移,要特别注意内外偏移的方向。CAD2020 中提供了明确的内外偏移选项,可以通过点击对象的内侧或外侧来确定偏移的方向。这样可以有效防止偏移方向错误带来的设计问题。在进行偏移操作前,建议用户合理利用 **图层管理** 功能,将不同类型的对象放置在相应的图层上。这样,在偏移过程中,可以锁定不需要偏移的图层,避免误操作。此外,通过图层管理,还可以对偏移后的对象进行独立编辑和管理,提高整体设计的清晰度和可操作性。如果在偏移过程中出现**线条重合**的问题,可以使用 CAD2020 提供的修剪工具加以调整。修剪功能可以有效地删除多余部分,使偏移后的对象更加整洁。例如,在绘制道路或者管线等工程设计图纸时,避免线条之间的不必要交叉和重叠是非常重要的。另外,CAD2020 中的辅助工具如**捕捉模式**、**对象追踪**等也可以大大提高偏移操作的精度。捕捉模式可以帮助用户精确定位偏移起点和终点,而对象追踪功能则可以实时显示偏移对象的位置和角度。这些辅助工具可以结合使用,达到事半功倍的效果。除了上述方法外,使用**动态块**也是一种优化偏移对象的策略。动态块允许用户创建具有参数化功能的块,这样在偏移某些固定形状的同时,可以调整其参数,使偏移过程更加灵活和高效。例如,在建筑设计中,门窗等标准组件可以制作成动态块,之后只需调整参数即可实现多次快速偏移。最后,为了保证设计质量,还应该经常检查并**更新软件版本**。CAD2020 不断发布新的补丁和更新包,这些更新通常会修复已知问题并优化各种功能。保持软件处于最新状态,可以充分利用新增的优化功能,提高工作的便捷性和可靠性。总之,通过以上几种方法和技巧,我们可以显著优化 CAD2020 的偏移对象功能。从精确设定偏移距离到合理使用图层管理,再到借助辅助工具和动态块,以及及时更新软件版本,这些措施都能帮助用户在设计过程中更高效、更精确地完成偏移操作。希望本文所述的优化方案能够为广大 CAD 用户提供有效的帮助。
