# Revit软件教程大全丨新手必备流程与插件技巧详解

Revit软件教程大全丨新手必备流程+插件技巧全解 - BIM,Reivt中文网

近年来,建筑信息建模(BIM)技术在全球建筑行业中的应用越来越广泛,而Revit作为Autodesk公司推出的一款领先的BIM软件,在设计、建筑和施工领域中发挥着极其重要的作用。它不仅能够帮助用户构建精准的三维模型,还能实现高效协作、简化工作流程,从而大幅度提升项目生产力。如果你是一名刚接触Revit的新手,那么本篇文章将为你提供一份系统的学习指南,涵盖核心工作流程以及实用的插件技巧。

---

## 一、新手入门:认识Revit和基本操作

### 1. 什么是Revit?

Revit是由Autodesk开发的一款集设计、文档编制和建模于一体的BIM工具。它的特点是基于参数化建模技术,可以利用单一的建筑模型生成不同视图(如平面图、立面图、剖面图等),并且所有视图和数据实时联动更新。这种功能让Revit成为建筑设计师、结构工程师和机电工程师的理想工具。

#### Revit的主要功能模块:

- **建筑设计**:创建房屋、楼层平面、墙、窗、楼梯等建筑元素。

- **结构设计**:建立柱、梁、钢结构、基础等结构构件。

- **机电设计(MEP)**:设计管线系统如暖通空调、电气管道、给排水等。

- **渲染与可视化**:通过材质贴图和灯光效果呈现逼真的模拟场景。

---

### 2. 初学者必知界面布局

现在我们来熟悉一下Revit的主界面。打开软件后,你会看到以下几个关键部分:

- **快速访问工具栏(Quick Access Toolbar):**

位于左上角,包括常用命令(如保存、撤销等)。

- **功能区(Ribbon):**

界面的顶部区域包含多个标签页,每个标签页下都有相关工具,如“建筑”、“结构”、“注释”等。

- **属性面板(Properties Panel):**

显示选定对象的属性,可编辑尺寸、材料等参数。

- **项目浏览器(Project Browser):**

列出所有视图、图纸、族和链接文件,是管理项目的核心。

- **绘图区(Drawing Area):**

中央显示具体模型,支持二维和三维视角切换。

---

### 3. 基础工作流程:从零开始创建一个简单项目

为了让大家迅速入门,我们以一个两层小别墅为例,逐步讲解如何使用Revit完成模型的创建。

#### 第一步:设置项目

1. 打开Revit,选择“新建项目”。

2. 在弹出的窗口中,选择模板文件(一般推荐选择`建筑模板`)。

3. 设置单位:点击“管理”→“项目单位”,根据需要修改长度、面积等单位(比如米或毫米)。

#### 第二步:创建基础平面

1. 在“建筑”选项卡中,选择“墙”工具。

2. 在绘图区域单击定义墙的起点,然后拖动鼠标绘制一段墙,使用ESC键退出该命令。

3. 打开“属性面板”,可调整墙高、厚度和类型。

#### 第三步:添加门窗

1. 点击“建筑”→“门”,然后在模型中选择合适位置插入门。

2. 同样,点击“窗”工具,将窗户加入每一面外墙。

3. 如果内置族不满足需求,可以点击“加载族”(Load Family)下载更多门窗样式。

#### 第四步:创建楼板和楼层

1. 选择“楼板”工具,用矩形框选区域定义楼板。

2. 在“属性面板”中调整楼板厚度和材质。

3. 添加二层楼:复制已有的墙和外轮廓,通过水平标高(Level)切换到二楼。

#### 第五步:屋顶设计

1. 点击“屋顶”工具,根据提示选择“按边”或“拉伸”方式创建屋顶。

2. 调整坡度;你可以右键单击屋脊,设置斜率或者取消坡面。

#### 第六步:导出视图或生成施工图

1. 创建剖面视图:在“视图”中点击“剖面”,然后在模型区域拉动切割线。

2. 创建透视图:切换到3D视图,进行旋转查看并检查细节。

3. 通过“打印”功能直接导出PDF格式的施工图,也可输出DWG文件与其他软件协同。

---

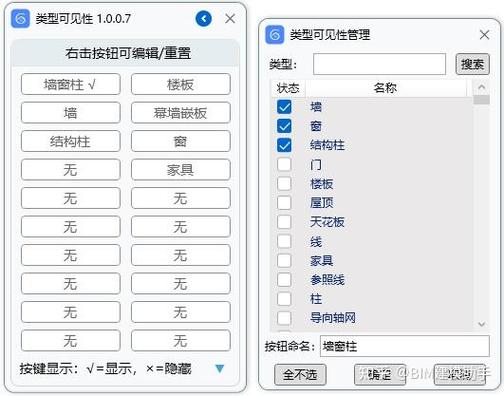

## 二、插件及效率工具:提高工作效率的秘籍

除了Revit自带功能,还有许多第三方插件能够进一步增强Revit的功能。下面我们列出一些实用的插件,并说明对应的使用场景。

### 1. Dynamo:高级参数化设计工具

Dynamo是Revit的可视化编程插件,用于处理复杂的参数化建模任务。即使没有编程基础,你也可以通过拖放节点轻松地搭建逻辑网络,以自动化繁琐的任务。

#### Dynamo使用案例:

- 批量创建建筑构件,比如按照Excel文件导入100个标注点生成柱子。

- 自动优化建筑外形,生成具有艺术性曲线的幕墙。

---

### 2. Enscape:实时渲染与虚拟现实

Enscape是一个快速渲染和VR展示工具,专门为Revit设计。有了它,你只需点击几次,就能在真实的光照环境中查看你的设计。

#### 使用方法:

1. 安装后,Enscape会整合到Revit Ribbon工具栏。

2. 进入3D视图,点击“开始Enscape”,即可启动实时渲染模式。

3. 可通过VR设备如Oculus Rift进一步体验设计成果。

---

### 3. Revit Connection Monitor(团队协作工具)

这个插件可以让团队成员实时掌握模型的变更情况。当多人协作时,它会提醒其他用户哪些地方被修改过,以便更新工作内容。

#### 场景适用:

- 大型建筑项目,多个设计团队间需要并行修改共享模型。

---

### 4. BIMLink:数据管理神器

Ideate BIMLink是一款用于Revit数据管理的插件。它允许用户将模型数据(比如房间信息、构件ID)导出到Excel文件中编辑,再导回至Revit中。

#### 典型用途:

- 清晰管理多个版本的墙体编号和房间名称。

- 快速生成详细的材料清单或报表。

---

### 5. PyRevit:脚本自动化工具

PyRevit是一个面向初学者的免费脚本平台,主要用于创建快捷菜单和自动执行重复任务。Python语言驱动,非常易学。

#### 常见自动化任务:

- 快速编号房间。

- 查找并批量替换错误标记。

---

## 三、进阶技巧:避免常见误区

在使用Revit过程中,新手常常会遇到一些问题,这里总结了几点解决方案:

1. **误区:忘记保存项目文件。**

- 解决:养成随手按Ctrl+S的习惯,并设置自动保存频率。

2. **误区:模型文件过大,运行缓慢。**

- 解决:定期清理未使用的族文件,压缩文件大小。

3. **误区:未合理设置工作集。**

- 解决:大型团队协作时,务必启用“工作共享”功能。

4. **误区:出图比例失控。**

- 解决:确保图纸上字体、标记、符号的大小符合标准。

---

## 四、总结

Revit是一款功能强大的BIM建模工具,不仅拥有丰富的功能模块支持建筑全生命周期设计,还提供了诸多可扩展插件以应对特殊需求。对于新手而言,重点是打好基础,逐步熟悉其工作流程和插件应用。同时,多练习实际项目场景,有助于理解Revit的独特思路和操作逻辑。

Revit软件教程大全丨新手必备流程+插件技巧全解 - BIM,Reivt中文网

希望本篇文章能够帮助你快速上手Revit,从建模到出图乃至高效协作都游刃有余。无论你是建筑专业学生还是设计从业者,只要不断学习和探索,相信很快你就能在BIM领域脱颖而出!
