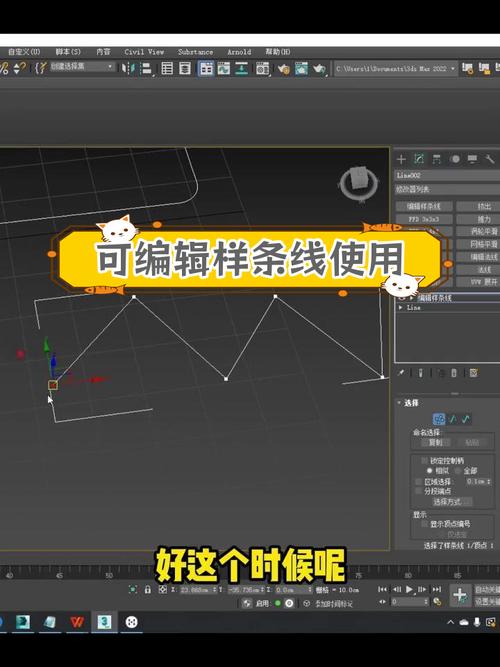

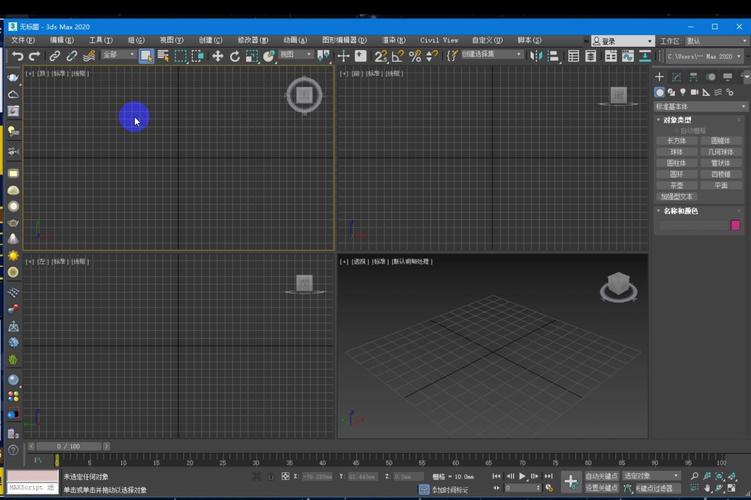

在3Dmax中创建和编辑闭合样条线是一个非常重要的基础技能，尤其是在进行复杂模型的设计时。闭合样条线不仅可以用来创建二维形状，还可以通过修改产生三维对象。下面我们将详细说明如何在3Dmax中设置闭合样条线，并讨论一些常见的问题及解决方法。首先，我们需要了解什么是样条线。样条线是一种用于创建曲线的几何结构，由控制点定义。这些控制点决定了曲线的形状和位置。当一个样条线的首尾相接时，我们称之为闭合样条线。在3Dmax中，样条线工具可以在“创建”面板的“图形”类别下找到。1. **创建样条线**：打开3Dmax后，进入“创建”面板，选择“图形”，再选择“样条线”。然后，你可以选择不同类型的样条线工具，比如**线（Line）**、**矩形（Rectangle）**、**圆形（Circle）**等。这里我们以“线”为例。2. **绘制样条线**：点击“线”工具后，在视图区点击以设置起始点，然后继续点击以添加更多的顶点。当你想关闭样条线时，只需将最后一个顶点与第一个顶点重合即可。即使你没有手动闭合它，后续仍然可以通过修改器进行调整。3. **修改样条线**：绘制完样条线后，可以在右侧的“修改”面板中对其进行编辑。选择你刚绘制的样条线，在“修改”面板中展开“**细分**”列表，你可以看到具体的顶点和边。通过选中顶点并移动它们，可以调整样条线的形状。如果你的样条线尚未闭合，可以在“**几何体**”部分找到“闭合样条线”选项，勾选此选项即可完成样条线的闭合。4. **变更样条线属性**：调整样条线的形态和属性是必要的操作。你可以使用各种工具，例如**贝塞尔曲线**、**样条曲线**以及其他调整工具，修改样条线的曲率和形状。此外，在样条线的参数部分，你还可以设置样条线的厚度、类型和插值方式。5. **应用修改器**：一旦样条线闭合，你可以应用各种修改器对样条线进行进一步处理。例如，“**挤出**”修改器可以让样条线生成一个三维的轮廓；而“**倒角剖面**”修改器则可以生成复杂的三维形状。这些修改器会大大丰富你的设计表现力，并且可以根据实际需要进行调节。6. **多段样条线**：在一些情况中，你可能需要在同一个样条线对象中包含多个闭合的样条线段。这时候，你可以使用“附加”功能，将多个样条线组合成一个对象。在“修改”面板中，选择一个样条线，然后使用“附加”功能选择其他样条线，它们便会合并到一起，形成一个多段样条线。7. **修正平滑度**：有时候，闭合样条线的顶点过多，会导致曲线不够光滑。这时可以使用“优化”工具，通过减少顶点的数量来获得更为平滑的曲线。同时，“焊接顶点”功能也非常实用，它可以将相近的顶点合并，使样条线更加整洁。通过以上步骤，你已经能够在3Dmax中成功创建和编辑闭合样条线了。在实际应用中，这些技术可以帮助你创建更为复杂和精确的模型。不论是建筑设计、产品造型还是动画制作，闭合样条线都是不可或缺的工具。理解和掌握上述技巧后，不妨多做练习，以加强你的技能。希望本文对你有所帮助，享受创作的过程吧！
