Revit是一款功能强大的建筑设计软件，广泛应用于建筑、结构和机电工程领域。通过本文，你将学习到有关Revit的一些核心概念以及许多实用的技巧和秘籍，这些知识将帮助你迅速提高在Revit中的设计效率和质量。

#### 一、初识Revit

##### 1. 什么是Revit？

Revit是Autodesk公司开发的一款建筑信息建模（BIM）软件，主要用于建筑设计、工程分析和施工图绘制等领域。Revit的显著特点包括其参数化建模能力、智能对象（如墙壁、楼板、门窗等）以及多专业协同工作功能。

##### 2. Revit的用途

Revit可以用于：

- **建筑设计**：创建建筑的三维模型，并从模型中生成平面图、立面图和剖面图等。

- **结构设计**：进行结构分析和设计，包括钢筋混凝土、钢结构等。

- **机电设计**：设计暖通空调系统、水管布置、电气系统等。

- **项目管理**：通过BIM技术整合项目各阶段的信息，改进项目协调和管理。

#### 二、界面介绍和基本操作

##### 1. 界面布局

Revit的用户界面分为以下几个主要部分：

- **应用菜单**：位于左上角，包括创建新项目、打开现有项目、保存和打印等基本命令。

- **快速访问工具栏**：常见命令的快捷入口，如保存、撤销、重做等。

- **功能区（Ribbon）**：按不同功能模块划分的工具选项卡，每个选项卡包含相关的工具和命令。

- **属性面板**：显示当前选择对象的属性，可以在此编辑对象的参数。

- **项目浏览器**：列出当前项目的所有视图、族、标高、构件等，用于项目管理和导航。

- **绘图区**：主要工作区域，用于创建和编辑模型。

##### 2. 基本操作

- **选择对象**：单击鼠标左键选择对象，按住Shift键可多选，按住Ctrl键并单击可取消选择。

- **移动/复制对象**：使用Move或Copy命令，选择基点并拖动对象到目标位置。

- **旋转对象**：使用Rotate命令，选择旋转中心点并指定旋转角度。

- **调整视图**：滚动鼠标滚轮可以缩放视图，按住中键拖动鼠标可以平移视图。

#### 三、快速创建建筑模型

##### 1. 创建标高和轴网

标高和轴网是建筑设计的基础。首先在“平面视图”中设置标高和轴网：

- **添加标高**：选择“标高”工具，点击绘图区设置标高高度，并可通过拖动调整位置。

- **绘制轴网**：选择“轴网”工具，点击绘图区绘制轴线，可以手动输入长度和角度。

##### 2. 墙体的创建

使用“创建墙体”工具，可以快速定义和修改墙体：

- **选择墙类型**：在“属性”面板中选择预定义的墙类型，如外墙、内墙等。

- **绘制墙体**：在平面视图中点击起始点，并拖动光标至终点，通过输入具体数值精确定位。

##### 3. 添加门窗

门窗是建筑设计的重要组成部分，Revit提供了丰富的门窗族库：

- **插入门窗**：选择“门”或“窗”工具，从族库中选择对应的门窗类型，在墙体上点击插入。

- **调整位置**：通过“对齐”工具或直接拖动调整门窗的位置，可在属性面板中修改尺寸和样式。

##### 4. 楼板和屋顶的创建

楼板和屋顶的创建方法类似，可以通过草图模式绘制：

- **创建楼板**：选择“楼板”工具，在绘图区绘制楼板的轮廓线，确认后生成楼板。

- **创建屋顶**：选择“屋顶”工具，可以根据需要选择坡屋顶或平屋顶，绘制完成后生成屋顶。

#### 四、高级建模技巧

##### 1. 参数化设计

参数化设计是Revit的一大亮点，通过设置参数可以轻松修改模型：

- **定义参数**：在“族编辑器”中为构件添加参数，如长度、高度、材质等。

- **应用参数**：在项目中修改参数值，模型将自动更新，减少重复劳动。

##### 2. 自定义族创建

除了预设族，用户还可以创建自定义族：

- **族模板选择**：选择合适的族模板，如家具、灯具等。

- **绘制模型**：在族编辑器中使用绘图工具创建模型，添加必要的参数和约束。

- **载入项目**：完成后将族载入项目，进行进一步编辑和应用。

##### 3. 多专业协作

Revit支持多专业协作，提高团队协同工作效率：

- **链接文件**：将结构工程和机电工程文件链接到建筑文件中，进行综合协调。

- **冲突检测**：使用“冲突检测”工具，发现并解决不同专业间的冲突问题。

##### 4. 渲染与表现

为了更好地展示设计效果，Revit提供了强大的渲染功能：

- **设置材质**：为模型赋予不同的材质和纹理，提高视觉效果。

- **照明设置**：添加光源和自然光，模拟真实环境中的光影效果。

- **渲染图像**：使用Revit自带的渲染引擎或第三方渲染插件生成高质量的效果图。

#### 五、项目管理与输出

##### 1. 图纸集管理

图纸集是项目交付的重要组成部分，Revit提供了灵活的图纸管理工具：

- **创建视图**：包括平面图、立面图、剖面图、详图等，通过“视图”选项卡创建。

- **布置图纸**：将视图拖动到图纸标题栏，调整位置和比例，添加标注和说明。

- **打印输出**：设置打印样式和纸张大小，导出为PDF或其他格式。

##### 2. 数据共享与协同

Revit支持多种数据共享方式，方便与团队成员和外部合作方共享信息：

- **导出文件**：支持多种文件格式，如DWG、IFC、NWC等，方便与其他软件交换数据。

- **云协同**：利用BIM 360等云端服务，实现实时协作和数据共享。

#### 六、提高效率的秘籍

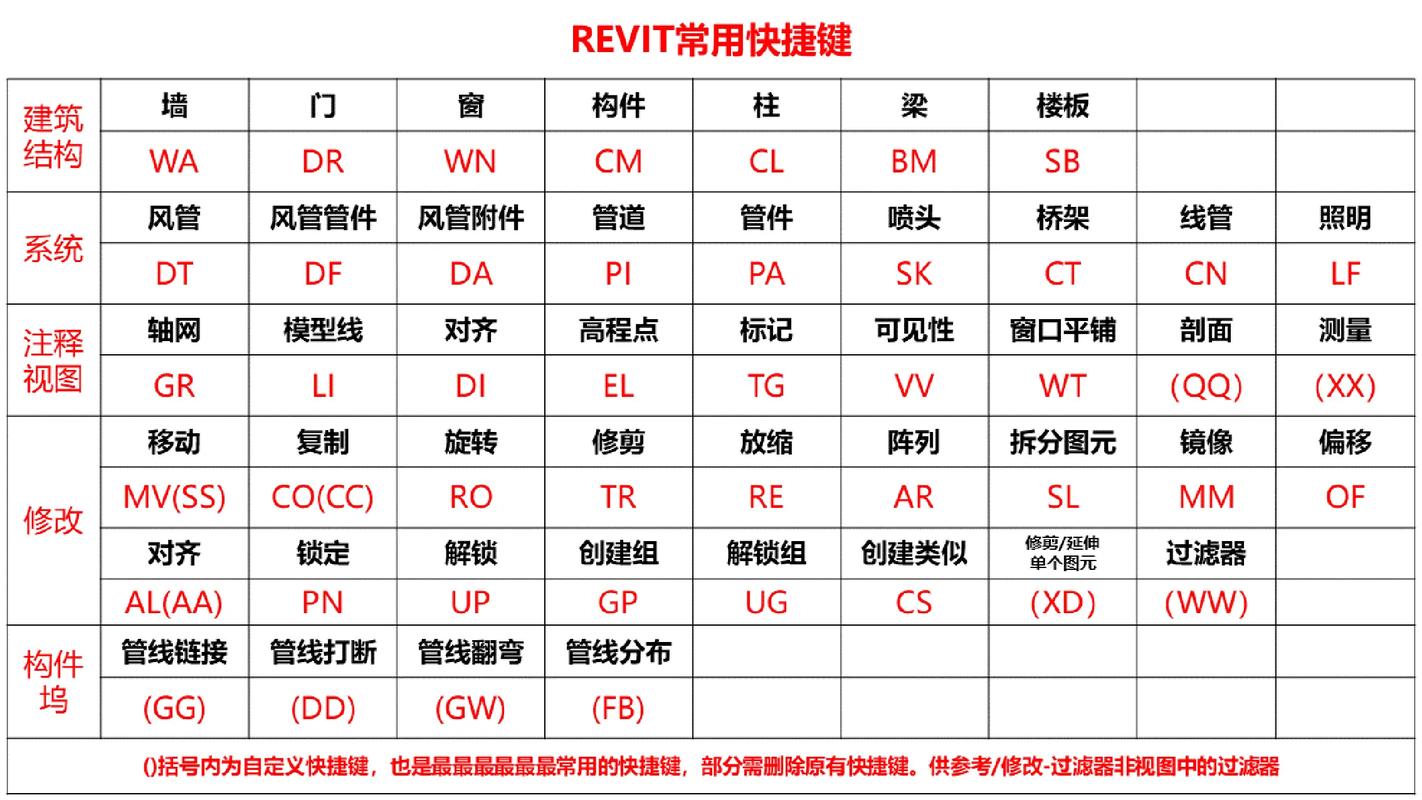

##### 1. 快捷键使用

熟练掌握快捷键可以大大提高工作效率：

- **常用快捷键**：如Ctrl+C（复制）、Ctrl+V（粘贴）、Ctrl+Z（撤销）等。

- **自定义快捷键**：通过“选项”中设置自定义快捷键，优化个人工作流程。

##### 2. 模板与样板

合理使用模板和样板可以提高项目启动速度：

- **项目模板**：创建包含常用设置的项目模板，如标高、轴网、视图样式等。

- **视图样板**：定义不同视图类型的样板，如建筑平面图、结构图等，统一视图样式。

##### 3. 批量操作

Revit提供了许多批量操作工具，减少重复性工作：

- **批量修改**：使用过滤器和选择集，批量修改多对象的属性。

- **组与阵列**：利用组和阵列工具，快速创建重复性构件，提高建模效率。

总结：

通过本文的学习，你应该已经掌握了一些Revit的基本操作、高级建模技巧以及提高效率的秘籍。Revit作为一款功能强大的BIM软件，其应用前景广阔。希望你能够在实际项目中灵活运用这些技巧，不断提高自己的设计水平。
