**引言**

建筑信息模型 (Building Information Modeling, BIM) 是建筑业的一项革新技术，它不仅仅是传统二维图纸的数字化版本，更是集成了多维度信息的综合平台。Autodesk Revit 作为目前最流行的BIM软件之一，受到了广大设计师和工程师的青睐。本文将全面介绍如何在Revit中进行BIM建模，并分享实用的技巧和建议。

## 一、Revit的基本概念和界面

### 1. 什么是Revit？

Revit 是由 Autodesk 开发的集成式建筑设计软件。它使得建筑设计可以在一个单一的文件环境中完成，并且能够在不同的工作阶段提供一致性的数据支持。这种全程覆盖的优点，使得Revit成为建筑、工程和施工领域不可或缺的工具。

### 2. Revit的主要功能模块

Revit 提供以下几大功能模块：

- **建筑设计（Architecture）**：用于制作建筑物模型和生成各类建筑设计图纸。

- **结构设计（Structure）**：用于创建和分析建筑物的结构系统。

- **机电设计（MEP）**：用于设计并协调机械、电气和管道（MEP）系统。

### 3. 界面介绍

Revit 的界面主要分为以下几部分：

- **快速访问工具栏**：包含常用操作如保存、撤销等。

- **功能区（Ribbon）**：根据不同的工作内容显示不同的选项卡和命令。

- **项目浏览器**：组织和管理项目中的所有视图、图层和族。

- **属性窗口**：显示当前选择对象的属性，便于修改和编辑。

## 二、初始设置与基础操作

### 1. 新建项目

启动 Revit 后，可以通过“文件”菜单选择“新建”，然后在弹出的对话框中选择合适的模板（如建筑模板、结构模板等），设置好单位和标准后即可开始新的项目。

### 2. 模型创建的基本要素

#### 2.1 标高和轴网

- **标高（Levels）**：定义建筑模型的高度参考，用于规划楼层位置。

- **轴网（Grids）**：提供水平和垂直的参考线，帮助定位结构构件和房间布置。

在“建筑”选项卡下，可找到“标高”和“轴网”的工具，通过这些工具可以在立面和平面视图中绘制相应的参考线。

#### 2.2 墙体、门窗和楼板

- **墙体（Walls）**：在“建筑”选项卡中选择“墙”，再设定具体参数（如高度、厚度、材质等），在视图中点击并拖动即可画出墙体。

- **门窗（Doors/Windows）**：同样在“建筑”选项卡下，可以选择“门”或“窗”命令，在墙体上插入相应的门窗族。

- **楼板（Floors）**：使用“楼板”工具绘制房间的地面结构。

### 3. 详图设计

Revit 不仅可以创建基本的3D模型，还能深入细节，为每个构件添加详细信息。例如：

- **加入装修材质**：在“材质”面板中选择合适的材质并应用到模型表面。

- **添加装饰构件**：例如踢脚线、护墙板等，以增强模型的真实感。

## 三、高级建模技巧

### 1. 创建自定义族

#### 1.1 族的概念

族（Family）在 Revit 中是非常重要的概念，它类似于其他CAD软件中的块或组件。通过使用自定义族，用户可以大大提高建模的效率和灵活性。

#### 1.2 创建步骤

- **打开族编辑器**：在“文件”菜单中选择“新建族”。

- **选择族模板**：根据实际需求选择合适的族模板（例如门、窗、家具等）。

- **创建和编辑族参数**：定义族的参数，如尺寸、材质等，确保族在项目中的可调性。

- **载入项目**：完成族编辑后，可以将自定义族载入到项目中进行使用。

### 2. 参数化设计

Revit 支持参数化设计，这意味着设计师可以通过调整参数动态改变模型的形态。以下是一些关键的参数化设计技巧：

- **定义参数**：如长宽高、角度等，通过参数约束模型的几何关系。

- **公式驱动**：使用公式来控制多个参数之间的依赖关系，提高模型的智能化程度。

### 3. 协同工作

#### 3.1 工作共享

工作共享允许多个用户同时在一个Revit项目中工作，从而提高团队协作效率。可以通过以下步骤实现：

- **启用工作共享**：在“协作”选项卡中选择“启用工作共享”。

- **创建中央文件**：将项目保存在网络共享的位置，作为中央文件。

- **用户同步**：各用户从中央文件创建本地副本，进行修改后同步回中央文件。

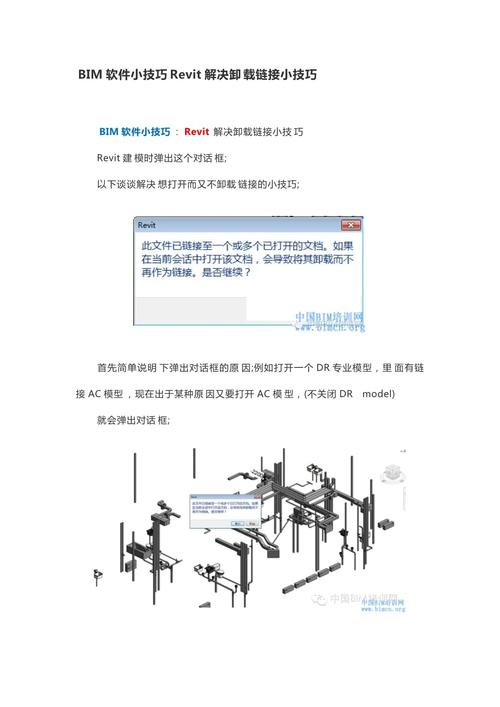

#### 3.2 疑难解答

- **冲突检测**：使用Revit中的检查工具，可以发现并解决设计中的潜在冲突。

- **版本控制**：务必保持中央文件和本地文件的版本一致，避免数据丢失。

## 四、项目输出与展示

### 1. 视图管理

Revit 提供了多种视图类型，包括平面图、立面图、剖面图、三维透视图等。用户可以通过这些视图详细展示项目情况。同时，合理的视图管理也有助于项目的组织和导航。

### 2. 图纸排版与打印

- **图纸布局**：在“视图”选项卡中使用“图纸”工具，将各个视图拖放到图纸上，进行布局和标注。

- **打印设置**：设置打印选项，如比例、纸张大小等，然后生成PDF或直接打印。

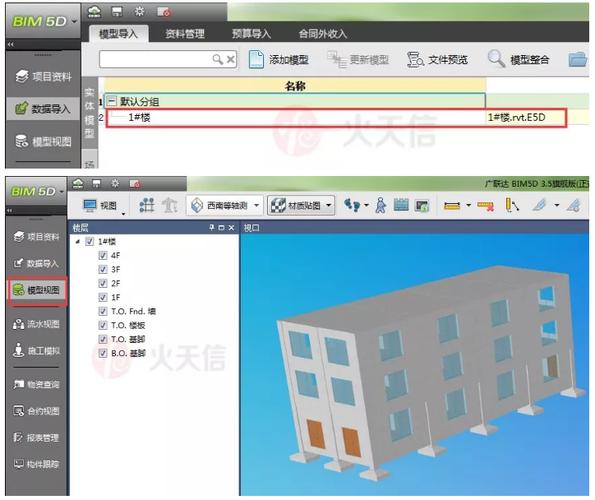

### 3. 导出与共享

Revit 支持将项目导出为多种格式，以便于在其他软件中继续工作或展示：

- **导出DWG/DXF**: 用于AutoCAD等CAD软件的兼容。

- **导出IFC**: 用于在不同BIM软件间进行数据交换。

- **导出图像和动画**: 生成高质量的静态图片或动态漫游视频，方便展示和汇报。

## 五、实用技巧与建议

### 1. 快捷键使用

Revit支持大量的快捷键组合，熟练掌握这些快捷键可以大大提高建模效率。例如：

- **WT**: 窗口平铺

- **TL**: 细线模式

- **ZR**: 区域缩放

### 2. 插件和扩展

借助第三方插件和扩展，Revit的功能可以进一步拓展。例如：

- **Dynamo**: 一个图形编程工具，增强Revit的参数化设计能力。

- **Enscape**: 实时渲染和虚拟现实插件，帮助快速生成高质量的渲染效果。

### 3. 不断学习和更新技能

BIM技术发展迅速，不断提升自己的技能是保持竞争力的关键。建议经常参加相关培训、研讨会和论坛，与同行交流最新的行业动态和技术心得。

## 结语

Revit 是一种强大的工具，能够极大地提高建筑设计和施工的效率。在这个教程中，我们详细介绍了在Revit中进行BIM建模的基本流程和高级技巧。希望通过本文的指导，读者能够更好地掌握Revit的使用方法，提高自己的建模能力，并在实际项目中取得成功。
