CAD2019用户坐标系简介

发布:中文网小编X 浏览:32人 分享
发布于:2025-02-16 16:00

本文概述

在CAD2019中,用户坐标系(UCS, User Coordinate System)是允许用户定义和操作的坐标系统,这是计算机辅助设计中的一个重要工具。通过灵活使用UCS,设计师可以方便地在不同的平面和角度上进行绘图和编辑,这大大提高了工作效率和准确性。在这篇说明文章中,我们将详细介绍CAD2019用户坐标系的基本概念、功能、使用方法以及其在实际应用中的优势。

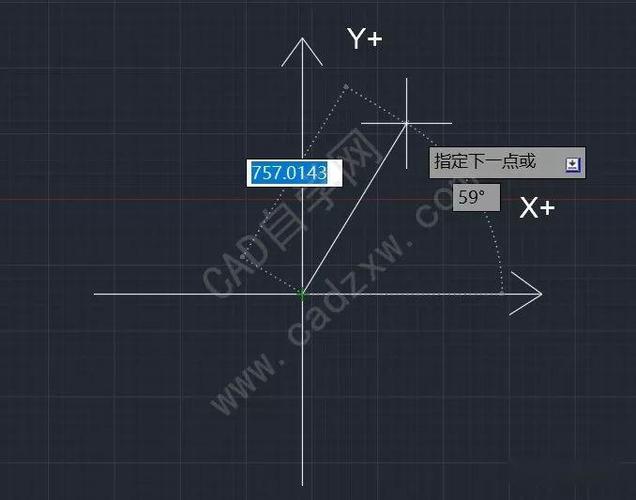

CAD2019用户坐标系简介 - BIM,Reivt中文网

用户坐标系

是CAD软件中一个关键的功能,它使得设计师能够定义自定义的坐标系统,以便在特定的平面或方向上更加容易地绘制图形。默认情况下,CAD会使用世界坐标系(WCS, World Coordinate System),这是一个固定不变的坐标系统。然而,在实际设计过程中,经常需要在不同的平面上进行操作,例如在斜坡、异形结构或复杂部件的不同部分上绘制。此时,定义一个适合当前工作需求的UCS便显得尤为重要。要理解用户坐标系,首先需要了解它的三个基本要素:原点、X轴和Y轴。UCS可以由用户任意定义,其原点可以设定在模型空间中的任意位置,而X轴和Y轴则确定了UCS的方向。一旦定义好UCS,所有的绘图操作、对象捕捉以及距离和角度测量都会基于这一新的坐标系进行。在CAD2019中,有多种方式来设置和管理用户坐标系。最基础的方法是使用“UCS”命令,用户可以通过命令行输入各个参数来定义UCS的位置和方向。另一种更直观的方法是利用界面上的UCS图标,通过拖动和旋转图标的各个部分来调整UCS。此外,CAD2019还提供了一些预定义的UCS选项,如“前视”、“左视”、“右视”等,用户可以根据需要快速切换到这些标准视图。值得一提的是,CAD2019的用户坐标系不仅支持二维平面的设置,还可以在三维空间中进行定义。通过调整UCS的Z轴方向,可以让绘图平面旋转到任意角度,从而在三维环境中进行更加灵活的设计。这对于处理复杂的三维模型尤为有用,例如在建筑设计中对不同楼层或构件进行独立的绘制和编辑。除了手动设置UCS外,CAD2019还支持通过对象对齐自动定义UCS。这种方式尤其适用于需要对现有对象进行延伸或修正的场景。用户只需选择一个基准对象,系统会自动调整UCS,使其与所选对象的几何形状或方向对齐。这种方法极大地简化了UCS的设置过程,同时确保了操作的精确性。另一个重要的功能是UCS的保存和恢复。在长时间的设计过程中,可能需要频繁切换和调整UCS。为了避免重复设置的麻烦,CAD2019允许用户将当前UCS保存为命名的UCS,随时可以调用和恢复。这一功能使得复杂设计任务的管理更加高效,也有助于团队协作时保持一致的工作环境。通过灵活使用用户坐标系,设计师可以应对多种复杂的设计挑战。例如,在机械设计中,不同的零件可能需要在不同的平面上进行详细绘制;在建筑设计中,不同楼层之间的结构关系也需要获得精确处理。用户坐标系提供了强大的工具,帮助设计师在各种环境下实现精确且高效的设计。综上所述,CAD2019中的用户坐标系是一个非常强大的功能,它使得设计师能够灵活地在不同的工作平面和方向上操作,提高了设计效率和精确度。无论是在二维还是三维环境中,合理地利用用户坐标系,都能显著优化设计流程,解决实际工作中的各种挑战。

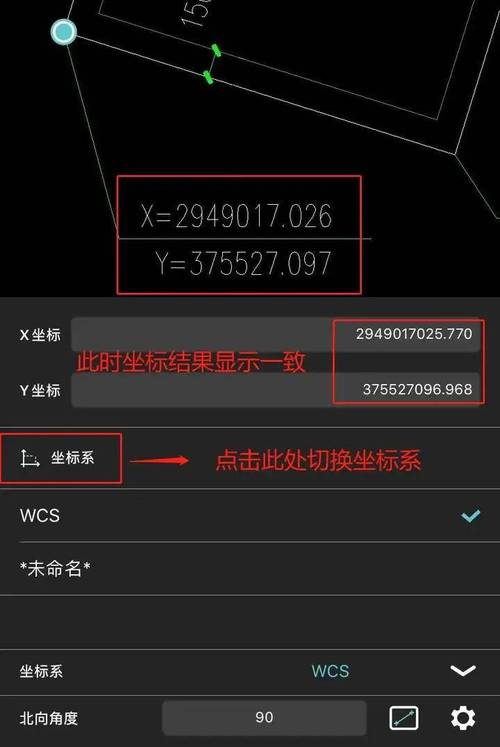

CAD2019用户坐标系简介 - BIM,Reivt中文网
