本文概述：本文将详细介绍如何在CAD2022中进行关联标注的操作步骤和注意事项，帮助用户更有效地使用这一功能。

在现代设计和工程领域，

计算机辅助设计

(CAD)软件已经成为不可或缺的工具。在众多CAD软件中，

CAD2022

以其卓越的功能和性能，广受用户欢迎。在CAD2022中，关联标注是一项非常重要且常用的功能。它能够帮助设计师确保图纸中各个元素的一致性和精确度。下面，我们将详细介绍如何在CAD2022中进行关联标注。首先，您需要打开您要进行操作的

CAD文件

。可以通过菜单栏中的“文件”选项，然后选择“打开”来完成此操作，或者双击该文件直接打开。当文件打开后，确保所有需要关联的对象都已经绘制完毕。接下来，我们需要进入标注模式。点击菜单栏中的“

标注

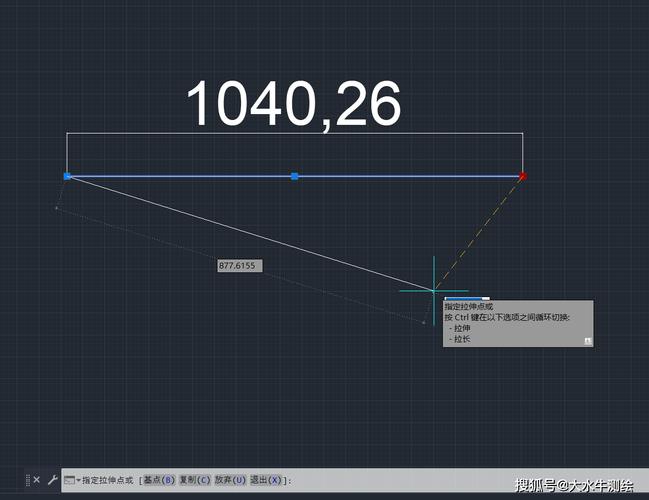

”，然后在下拉菜单中选择“继续标注”。这时，您会看到一个新的选项卡出现在任务栏上，名为“标注”。现在，我们开始进行具体的关联标注操作。首先选择一个对象，比如一条线段或一个圆弧，然后右键单击，选择“创建新标注”。在弹出的标注选项对话框中，您可以选择各种类型的标注，包括线性、直径、半径等。根据您的需求选择对应的标注类型。选择好标注类型后，您需要选定基点。基点是标注关联的起始点，通常是对象的某个特征点。在CAD2022中，基点的选择尤为重要，因为它直接影响到关联标注的精度。通过移动鼠标，将光标放在您希望设置基点的位置，然后单击鼠标左键确认。接下来，您需要确定标注的第二个点，这个点可以是同一对象上的另一个位置，也可以是其他对象上的一个特征点。移动鼠标，选择第二个点，并单击确认。这时，CAD2022会自动生成一个关联标注，并显示在屏幕上。生成标注后，您还可以调整标注线的位置和样式。通过拖动标注线的端点，您可以改变标注线的位置，使其更加清晰明了。此外，在属性面板中，您还可以对标注文本、字体、颜色等属性进行进一步设置，以满足您的设计要求。最后，为了确保关联标注的实时更新，请打开CAD2022中的动态更新功能。这样，当您修改任何一个对象的尺寸或位置时，相关联的标注会自动更新，确保设计图的准确性和一致性。通过上述步骤，您就完成了在CAD2022中的关联标注操作。尽管看起来步骤较多，但只要您熟练掌握，每一步都是十分简单且高效的。关联标注不仅能够提高您的工作效率，还能极大地减少人为错误，提高设计的精准度。在整个过程中，有几点尤其需要注意。首先是基点的选择，因为这是标注精度的关键。其次是标注线的位置，需要合理安排，避免与其他图形或标注重叠。同时还要注意实时保存您的工作，以防止意外情况导致数据丢失。总之，掌握关联标注在CAD2022中的应用，不仅有助于提升您的专业水平，还能让工作过程更加顺畅和高效。希望本文对您在实际操作中有所帮助。
