本文概述

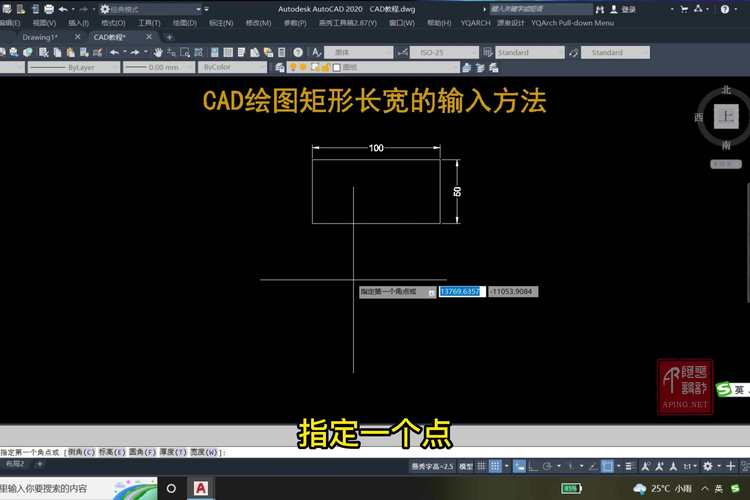

在计算机辅助设计(CAD)的使用过程中，绘制矩形是一个基础且常用的操作。掌握这一技能能够帮助我们在设计图纸时更加得心应手。在CAD软件中，我们可以通过多种方式来绘制矩形，包括指定角点、输入坐标、使用命令行等方法。以下将详细描述如何在指定位置使用CAD绘制矩形，并对相关步骤进行详细说明。首先，在启动CAD软件后，我们需要创建一个新的文件或打开现有的项目文件。为了确保绘制结果的准确性，建议先对图纸进行设置，例如选择合适的单位、设置比例和调整网格显示等。在完成这些基本设置之后，我们就可以开始绘制矩形了。###使用菜单栏工具绘制矩形最简单的方法之一是通过菜单栏上的工具来绘制矩形。通常在CAD软件的菜单栏中，你可以找到“矩形”工具。例如，在AutoCAD中，可以点击菜单栏中的“绘图”选项，然后选择“矩形”工具。此时，光标会变成十字形，提示你选择矩形的第一个角点。###指定第一个角点使用鼠标左键点击图纸上的某个位置，来确定矩形的第一个角点。当你点击后，CAD会要求你输入第二个角点的位置，以此来确定矩形的对角线。###指定第二个角点在选择第一个角点之后，你可以直接在图纸上移动光标并再次点击来确定第二个角点的位置。这个方法比较直观，但如果你需要精确的尺寸和位置，最好使用坐标输入的方法。###使用命令行输入坐标对于需要输入精确数据的情况，可以通过命令行输入坐标来绘制矩形。假设第一个角点的坐标为(10, 20)，我们可以在命令行中输入“矩形”命令，然后依次输入这两个坐标值。当系统提示输入其他参数时，输入下一个角点的坐标，例如(50, 70)。这样，你就可以根据精确的坐标来绘制矩形。###输入尺寸以绘制矩形另一种常用的方法是通过输入矩形的宽度和高度来绘制矩形。在选择好第一个角点之后，CAD会提示你输入长度和宽度。假设你需要一个长40，宽30的矩形，在系统提示时输入相应的数值即可。同样地，这种方法也需要预先确定第一个角点的位置。###使用动态输入现代CAD软件提供了动态输入功能，使得绘图过程更加直观和便捷。当启用动态输入功能时，在指定第一个角点后，可以直接在光标旁边输入所需的尺寸参数，系统会实时显示结果，更加方便用户进行微调和确认。###设置对象捕捉为了提高绘图的精确度，建议在绘制矩形之前启用对象捕捉功能。这可以帮助你更容易地选择准确的点和对齐其他图形元素。例如，如果你需要将矩形的一角放置在某条线上或者某个点上，启用对象捕捉会自动吸附到最近的有效位置。###调整和编辑矩形绘制完矩形后，有时候可能需要对其进行调整或编辑。大多数CAD软件提供了丰富的编辑工具，比如拉伸、旋转、缩放等。通过这些工具，可以灵活地修改矩形的形状和位置。比如说，如果你需要将一个已经绘制好的矩形向右移动10个单位，只需选择矩形，然后使用“移动”工具输入相应的距离。###保存和导出在绘制完成并满意结果之后，不要忘记保存你的工作。CAD软件通常支持多种格式的保存和导出，包括DWG、DXF、PDF等。根据实际需要选择合适的格式，并妥善保存文件，以便日后查阅和修改。通过上述步骤和方法，你可以在CAD中轻松绘制出符合设计需求的矩形。不断练习和应用这些技巧，将会使你的绘图效率显著提高。
