## 引言

建筑信息模型（Building Information Modeling，简称BIM）已经成为现代建筑行业中不可或缺的一部分，它通过数字模型的方式帮助工程师、设计师和施工方更好地协调工作。Autodesk Revit 是当前最受欢迎的BIM软件之一，它提供了强大的工具集，使用户能够高效地进行建筑设计、结构设计和机电设计。在本篇教程中，我们将详细介绍如何从零开始学习Revit，逐步掌握其核心功能和高级技巧，最终能够独立完成复杂的BIM建模任务。

## 第一步：Revit的安装和界面简介

### Revit的安装

要使用Revit，首先需要在Autodesk官方网站上下载并安装该软件。以下是简单的安装步骤：

1. 访问Autodesk官网。

2. 创建或登录您的Autodesk账号。

3. 下载最新版本的Revit，并按照指示完成安装过程。

请注意，在安装过程中，请确保您的计算机满足最低系统要求，以保证软件的正常运行。

### 界面简介

初次打开Revit后，您会看到一个主界面，包含多个功能区和工具栏：

1. **启动页面**：显示最近打开的项目、样板文件和示例文件。

2. **功能区（Ribbon）**：分为多个选项卡（如建筑、结构、系统等），每个选项卡下都有相关的命令和工具。

3. **项目浏览器**：位于界面的左侧，用于管理视图、平面图、剖面图、3D视图以及族。

4. **属性面板**：显示当前选择元素的属性，可以在此进行编辑和修改。

5. **绘图区**：这是进行建模和设计的主要工作区域。

熟悉界面布局后，您可以开始进行实际操作。

## 第二步：创建第一个项目

### 新建项目

在Revit中创建项目有两种方式：

1. **使用样板新建**：点击“文件”>“新建”>“项目”，然后选择一个合适的样板文件，如“建筑样板”。

2. **基于现有项目创建**：也可以基于已经存在的项目文件进行修改，特别适用于重复性工作。

### 建立基础模型

创建项目后，我们首先要建立一个基本的建筑模型。以下是主要步骤：

1. **设置标高（Levels）**：

- 在“平面图”视图中，通过“建筑”选项卡下的“标高”工具来添加新的标高。

- 确定标高距离，比如地上1层、2层等。

2. **创建轴网（Gridlines）**：

- 轴网用于标识建筑物的结构框架。可以在“建筑”选项卡下选择“轴网”工具。

- 绘制水平和垂直的轴网线，形成基本的框架。

3. **绘制墙体（Walls）**：

- 使用“建筑”选项卡中的“墙”命令，根据轴网和标高来绘制不同层级的墙体。

- 可以选择不同类型的墙，如承重墙、隔断墙等。

4. **添加门窗（Doors and Windows）**：

- 在墙体上插入门和窗。同样在“建筑”选项卡下找到相应工具，根据需要选择不同规格的门窗。

这些步骤可以帮助你建立一个简单的建筑模型，为后续的细节建模打下基础。

## 第三步：深化建模

### 添加楼板和屋顶

1. **楼板（Floors）**：

- 在所需标高上切换至“平面图”视图。

- 选择“建筑”选项卡中的“楼板”工具，通过绘制轮廓来定义楼板的形状。

2. **屋顶（Roofs）**：

- 屋顶的创建方法与楼板类似。选择“建筑”选项卡中的“屋顶”工具，根据建筑平面图或者剖面图绘制屋顶轮廓。

- 可制定坡度、材质和结构形式。

### 添加楼梯和扶手

楼梯和扶手也是建筑物的重要组成部分：

1. **楼梯（Stairs）**：

- 选择“建筑”选项卡中的“楼梯”命令，通过拉伸的方式确定起点和终点。

- 根据需要调整楼梯的参数，如梯步数、高度等。

2. **扶手（Railings）**：

- 同样在“建筑”选项卡中找到“扶手”工具，沿楼梯边缘添加扶手。

- 扶手的样式和高度可以根据设计需要进行调整。

### 添加家具和设备

为了使模型更加真实和完整，您还可以添加家具和设备：

- 在“建筑”选项卡中找到“组件”命令，从族库中选择合适的家具和设备进行布置。

- 若族库中没有所需族，可以通过“加载家庭”功能导入或自己创建新族。

## 第四步：详图和注释

### 创建详图

详图是在建筑施工图中描述具体构造细节的图纸。可以创建以下类型的详图：

1. **剖面图（Sections）**：

- 用于显示建筑物某一部分的内部结构。选择“视图”选项卡中的“剖面”命令，绘制剖切线，即可生成剖面图。

2. **详图视图（Details Views）**：

- 用于放大建筑构件的局部。通过“视图”选项卡中的“详图”命令，在指定位置创建详图视图。

### 添加注释和标注

为了提高图纸的可读性，需要添加注释和标注：

1. **尺寸标注（Dimensions）**：

- 在“注释”选项卡中选择“对齐标注”工具，在建筑元素之间添加尺寸标注。

2. **文字注释（Text Annotations）**：

- 通过“注释”选项卡中的“文字”工具，在图纸上添加必要的文字说明。

3. **符号标注（Tags and Symbols）**：

- 使用“注释”选项卡中的“标签”工具，对门窗、楼梯等进行标注。也可以添加各种预设的建筑符号。

## 第五步：视图和出图

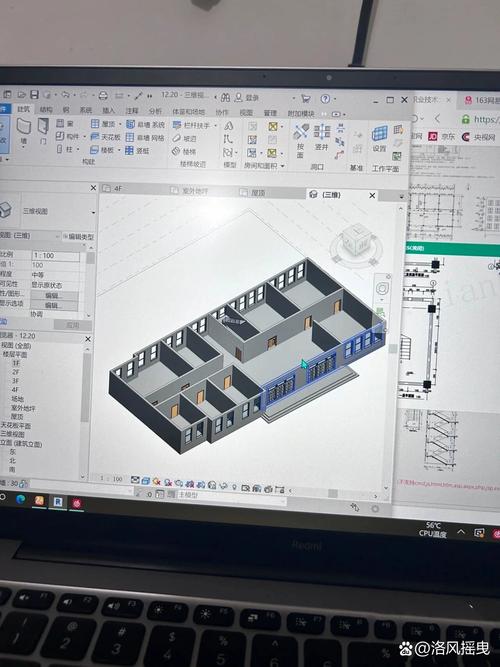

### 创建3D视图

3D视图有助于更直观地展示建筑模型：

- 在“视图”选项卡中选择“3D视图”工具，生成整个建筑的3D模型。

- 通过旋转、缩放功能预览模型，并检查是否需要修改。

### 设置视图样式

Revit提供了多种视图样式和显示模式：

- **隐藏线（Hidden Line）**：显示建筑物轮廓，隐藏内部结构。

- **透视（Perspective）**：生成透视效果图，模拟真实视角。

- **阴影（Shadows）**：添加阴影效果，加强视觉效果。

- **渲染（Rendering）**：进行高质量渲染，适用于展示和汇报。

### 开始出图

最终，将所有图纸整理成PDF或纸质文档，需要经过以下步骤：

1. **创建图纸（Sheets）**：

- 在“视图”选项卡中选择“图纸”命令，创建空白图纸。

- 将平面图、剖面图、详图等拖动到图纸中进行排版。

2. **添加图框和标题栏**：

- 可以从样板库中加载标准图框和标题栏，也可以根据项目要求自定义。

3. **输出图纸**：

- 点击“文件”>“输出”>“打印”，选择输出格式为PDF或者直接打印为实体图纸。

- 根据需要设置打印范围、比例和颜色选项。

## 第六步：高级技巧和应用

### 自定义族（Families）

自定义族是提高Revit模型灵活性的一个重要环节：

- 在“文件”菜单中选择“新建”>“族”，进入族编辑器。

- 根据需要绘制几何图形，添加参数和材料信息。

- 保存并加载到项目中进行使用。

### 参数化设计

Revit支持参数化设计，可以通过公式和参数控制几何形态：

- 在“属性”面板中定义族参数，如宽度、高度等。

- 通过公式进行关联，实现动态变化。

### 协同设计

Revit的协同设计功能允许多人同时工作，提高效率：

- 使用“协作”选项卡，创建中央文件和本地文件。

- 通过同步更新功能，团队成员可以实时共享和更新模型。

### 能耗分析

Revit还具有能耗分析功能，帮助优化建筑设计：

- 在“分析”选项卡中输入建筑的地理位置、朝向和材料信息。

- 运行能耗分析，获得建筑物的能耗报告，指导设计优化。

## 结论

通过以上详细的教程，相信您已经对Revit的基本使用和高级技巧有了一定了解。从创建项目到深化设计，再到详图和出图，每一个环节都有详细的操作步骤。通过不断实践和探索，您将逐步掌握Revit的所有功能，成为一名真正的BIM高手。无论是单独设计还是团队协作，Revit都能帮助您高效地完成各类建筑项目。希望这篇教程对您的学习有所帮助，祝您在BIM领域取得更多成果。
