本文概述：CAD图层控件是计算机辅助设计（CAD）软件中一个关键的功能模块，广泛应用于工程制图、建筑设计和机械绘图等领域。通过对图层控件的深入理解，可以显著提高设计效率和图纸管理的便捷性。

在CAD（Computer-Aided Design）软件中，图层控件是用来组织和管理绘图对象的基本工具。该功能允许用户将不同类型的信息和对象分配到不同的图层，从而实现更加有序和系统化的设计过程。利用图层控件，用户可以轻松地控制绘图中各个元素的显示、隐藏、编辑和打印等操作。以下内容将详细说明CAD图层控件的含义及作用。CAD图层是指在同一张图纸上分层次进行对象绘制的一种技术手段。每一个图层都可以看作是一张透明的纸片，几个透明纸片叠加在一起，就形成了完整的设计图。图层之间互不干扰，但可以相互参照，实现复杂设计的分解和集成。

1. 图层的基本组成

图层虽然是虚拟的，但在设计和管理时需要具备一些基本属性，这些属性包括名称、颜色、线型、线宽等。这些属性帮助区分和识别不同图层，并对不同图层赋予特定的意义。例如，通过设置颜色，可以直观地将线缆、电路、管道等分类显示出来；通过线型和线宽，可以表示不同的材料或施工要求。

2. 图层控件的主要功能

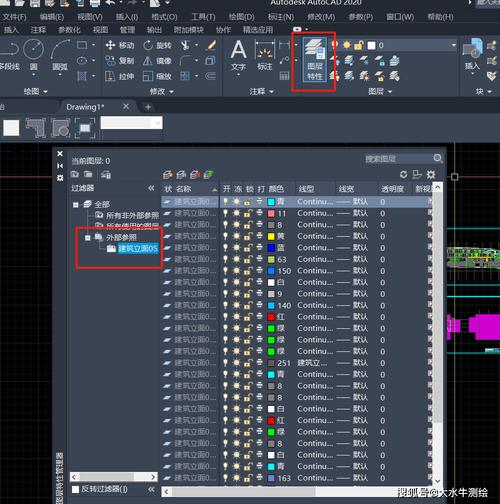

CAD图层控件的主要功能包括图层的创建、修改、删除及对图层属性的管理。具体地说：- **创建图层**：用户可以根据实际需求创建任意数量的图层，每个图层可以自定义名称以及其他属性。- **修改图层**：已创建的图层属性如颜色、线型等，可以根据设计需要随时进行修改，以确保图纸符合最新的技术要求和标准。- **删除图层**：如果某个图层中的信息变得无用或者不再需要，也可以方便地将其删除，从而保持图纸结构的简洁。- **图层管理**：用户可以通过图层控件面板，快速开启或关闭图层的显示状态，锁定或解锁图层以防止误操作，还可以冻结或解除冻结图层以控制图层的显示和编辑权限。

3. 图层控件的优势

图层控件最大的优势在于它能够极大地提高设计工作的效率和准确性。例如，在大型项目中，通过将不同专业（如建筑、电气、给排水等）的设计内容放置在各自独立的图层上，设计师能够更加清晰地了解整体布局，避免不同专业之间的信息冲突。同时，图层控件还简化了图纸的修改和更新过程，只需在相应图层上进行调整即可，大大减少了工作的重复性和出错率。

4. 应用实例

在实际应用中，CAD图层控件几乎涵盖了所有设计领域。例如，在建筑设计中，常见的图层设置包括建筑结构层、墙体层、门窗层、家具层、尺寸标注层等等。在机械设计中，则有轴承层、齿轮层、螺钉层、装配尺寸层等。每一个图层都按照其功能和用途被精细划分，使设计工作变得井然有序。

5. 一些实用的小技巧

为了更好地利用CAD图层控件，有一些小技巧值得掌握。例如，可以为常用图层设置快捷键，快速进行图层切换；利用图层过滤器，可以按条件筛选和显示指定图层；使用图层状态保存功能，可以记录当前图层的状态并在需要时快速恢复。总结来说，CAD图层控件不仅是一个组织工具，更是设计师高效工作的助推器。通过合理运用图层控件，不仅可以简化复杂的设计过程，提高设计精度，还能有效管理和维护设计中的各类信息，为整个项目的顺利实施打下坚实基础。
