CAD图层的使用建议有哪些?

发布:中文网小编X 浏览:31人 分享
发布于:2025-02-13 11:00

本文概述

在建筑、工程设计和制造业中,CAD(计算机辅助设计)是一个非常重要的工具。合理使用CAD图层可以提高设计的效率和规范性。然而,对于许多设计师来说,如何有效地利用图层依然是一个挑战。在这篇文章中,我们将讨论一些关于CAD图层的使用建议,以帮助大家更好地管理和组织自己的设计项目。

CAD图层的使用建议有哪些? - BIM,Reivt中文网

图层命名

最基本也是最重要的一点就是图层的命名。一个清晰且有意义的名字能帮助你快速识别每个图层的用途。例如,你可以使用“墙体”、“家具”、“电气”等名称,这样不仅自己能够快速理解,还能方便其他团队成员查看和修改。避免使用诸如“图层1”、“图层2”这样的默认名称,这会让整个文件显得杂乱无章。

CAD图层的使用建议有哪些? - BIM,Reivt中文网

图层颜色

为了方便区分不同的对象,可以为每个图层选择不同的颜色。这些颜色不仅仅是在屏幕上显示不同,更可以在打印输出时进行不同的区分。但是,要注意色彩的协调,避免过于鲜艳或相近的颜色,使图纸看起来混乱不堪。

线型和线宽

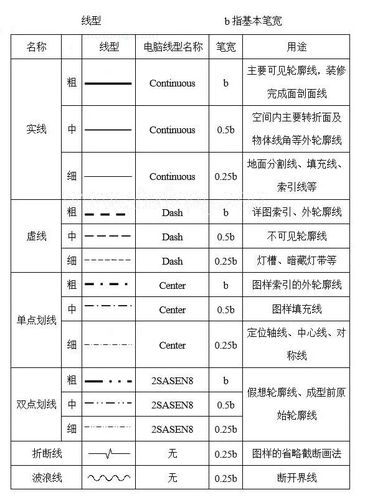

不同的图层可以设置不同的线型和线宽,这样可以更加直观地反映出对象的属性和重要性。例如,外墙可以用粗实线表示,而细节和辅助线可以用细虚线表示。在某些情况下,特定的行业标准可能也对这些属性有具体要求,所以设置时需要参考相关规范。

锁定和冻结图层

在一些复杂的设计中,你会遇到很多图层同时存在的情况,为了避免误操作,可以锁定那些暂时不需要编辑的图层。而对于当下完全不需要的图层,则可以直接冻结,这样它们既不会显示,也不会参与到任何计算中,能进一步提升操作的流畅度。

使用模板

在开始一个新的设计项目之前,创建并使用图层模板是一个好习惯。这些模板可以包含预先定义好的图层名称、颜色、线型等,确保每个新项目都遵循相同的标准,从而保持一致性和高效性。

图层过滤

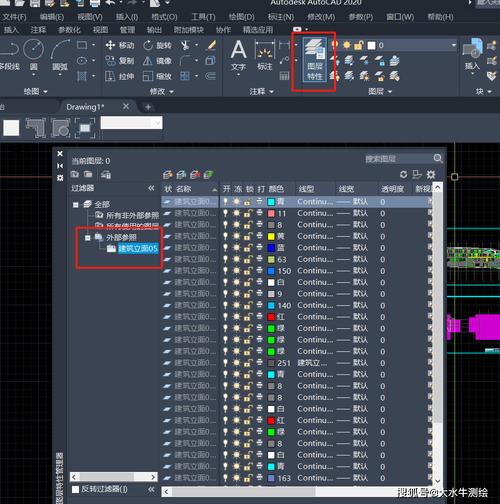

当你的项目里包含大量图层时,可以通过图层过滤来快速定位和管理特定类型的图层。许多CAD软件提供了强大的搜索和过滤功能,充分利用这些工具将大大提升你的工作效率。

分离结构与内容

通常,在一个设计项目中,底层结构和内容应该被分开处理。你可以使用单独的图层来存储结构信息,如楼层平面和主要构件,然后使用另外的图层来存放布置和装饰元素。这有助于在修改底层结构时不影响上面的装饰部分。

图层管理插件

有些CAD软件提供了图层管理插件或扩展,这些工具可以大大简化图层管理过程。例如,一些插件可以自动整理图层、生成报告或批量修改图层属性,如果你的设计需求较为复杂,值得一试。

备份和版本控制

在使用图层的时候,不要忘记进行定期的备份和版本控制。这不仅保护你的工作成果,还能在需要回溯或比较设计变化时派上用场。

学习和反馈

最后,合理的图层使用不仅是技术问题,也涉及到团队协作和沟通。因此,及时总结经验和听取团队成员的反馈非常重要。通过不断学习和调整,你可以找到最适合自己和团队的图层管理方式。综上所述,合理使用CAD图层需要从多个方面进行考虑,包括图层命名、颜色设置、线型和线宽、图层锁定和冻结等方法。通过这些措施,你不仅能使设计文件更加整洁,还能提升整体工作效率。无论是初学者还是有经验的设计师,都应当重视和持续优化图层管理,保证设计工作的高效和规范。
