CAD图层设置的作用是什么

发布:中文网小编X 浏览:32人 分享
发布于:2025-02-13 11:00

CAD图层设置的作用是什么 - BIM,Reivt中文网

本文概述:CAD图层设置的作用是为了方便工程图纸的管理和编辑,提高绘图效率以及保证图纸的准确性和清晰度。

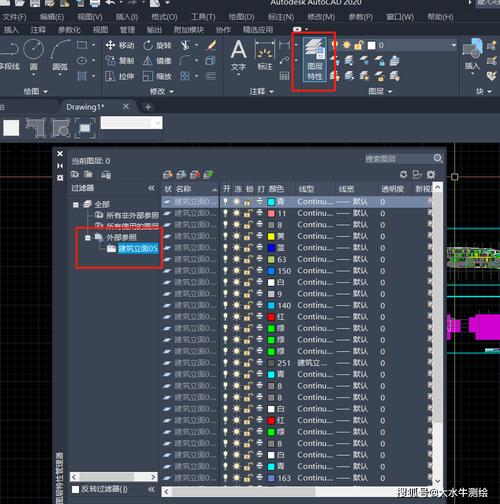

在计算机辅助设计(CAD)软件中,图层设置是一个非常重要的功能。它允许设计人员将不同类型的信息分离到不同的图层中,从而使得复杂的设计工作变得更加有条理和易于管理。下面我们将详细讨论CAD图层设置的具体作用。首先,图层设置可以**提高绘图的效率**。在CAD软件中,不同类型的对象如建筑结构、电气线路、管道系统等,可以被放置在不同的图层中。这种分类使得设计人员能够根据需要快速调取和修改相应的图层,而不必在一大堆混乱的信息中寻找目标对象。例如,当你只需修改电气线路时,你可以仅显示电气层,隐藏其他无关的层,这样大大减少了视图中的干扰信息,使你的编辑工作更加高效。其次,图层设置可以**保证图纸的准确性**。通过将不同类别的信息放置在独立的图层上,设计人员可以避免各种信息互相覆盖或干扰,确保每个部分都能清晰地展示其应有的位置和形态。例如,在建筑设计中,墙体和家具通常会放置在不同的图层中,这样无论设计怎样复杂,各个元素都能够保持清晰明确。此外,设计人员还可以为不同的图层设定不同的颜色、线型、线宽等属性,以便更好地区分和识别不同类型的内容。再者,图层设置使得**协同工作更加简单**。在大型项目中,往往需要多个设计团队协同工作,每个团队负责不同的部分。通过使用图层,每个团队可以在自己的图层上工作,最终汇总成一个完整的设计图纸。这不仅简化了工作流程,还有效防止了因多人操作同一文件而可能引发的冲突和错误。例如,一个团队负责结构设计,另一个团队负责电气设计,通过各自的图层来工作和协调,既保证了各自工作的独立性,也确保了最终设计的一致性和完整性。另外,图层设置还能**帮助实现图纸的标准化管理**。在许多行业和工程项目中,图纸的标准化是至关重要的。通过预先定义好的图层设置和命名规则,所有参与项目的设计人员都可以遵照统一的标准进行工作,确保最终输出的图纸符合规定的格式和规范。这对于维护档案、审查和更新设计,以及项目验收都是极为重要的。除了以上几点,图层设置还能**增强图纸的可读性**。在一张复杂的设计图中,通过合理划分图层,并对不同图层设置不同的显示属性,可以让图纸更加直观和易于理解。例如,在一张城市规划图中,道路、公园、公共设施等不同要素分别放置在不同的图层,并使用不同的颜色来区分,这样即便是非专业人士也可以一目了然地了解整个规划布局。最后,合理的图层设置有助于**数据的安全性和保密性**。在某些敏感项目中,有些信息可能需要限制访问权限。通过图层设置,可以将这些敏感信息放置在单独的图层中,并且对该图层进行加密或设置访问权限,以便只有授权人员才能查看和编辑,从而保障数据的安全性和保密性。综上所述,CAD图层设置在绘图过程中的作用是多方面的,涵盖了从提高效率、保证准确性,到促进协同工作、实现标准化管理等方方面面。合理应用图层设置,不仅能使设计工作更加顺利和高效,还能确保最终输出的图纸质量达到预期标准。在现代设计和工程管理中,掌握和善用图层设置已经成为每一个CAD操作员和设计师必须具备的基本技能。
