本文将介绍CAD画图的标准要求，涵盖其基本绘图规范、尺寸标注要求、图层管理、线型和线宽的使用以及布局和输出的规定，以确保设计图纸的规范性和准确性。

在使用**CAD软件**进行绘图时，遵守一定的**标准要求**显得尤为重要。这不仅可以提高工作的效率，还能确保图纸的可读性和一致性。首先要了解的是绘图的基本规范。

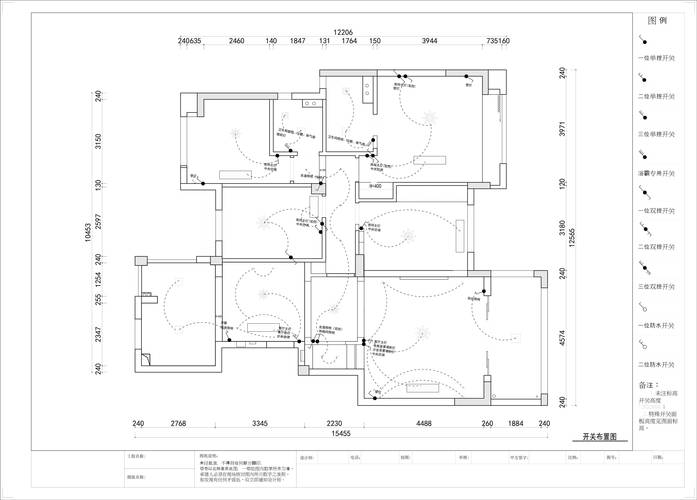

基本绘图规范

1. 图形应按实际尺寸绘制，并保持比例。2. 使用统一的单位，如毫米或者英寸。3. 各种对象（如直线、圆弧等）的端点要精确闭合，避免悬空或不相交的情况。4. 图形应尽可能放置在图纸的中央位置，以便后续的打印和查看。

尺寸标注要求

**尺寸标注**在CAD图纸中是不可或缺的一部分。它能够提供有关对象大小、位置的信息，从而使图纸具备完整性。以下是一些标注尺寸时需遵循的要求：1. 尺寸线、标注文字要清晰明确，不得与图线相交。2. 标注尺寸时应尽量避免重复标注。3. 标注的文字高度应一致，一般建议采用2.5mm-3.5mm的字号。4. 对于具有多个尺寸的对象，应保证尺寸链条的连续性，并避免尺寸累积误差。

图层管理

合理的**图层管理**是使图纸井然有序的重要手段。通过不同图层，对不同类型的图形对象进行分类管理，可以很大程度上提高编辑和查看的效率。此外，各个专业图纸的图层颜色和线型的选择都需要统一标准：1. 不同类型的图形对象（如建筑、结构、水电）应分别置于不同的图层。2. 统一规定各类图层的颜色及名称，以便于识别和管理。3. 禁止删除和修改他人图层中的图形对象，避免图纸内容被篡改。

线型和线宽

在CAD绘图中，**线型**和**线宽**的选择直接关系到图纸的可读性及信息传达的准确性，因此应当加以重视：1. 不同的线型用于表示不同的对象。例如，实线通常用于表示可见边缘，而虚线则用于隐藏边缘。2. 使用适当的线宽来区分主要和次要的对象。主轮廓线通常比辅助线和参考线要粗。3. 确保线型比例正确，如果局部线型显示不适当，可调整线型比例，使之符合标准。

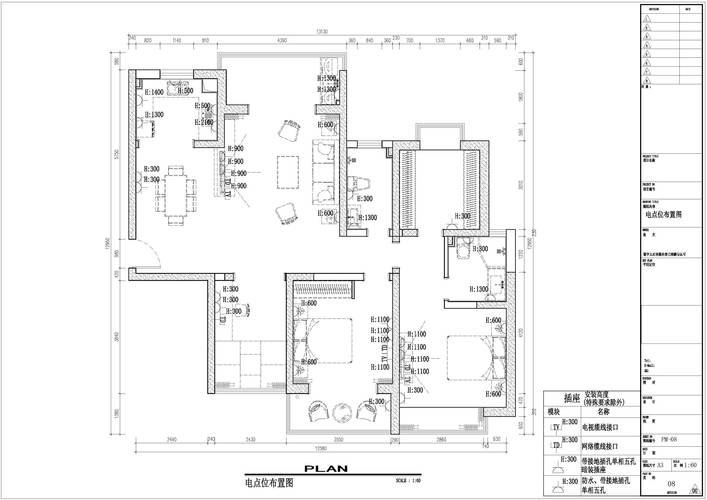

布局和输出

CAD图纸最终需要输出成打印版或电子版，以供查看和审阅。因此，在**布局和输出**方面，也需遵守一定的规范：1. 图纸标题栏、比例、日期等信息应包含在内，且位置规范。2. 确保图框和图形之间有足够的留白空间，以防止信息过于密集。3. 输出前检查每一层是否都显示正确，对不必要的图层进行关闭处理。4. 设置适当的打印比例和打印样式，确保图纸实际输出效果符合预期。总而言之，CAD画图的标准要求涉及各个方面，从基本绘图规范、尺寸标注要求，到图层管理、线型和线宽的使用，再到布局和输出，每一项都有具体的规定和标准。这些要求不仅使工程师们的工作更加高效和准确，也确保了图纸的质量和一致性。在实际应用中，掌握并严格遵循这些标准，是每一位CAD绘图人员必须具备的基本素质。
